凯格精密机械有限公司
- 33 -
第四章
操作系统说明
4.4.14 生产设置

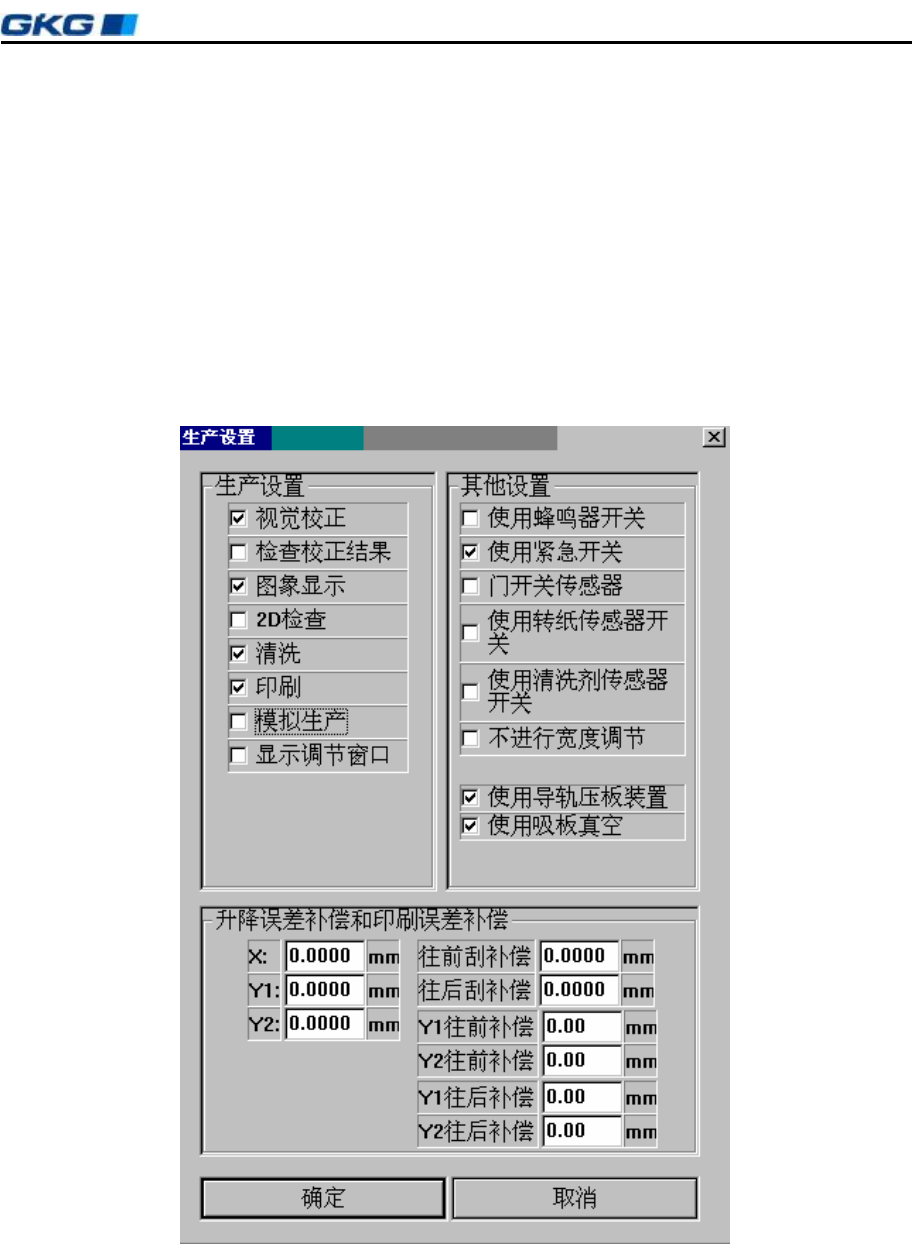

功能设置选项，可通过图 4–28[生产设置]对话框来快速改变运输、视觉检查、清洗、印
刷、检测等生产设置及其他如图所示的设置（如门开关感应器的设置等）。同时可对工作台升
降误差及刮刀行程误差进行补偿。
l ”显示调节窗口”指机器在做完自动校位后准备刮锡,可暂停等人为再做确认.
l “使用蜂鸣器开关”选择即报警时会有声音报警.
l “门开关传感器”选择开门机器会自动停止,起保护作用.
l “使用转纸传感器开关”表示纸用完会出现报警; “使用清洗剂传感器开关”表示纸用完会出
现报警;”不进行宽度调节”选择表示生产前不需导轨宽度调节,反之需要调节导轨宽度;
图 4-28 〈生产设置〉对话框
对话框进入方式：单击主工具栏 1 中的第 4 个图标
凯格精密机械有限公司
- 34 -
第四章
操作系统说明
4.4.15 关于 GKG
显示程序信息、版号和版权等信息。操作步骤如下：

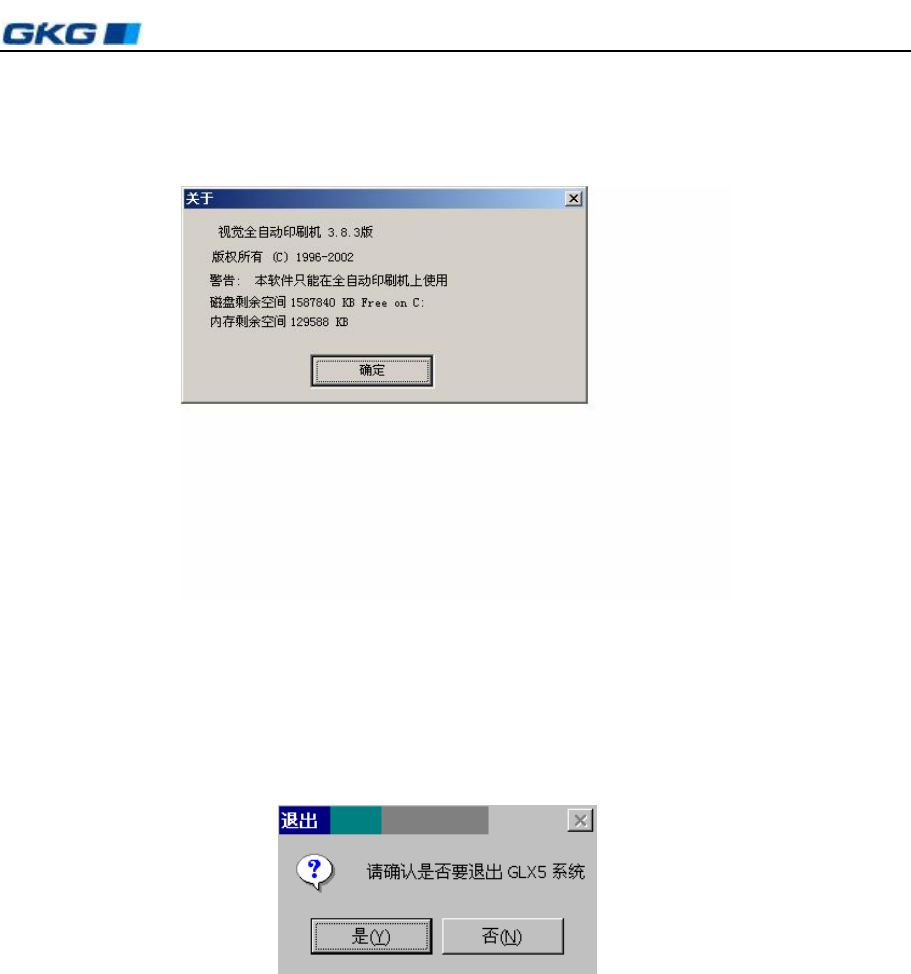

µ 单击[关于]按钮，显示“关于 GKG”对话框。如图 4–29 所示：
图 4-29 〈关于 GKG〉对话框
对话框进入方式：单击主工具栏 1 上的第 14 个图标
µ 此对话框可以了解 GKG 软件的版权、版号、使用限制以及磁盘的剩余空间与内存
剩余空间。
µ 单击[确定]或右上角[×]关闭按钮，回到主窗口画面。
4.4.16 退出
退出 GKG 操作系统。操作步骤如下：
Ø 在主窗口画面单击主工具栏 1 中的[退出]图标，显示[退出]对话框。如图 4–30 所示：
图 4-30 〈退出〉对话框
对话框进入方式：单击主工具栏 1 上的第 17 个图标
Ø 在“请确认是否要退出 GLX5 系统”的提问下，单击[否（N）]，仍回到主窗口画面；
单击[是（Y）]退回到 Windows 状态。
Ø 关机。在 Windows 状态下可以进行关机操作：
单击[开始]——单击[关闭系统]——确定[关闭计算机]
凯格精密机械有限公司
- 35 -
第四章
操作系统说明
4.5 主工具栏 2 使用说明
4.5.1 I/O 检测
作用是对所有控制系统输入点、输出点进行检测，判断工作是否正常。操作程序如下：
1. 在主窗口画面单击主工具栏 2 中的[ I/O 检测]图标，显示[检测]对话框，打开[检测]下的
[ I/O 检测]选项对话框。如图 4–31 所示：
图 4-31 〈I/O 输出控制〉对话框
对话框进入方式：单击主工具栏 2 上的第 1 个图标〈I/O 检测〉
2. 对话框中各项输入前的方框如显示为红色，表示当前已检测到该输入点的信号；如为白
色，表示当前没有检测到该输入信号。
3. 单击[确定]或[取消]，回到主窗口画面。
4. 单击[ I/O 输出控制]选项，打开[ I/O 输出控制]选项对话框，如图 4–32 所示：
图 4-32 〈I/O 检测〉对话框
