凯格精密机械有限公司
- 36 -
第四章
操作系统说明
对话框进入方式：单击主工具栏 2 上的第 1 个图标〈I/O 检测〉
5. 在此对话框中，逐一激活白色方框后的每一项并观察，可对运输系统、印刷系统、CCD
与清洗系统的马达、气缸、电磁阀等输出控制进行检测以及对报警信号的输出进行检测。
4.5.2 移动检测
检测平台马达、CCD 马达、刮刀马达、调宽马达是否正常工作。操作步骤如下：
1. 在主窗口画面单击主工具栏 2 中的[移动检测]图标，显示[移动检测]对话框，如图 4–33
所示：

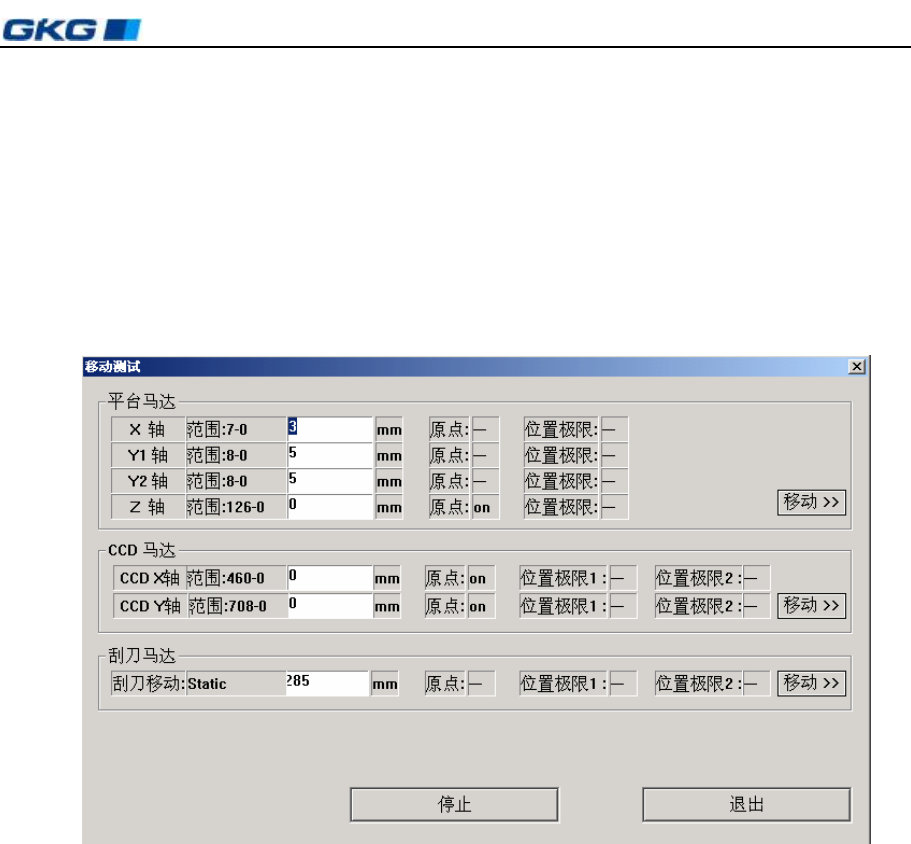

图 4-33 〈移动测试〉对话框
2. 逐一输入马达控制轴、刮刀或导轨等的行程，单击[移动]按钮，使轴、刮刀、或导轨运
动。运动到原点位置显示“ ON”，离开原点位置显示“ 一 ”； 运 动 到 极 限位置显示“ ON”，
离开极限位置显示“一”。
3. 单击[停止]，停止轴、刮刀或导轨的运动；单击[退回]回到主窗口画面。
4.5.3 网板自动清洗
用于对印刷网板底面的自动清洗。操作步骤如下：
1. 在主窗口画面单击主工具栏 2 中的[网板清洗]图标，显示[清洗网板]对话框，如图 4–34
所示：
凯格精密机械有限公司
- 37 -
第四章
操作系统说明

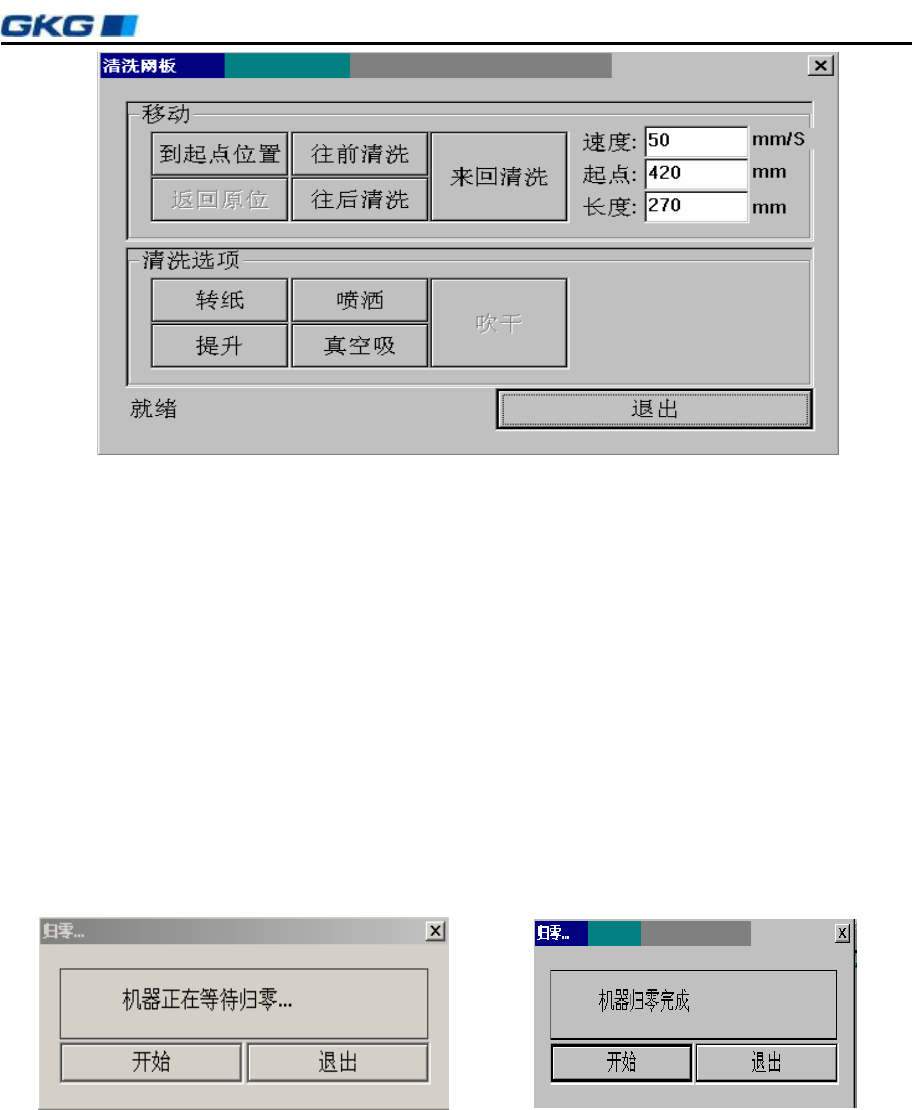

图 4-34 〈网板清洗〉对话框
对话框进入方式：单击主工具栏 2 上的第 3 个〈网板清洗〉图标
2. 输入清洗速度、清洗起点、清洗长度等参数后；根据需要单击“往前清洗”、“往后清洗”
或“来回清洗”确定清洗方向。
3. 根据需要单击[转纸]、[喷洒]、[提升]、[真空吸]、[吹干]按钮，进行清洗。
4. 单击[退出]，停止清洗，回到主窗口画面。
4.5.4 开始生产
快捷按钮式控制开关，控制生产的开始。操作步骤如下：
1) 单击主窗口工具栏 2 中的[开始生产]图标按钮，显示“现在进行归零操作吗”对话框，
如图 6-35 所示：
图 4-35 图4-36
2) 单击[是]，回到主窗口画面，进行[归零]操作。操作步骤见第 4.3.1 节“归零操作”。
3) 归零完成单击图 4-36[开始]，回到主窗口画面。
4) 再单击[开始]，显示“ 在 开始生产前请确认生产文件或数据是否正确”的生产提问对话
框，如图 4-37 所示：
凯格精密机械有限公司
- 38 -
第四章
操作系
统说明

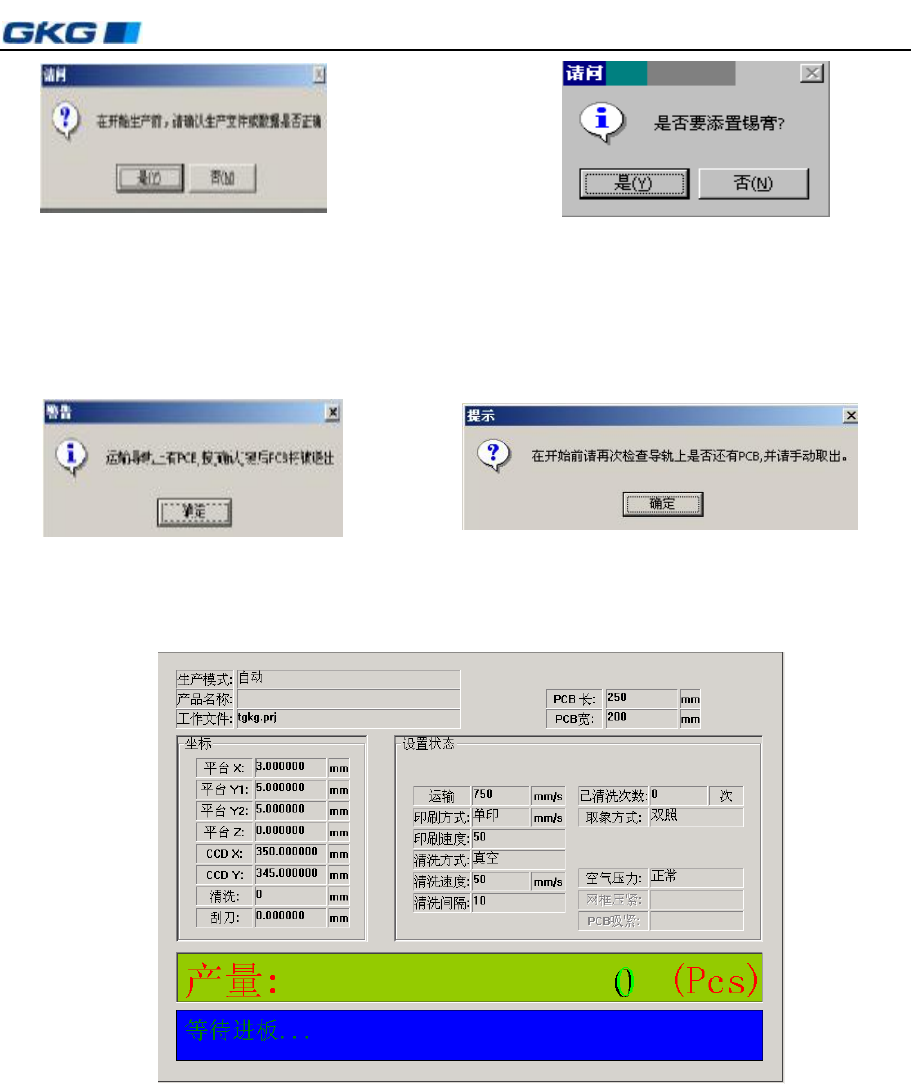

图 4-37 图4-38
5) 单击[否]，回到主窗口画面，打开正确的生产文件或进行参数设置；单击[是]，出现提
问对话框“是否要添置锡膏？”如图 4-38 所示。
6) 单击“是”并进入主工具栏 1[数据录入]中进行运输宽度调节（操作步骤见第 4.4.3 节）；
7) 单击“否”在主窗口画面上显示[生产状态]对话框，如图 4-39 所示：
图 4-39 生产状态 对话框
对话框进入方式：开始生产+生产文件正确与否？/正确+运输宽度调节否
8) 机器开始生产，并在上图对话框的下面一栏动态显示机器当前状态：“等待进板-------”
4.5.5 停止生产
快捷按钮式控制开关，控制生产的停止。
单击主窗口工具栏 2 中的[停止生产]图标按钮，机器即会停止生产。
