第二章 设备安装与调试
2.1 开箱
开箱后，请您首先做好以下工作：
1. 对照《装箱清单》所列各项进行查验。
2. 检查机器各部分是否有损坏，包括另箱包装的显示器、三色灯、日光灯及刮刀板等，
并将它们重新安装到印刷机上。
3. 务必将运输时安装在滑块两端的各导轨的导轨固定夹滑到导轨的两端（如图 4 –1 示）。
4. 将运输时安装的工作台固定板取下（如图 4 –2 示）。
5. 检查各联接处是否有松动脱落，各运动部分传输皮带有无脱落。
6. 检查各直线导轨上的滑块有无滑脱。
7. 检查电气元件是否固定、接触是否良好。
8. 开机前请务必详细阅读本《使用说明书》。

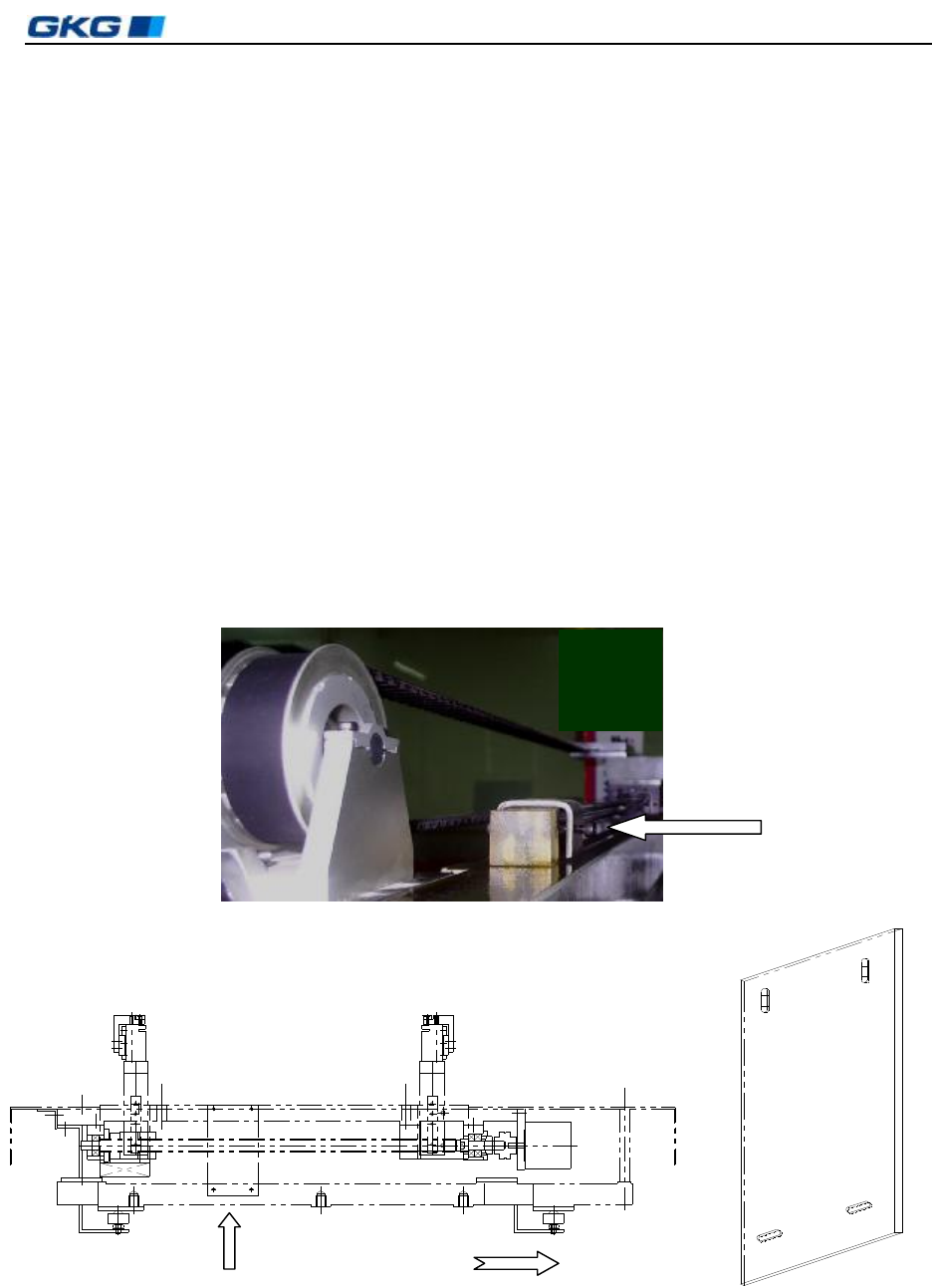

图 2-1 导轨固定夹
图 2-2 工作台固定板
凯格精密机械有限公司
- 9 -
气源输入接口
电源输入接口
第二章
设备安装与调试
2.2 操作环境
环境温度：不论印刷机内有无工件，该机的工作环境温度最好在 23±5℃之间。
相对湿度：该系列机的工作环境相对湿度应＜80%。
储存条件：机器储存应防潮、防尘、防暴晒。在运输过程中，请尽量避免过高的湿度、震动、
压力及机械冲击。
安装场地：见机器外形结构图。
2.3 设备安置及高度调整
1. 将印刷机移动安置到选定位置。调节机器下部四个可调机脚（可调整范围：±20mm），
确定所需的设备高度。
2. 调水平。调整方法是：
a) 使用精密水平仪（框式水平仪）进行测量。
b) 通过四个可调机脚，对印刷机反复进行水平调整，直到其完全水平为止。
c) 将可调机脚螺母收紧。
2.4 电源气源
1) 请使用 AC 220V、50/60H
Z
具有额定电流的稳定电源，用户在使用本机器过程中如电
压不稳定，应自备稳压电源。
2) 请使用稳定的压力为 4.5～6kgf/cm
2
的工业气源。
图 2-3 电气源接口位置图
2.5 工控机控制系统安装
按图 4-4 将计算机控制系统中显示器、键盘及鼠标等安装到印刷机主机上，并与工控机
联线，然后接通电源。
气源开关
上、下位机接口
凯格精密机械有限公司
- 10 -
第二章
设备安装与调试
图2-4 印刷机外形图
2.6 软件安装
2.6.1 软件功能简介
本软件是凯格精密机械有限公司最新推出的 G3 全自动视觉印刷机控制软件，具有
Windows2000 视窗操作界面，功能强大，参数设定方便，操作简单且安全可靠，易学、易用。
此软件在 G3 全自动视觉印刷机上的应用，实现了机电一体化的控制，大大地提高了印
刷机的自动化程度和控制精度，保证了印刷质量。
本机器所用软件具有如下一些功能：
1) 印刷参数设定
2) 机器参数设定
3) 导轨宽度自动调节
4) 视觉系统辨识及钢网与 PCB 板自动对准
5) 网板与 PCB 板自动夹紧
6) 网板自动清洗
7) I/O 故障自动检测并声光报警、提示故障原因
8) 报警记录
