NPM-W2 EJM7DC-MB-04M-04 1 4-1-1 -2 2 2 确认真空泵的供给压 1 + ( 显示从灰色变成蓝色，真空泵启动 ) 3 确认真空泵供给压 ( 压力表 ) ●压力规定值 :-100~-87 kPa 每 24 小 时 保 养 定 期 检 查
NPM-W2 EJM7DC-MB-04M-04
对供给压的检查进行说明。
工作
开始前
1
使用工具:不要 所需时间:3 分钟 (设备电源ON)
4-1-1
-1
维修保养篇

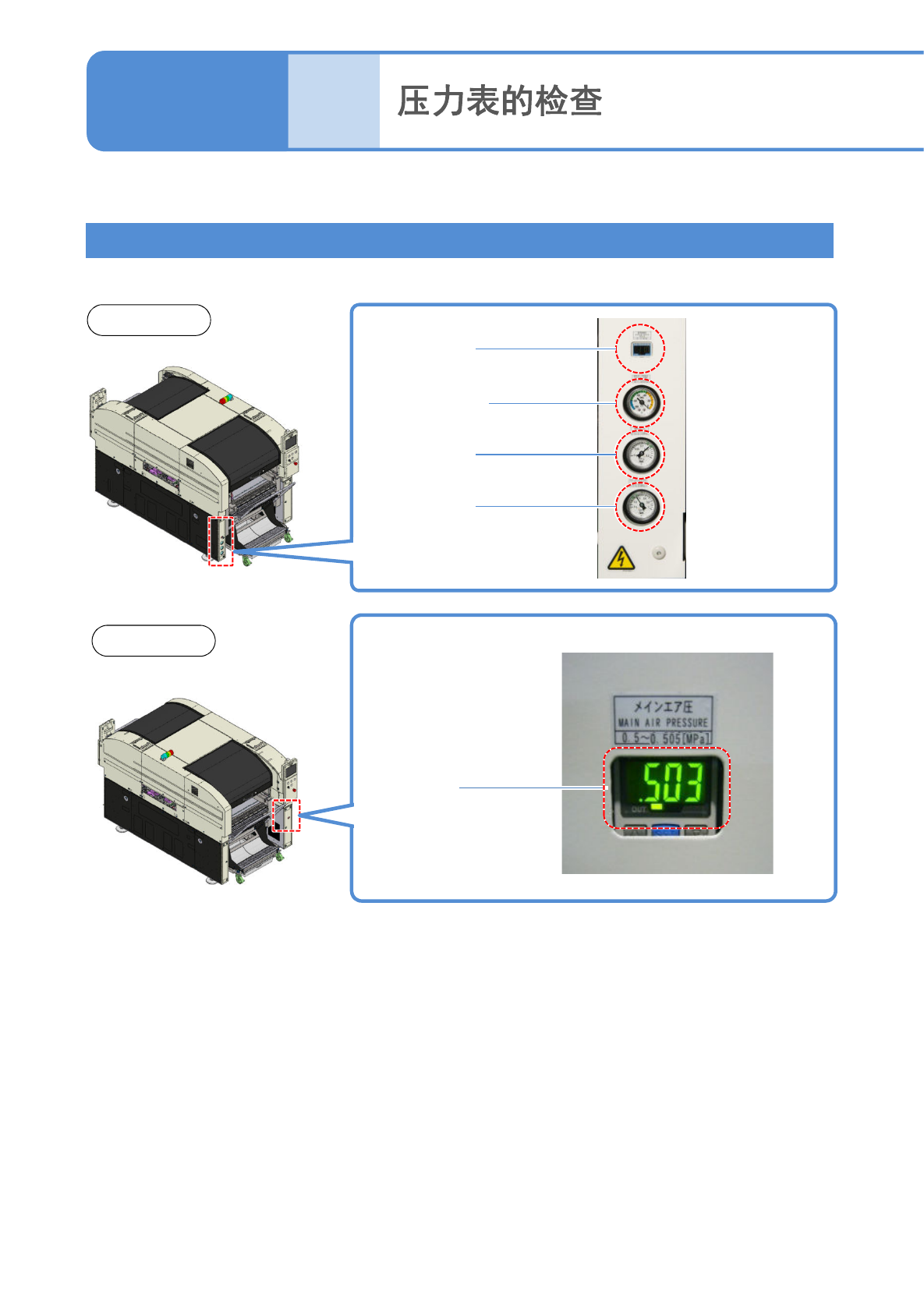

4-1-1
确认气压
前侧
后侧
真空泵供给压
(-100 ~ -87 kPa)
清扫吹气压
(0.13 ~ 0.14 MPa)
主气压
(0.500 ~ 0.505 MPa)
真空破坏压
(8~12kPa)
选购件气压
(0.4 MPa)
NPM-W2 EJM7DC-MB-04M-04
1
4-1-1
-2
2
2

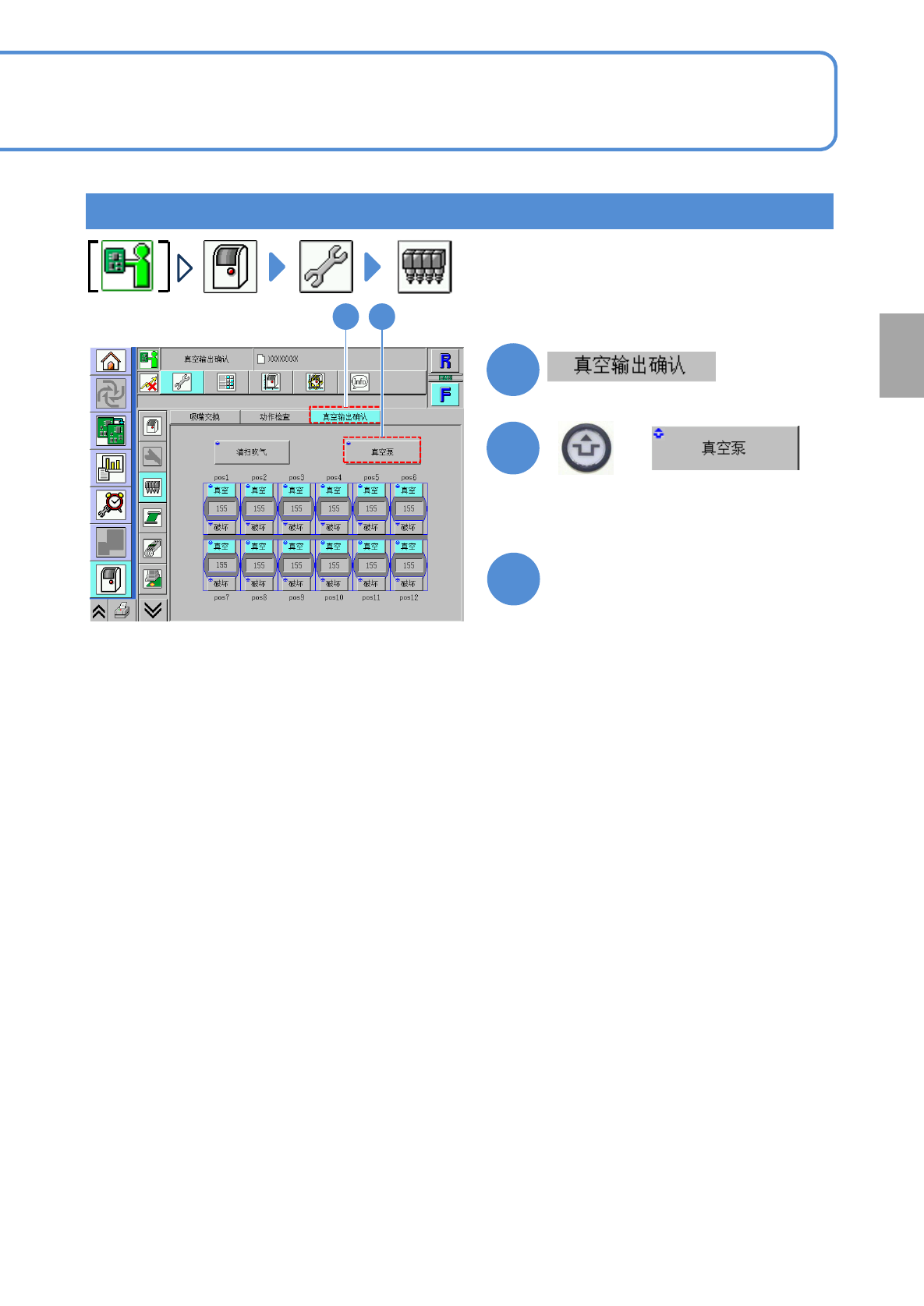

确认真空泵的供给压
1
+
(显示从灰色变成蓝色，真空泵启动)
3
确认真空泵供给压 (压力表)
●压力规定值:-100~-87 kPa
每
24
小
时
保
养
定
期
检
查
NPM-W2 EJM7DC-MB-05M-05
∗
∗
∗
∗
∗
1
(3 ( ))
使用工具:气枪、棉纱布、棉棒、六角扳手(2.5 mm)、扳手(7 mm)
所需时间:1台贴装头大约需要30 分钟、

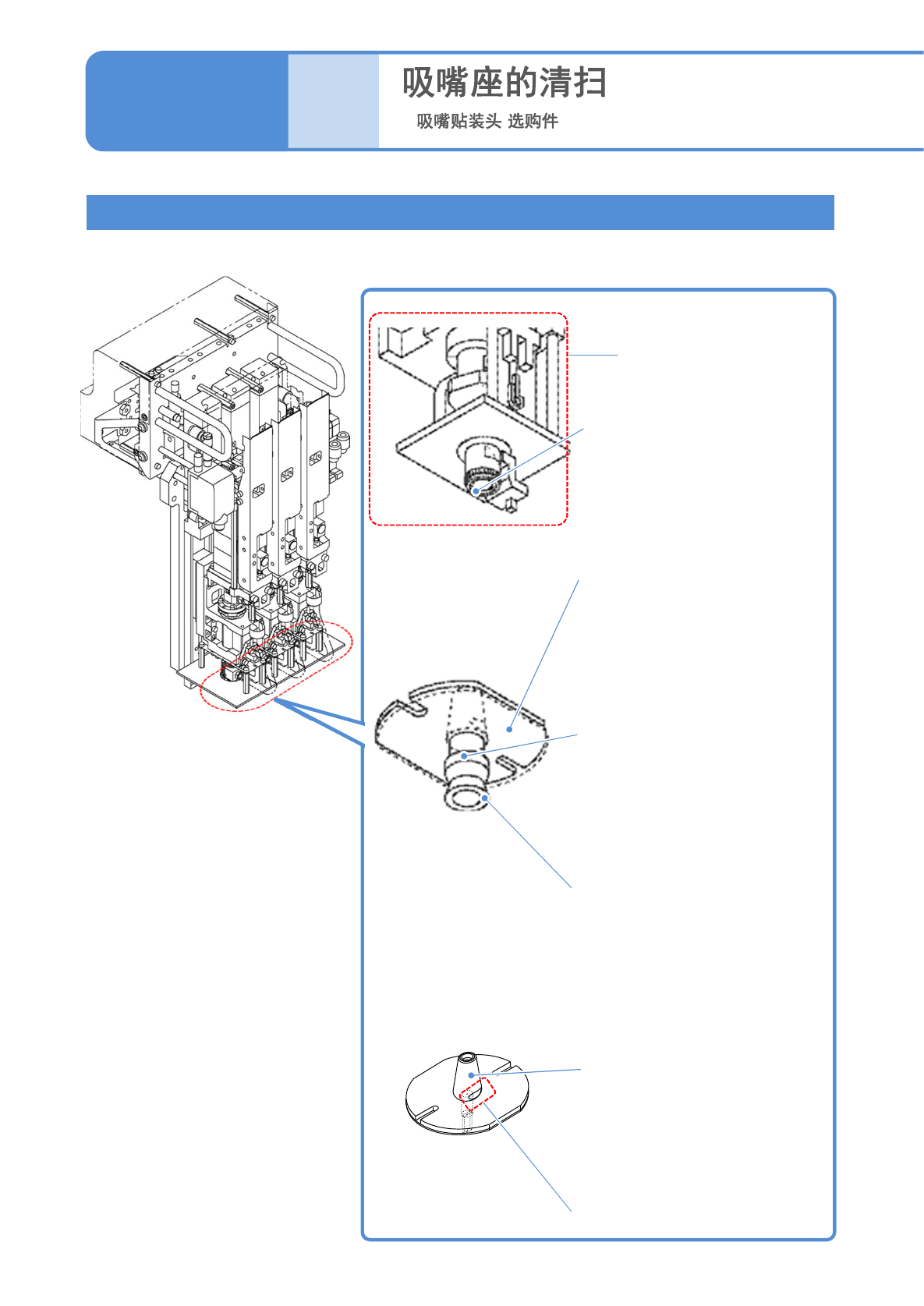

清扫部位
吸嘴座锥形面
(如果有灰尘，夹紧吸嘴时无法与
吸嘴锥形面紧密接触，发生空气
泄漏，是造成贴装精度恶化和吸
着错误的原因)
吸嘴反射板
●黑色树脂品，为了防止损伤表面
而进行了表面特殊加工。它会反
射LED照明光对元件进行识别。
(如果有灰尘，是造成识别错误的
原因)
吸着垫圈
●为了使垫圈吸嘴更加稳定进行吸
着，在吸嘴尖端安装橡胶垫圈。
(如果有裂纹，发生空气泄漏，是
造成吸着错误的原因)
吸嘴尖端部(吸嘴部)
●吸着元件。
(如果侧面有灰尘，识别时由于阴
影造成识别错误。另外，如果吸
着孔有灰尘，是造成吸着错误的
原因)
吸嘴座锥形面
●被贴装头的吸嘴座夹住的部分。
(锥形面、卡槽内如果有灰尘等污
垢，是造成空气泄漏、不易夹住
的原因)
5-2
-1
吸嘴座
卡槽
维修保养篇
5-2
