NPM-W2
EJM7DC-MB-06M-05
延长传送带部皮带张力的检查
6-5
-6
●事先在频率测量器(皮带厂家等提供的声波张力计等)输入以下数值。用手指弹各跨距的中央部位(下图P部)，
使用频率测量器测定固有振动数。
■输入值
●调整并固定张力滑轮，使测量值达到规格值。
皮带单位重量
0.7 g/m
皮带宽度
4.5 mm
跨距长度 参照下图
■规格值
■单轨传送带
传送带类型 规格值(Hz)
单轨
315 ±20 Hz
双轨
轨道1
轨道2
每
5
6
0
小
时
保
养
定
期
检
查
●固定轨道
●可动轨道
张力滑轮
张力滑轮
P
P
E
F
可动侧
固定侧
可动侧
固定侧
轨道1侧
轨道2侧

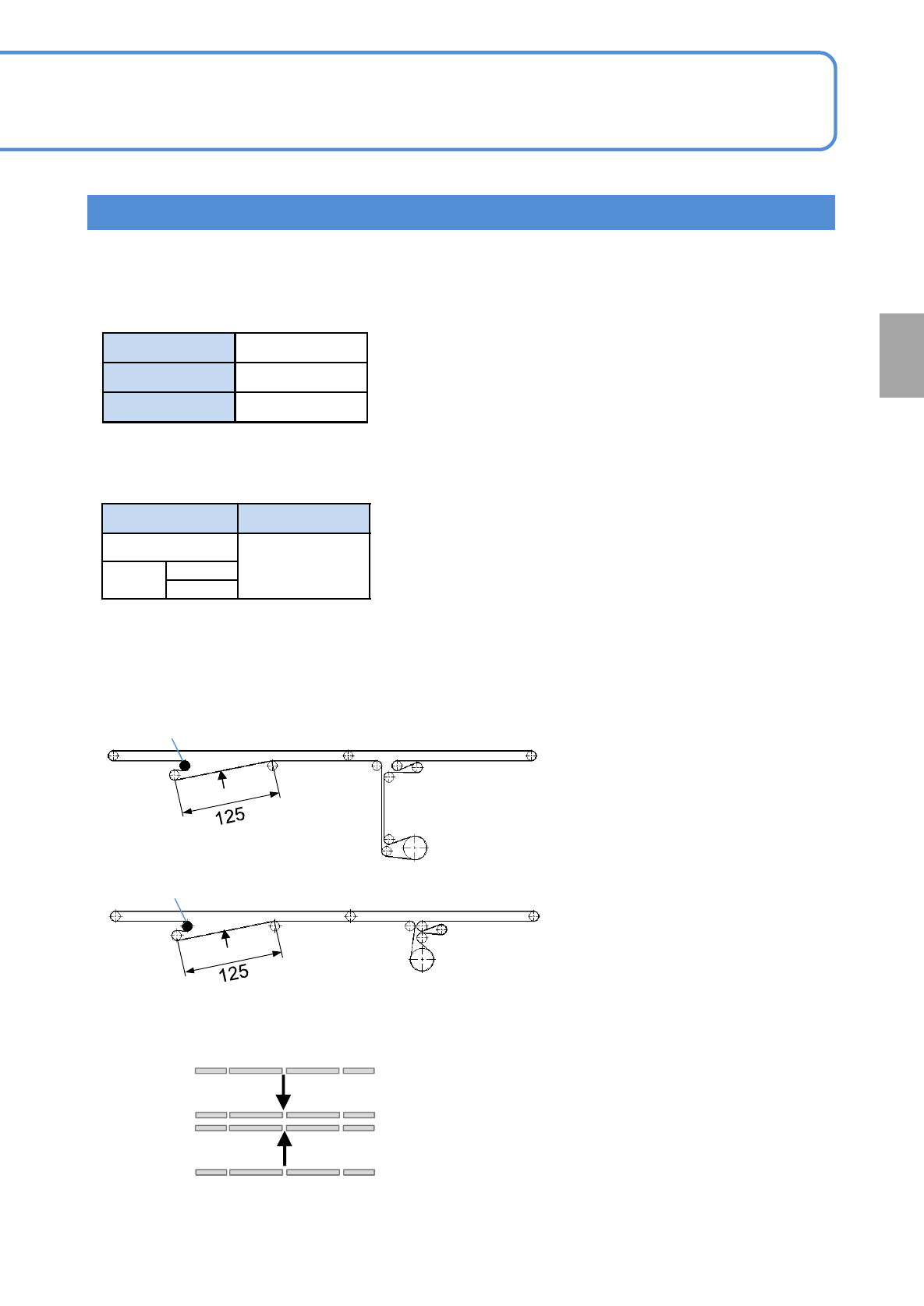

■单轨传送带(各一个)、双轨传送带(各两个)
(单位:mm)
●基板传送带可动规的箭头图
NPM-W2
EJM7DC-MB-06M-05
6-2
-2
顺序
警 告
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
每
5
6
0
小
时
保
养
定
期
检
查
8
对X轴线性导轨添加润滑脂
●按照以下顺序，从上下4处润滑脂注入口进行润滑脂添加。
①压出1/4。(约0.25 cm
3
)
②使X轴移动约100 mm。
③压出1/4。(约0.25 cm
3
)
●使用润滑脂:LCG100
●为防止润滑脂掉落到识别装置的玻璃面上，请事先将X轴移
动到供给部方向再进行作业。
●请注意勿使润滑脂枪的尖端被直线马达的磁力吸住。
(X轴直线马达的定子(磁石)的保护盖可能会变形)
●润滑脂注入口
位置
上下4处
润滑脂注入口
润滑脂注入口
润滑脂注入口
润滑脂注入口
①移动固定块，使润滑脂
注入口的尖端移动到轨
道孔中心附近
移动
②将卡口插进润滑脂
注入口
●调整润滑脂注入口的位置。
7
卡口
轨道孔中心
润滑脂注入口尖端
固定块
●润滑脂注入口
位置
上下4处
NPM-W2
EJM7DC-MB-06M-05
对真空泵过滤器的清扫方法进行说明。
使用工具:六角扳手(4 mm) 所需时间:30分钟
●作业过程中，注意不要碰撞到头。
7
安装安全盖
6-7
-1
安全盖
2
卸下后侧的交换台
车或者托盘供料器
●拆卸方法
・交换台车时
(→P.3-2)
・托盘供料器时
(→P.14-8)
8
安装后侧的交换台
车或者托盘供料器
●安装方法
・交换台车时
(→P.3-2)
・托盘供料器时
(→P.14-8)
●螺丝(6个)
(后侧)
维修保养篇
6-7
4
1
主电源开关置于OFF，
上锁
9
解锁
ON
