NPM-W2 EJM7DC-MB-08M-06 维修保养篇 8 - 3 8-3 -3 把点胶器支架放 回原处 拧紧 4 处的螺丝， 固定盖子 点胶器支架部 2 7 8 9 SERVO ON 10 螺丝 盖子 O 2 ( ( ))
NPM-W2 EJM7DC-MB-07M-04
每
1
0
0
0
小
时
保
养
定
期
检
查
7-1
-2

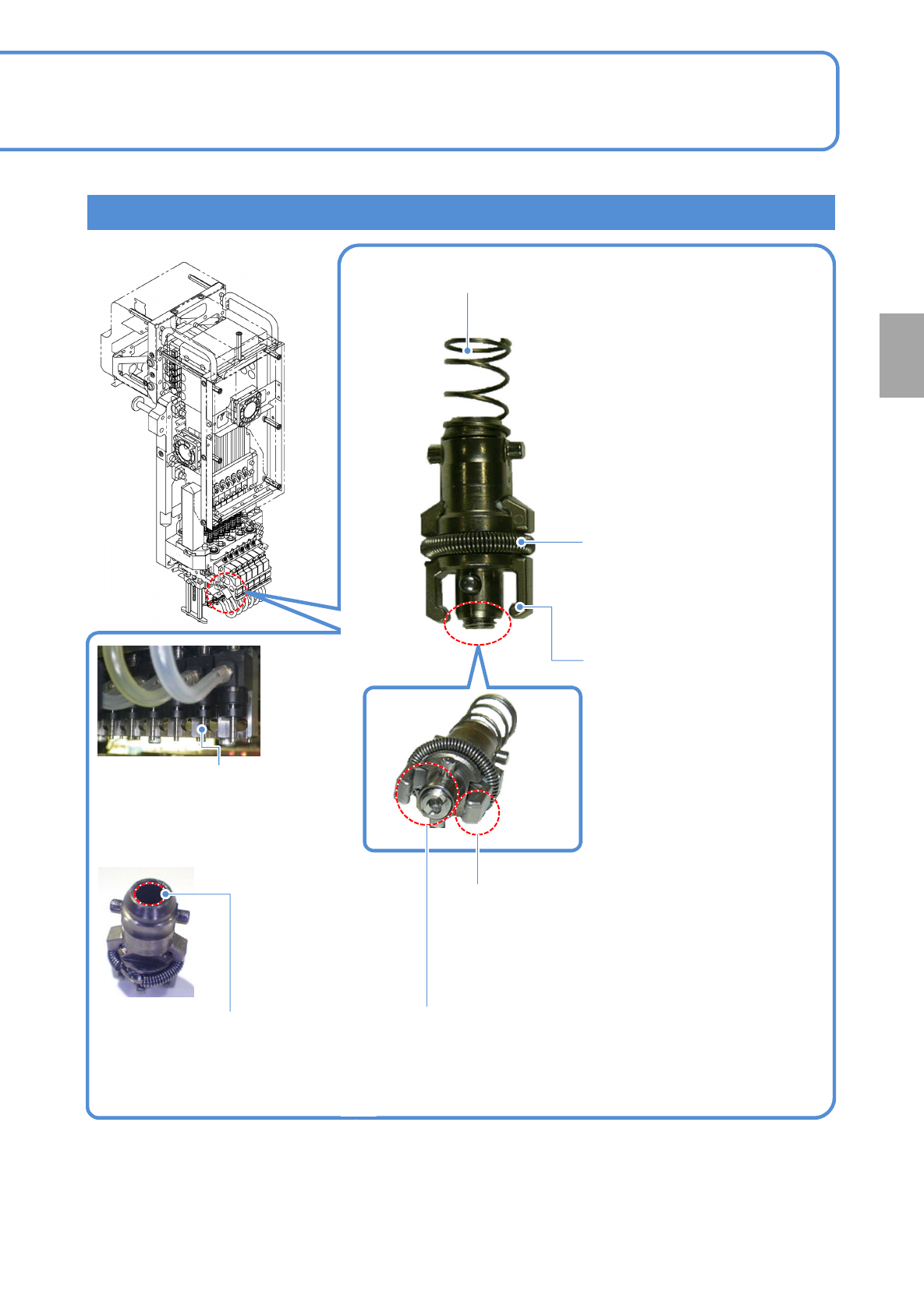

吸嘴座轴
●吸嘴座的插入部。如果此部位附
着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
吸嘴座动作部
●吸嘴座轴的插入部。如果此部位
附着灰尘等，将会发生动作不良，
从而导致吸附错误等故障。
清扫部位
吸嘴缓冲用弹簧
(如果有灰尘，是造成吸嘴缓冲不良的原因)
吸嘴座内外周
(如果有灰尘，是造成滑动不良而引
起吸着错误的原因)
吸嘴夹具夹扣压紧用弹簧
●压紧夹具夹扣的部分。(如果有灰
尘，是造成吸嘴夹具不良的原因)
吸嘴座接合部面
(如果有灰尘，夹紧吸嘴时无法与吸嘴接合面紧密接触，
发生空气泄漏，是造成贴装精度恶化和吸着错误的原
因)
夹具夹扣(左右2个)
●夹住吸嘴。(如果有灰尘，无法
正确夹住吸嘴，发生空气泄漏，
是造成吸着、贴装错误的原因)
真空过滤器
●位于空气路径内，防止空气中的灰尘进入设备内部。(如果有灰
尘，吸嘴尖端部的真空切换时机将变慢，是造成吸着错误的原因)
NPM-W2 EJM7DC-MB-08M-06
维修保养篇
8-3
8-3
-3

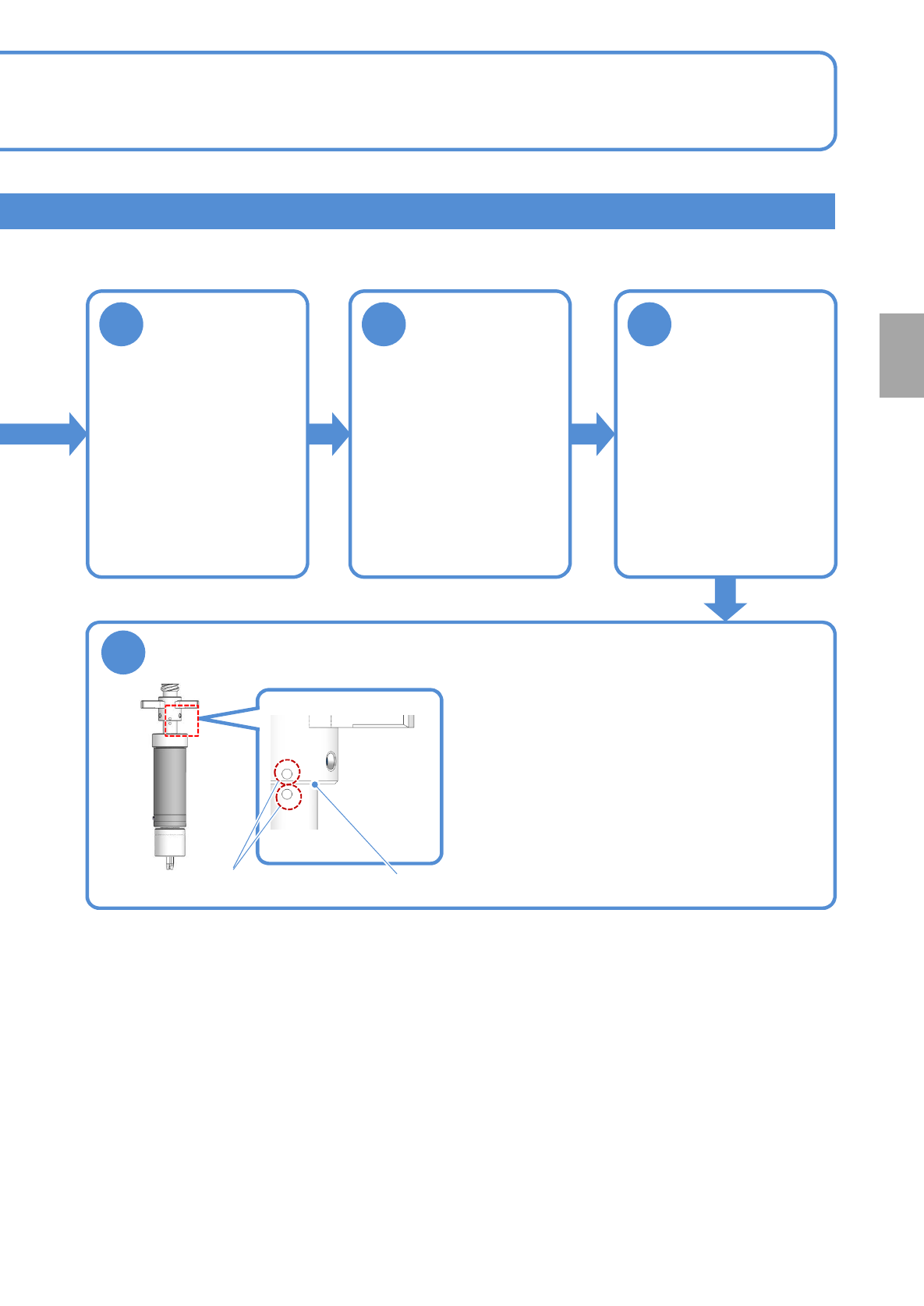

把点胶器支架放
回原处
拧紧4处的螺丝，
固定盖子
点胶器支架部2
7
8
9
SERVO
ON
10
螺丝
盖子
O 2
( ( ))
NPM-W2 EJM7DC-MB-08M-06
8-3
-6
4
套上新的O型环
2
卸下Ｏ型环
3
擦去粘着剂
●如果O型环安装部的周围
有粘着剂的话，会引起漏
气，造成点胶不良。
请用纱布沾上清洗剂来擦
拭。
5
将螺旋单元组装复原
●在组装螺旋桨部分时，请将固定螺丝对准刻印浅
槽位置后拧紧。
请小心不要有缝隙。浅槽
每
3
0
0
0
小
时
保
养
定
期
检
查
