NPM-W2 EJM7DC-MB-12M-07 12-3 -2 No. 设置部位 型号 ( 蓄电池 ) 型式 ( 蓄电池 ) 使用寿命 电压降低 时 1 FA 电脑 ： 日历蓄电池 N510069574AA FC-BT003 10 年 在显示器上显示警告 2 FA 电脑 ： UPS 蓄电池 N510069573AA FC-BP 003 6 年 在显示器上显示警告 ■ 检查 BOX ᱉ 㙍 䴬 䜞 Ԭ Ⲻ ᴪ ᦘ FA 电脑 蓄电池的设置…
NPM-W2 EJM7DC-MB-10M-02
10-1
-2

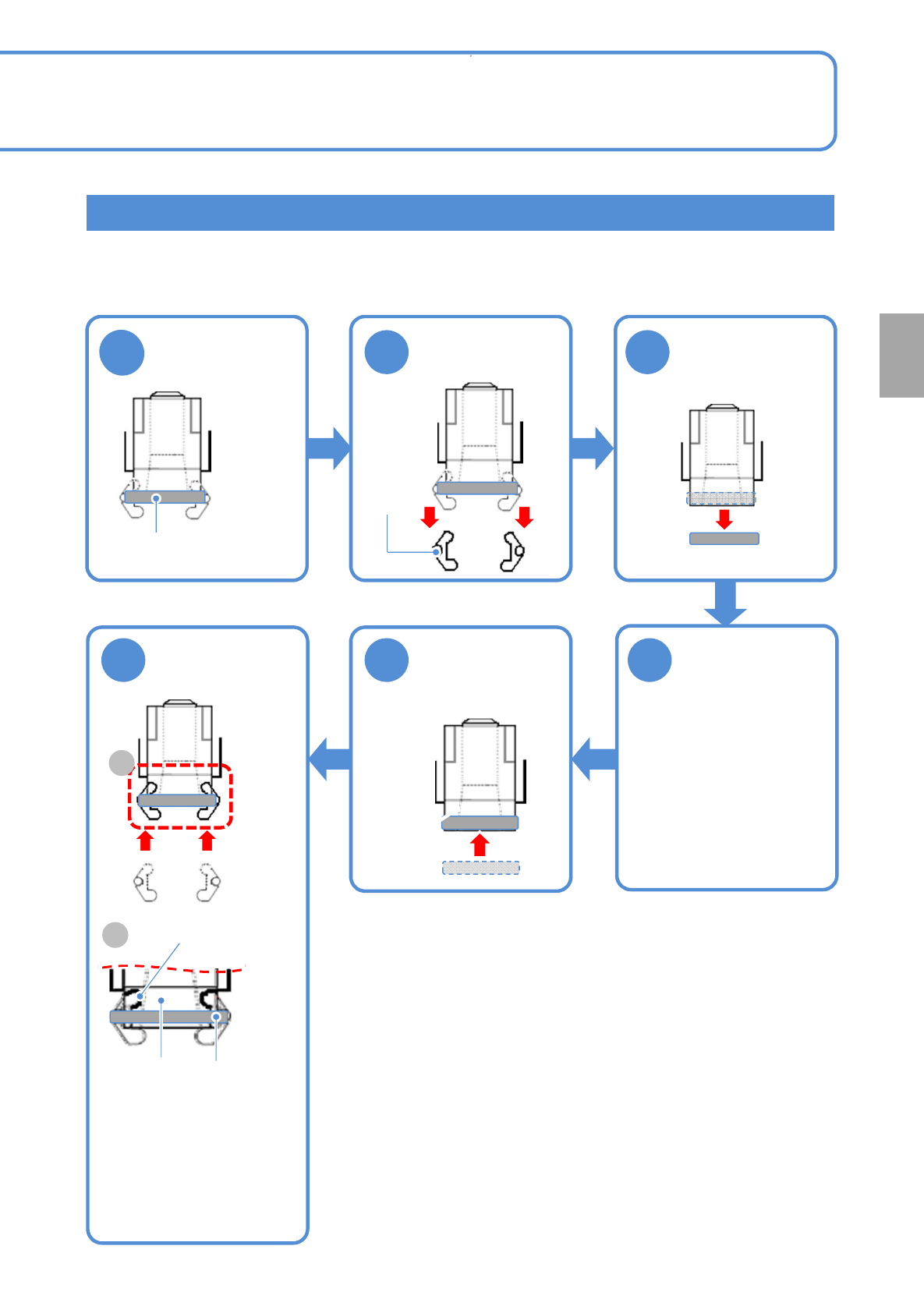

3吸嘴贴装头
使用工具: 不要 所需时间:10分钟(1台贴装头)
1
6 5
●确认是否确实插入吸嘴座
的槽内。
推入夹具夹扣
轻轻拔出夹具夹扣
压紧用弹簧
1
2 3
拔出夹具夹扣
卸下夹具夹扣压
紧用弹簧
安装夹具夹扣t压紧
用弹簧
每
1
8
0
0
0
小
时
保
养
4
■没有破损或者磨损时
确认零部件，如果
有破损或者磨损请
进行更换
●清扫后请添加润滑脂。
(→P.5-2)
A
夹具夹扣压
紧用弹簧
吸嘴座
A
详细
吸嘴座的槽
夹具夹扣压紧用弹簧
夹具夹扣
●在贴装头安装在设备内状态下进行作业时，请确认下述事项。
・请注意勿让零部件落下。
・请放置托盘，以便找到落下元件。
定
期
检
查
NPM-W2 EJM7DC-MB-12M-07
12-3
-2
No.
设置部位 型号(蓄电池) 型式(蓄电池) 使用寿命 电压降低时
1
FA电脑：
日历蓄电池
N510069574AA FC-BT003
10年
在显示器上显示警告
2
FA电脑：
UPS蓄电池
N510069573AA FC-BP003
6年
在显示器上显示警告
■检查BOX
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ

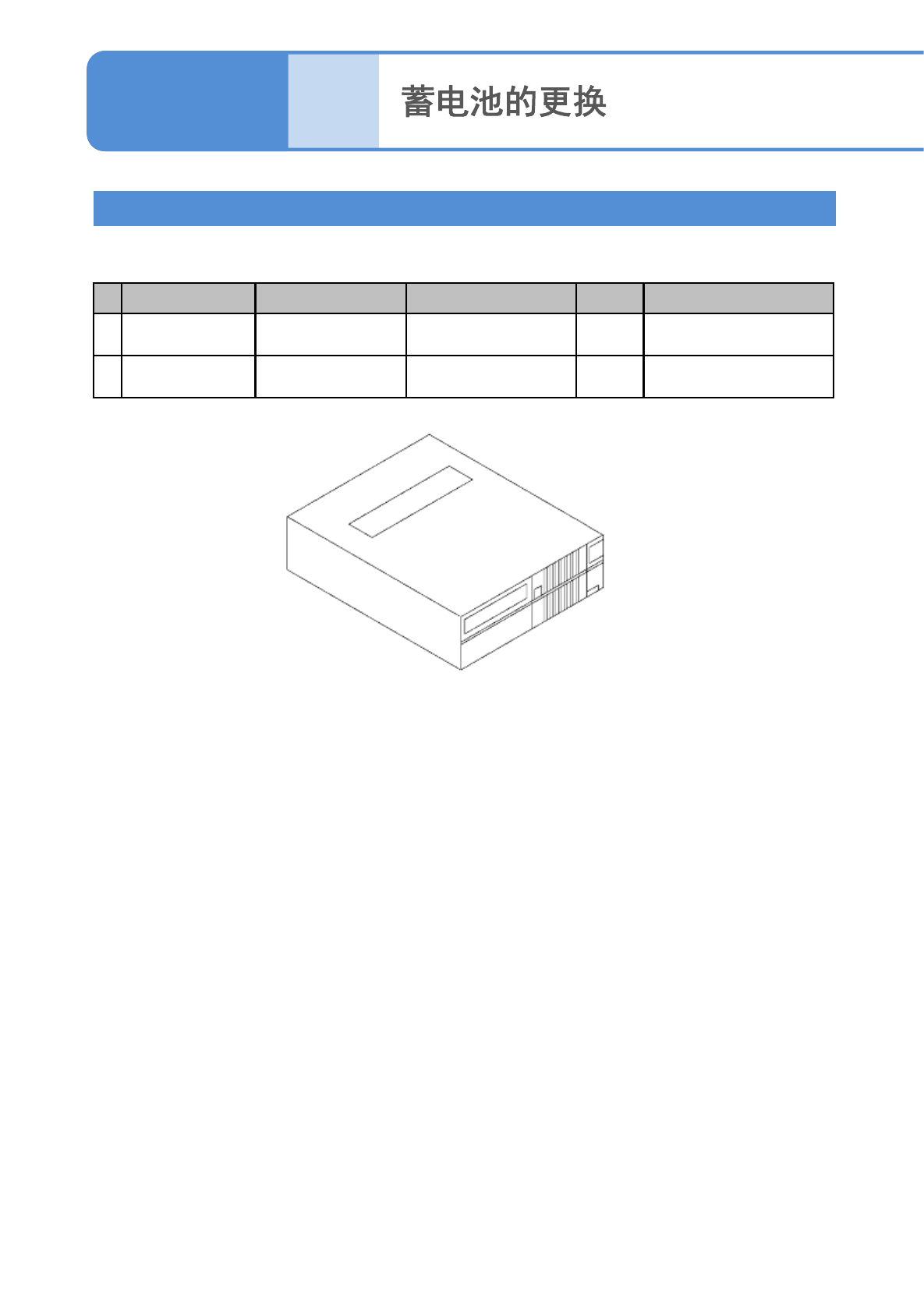

FA电脑

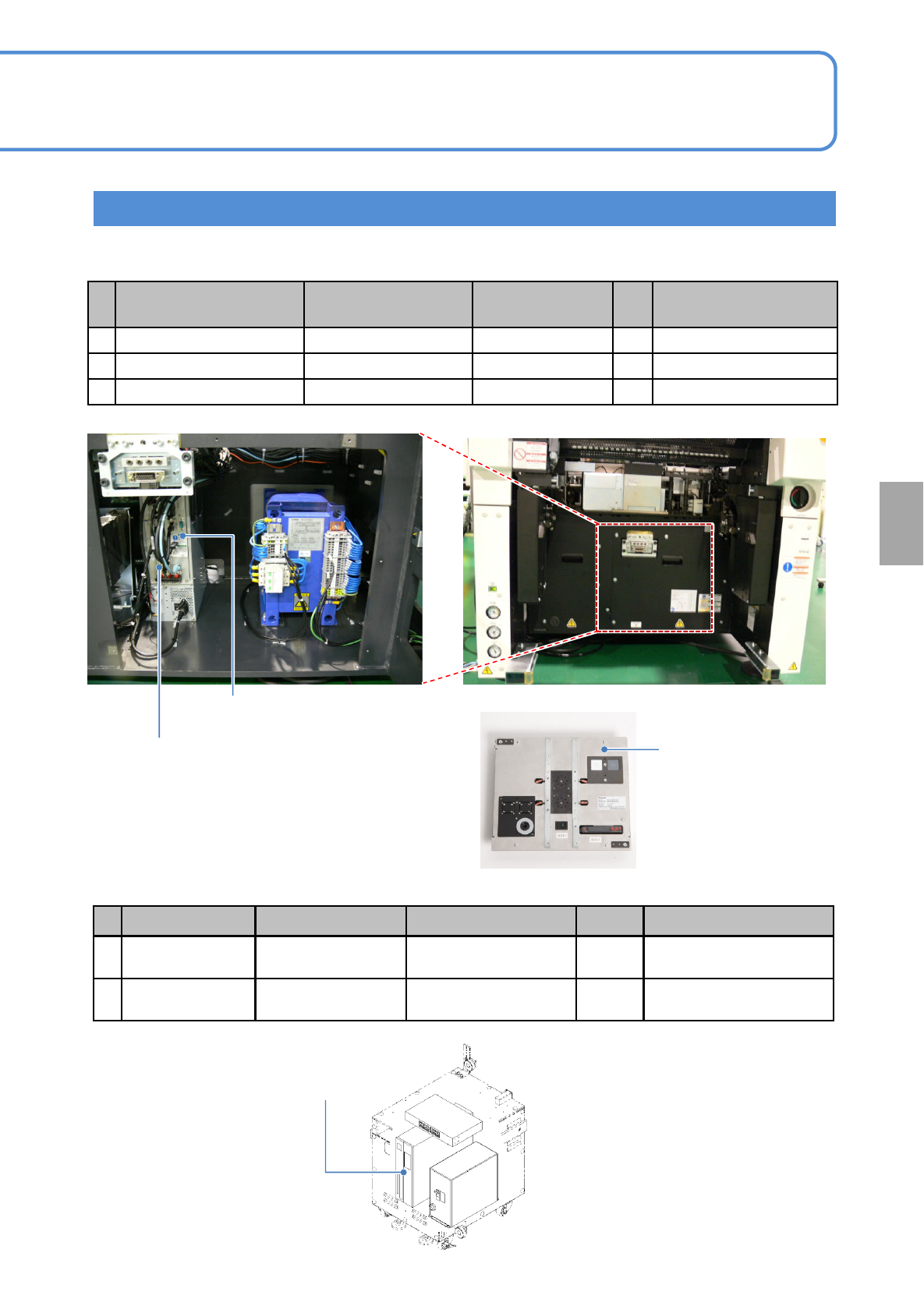

蓄电池的设置部位和一览 1
■设备
No.
设置部位 型号(蓄电池) 型式(蓄电池)
使用
寿命
电压降低时
1
CPU板
－ －
10年 监控器发出警告
2
NCIO板
N610156136AA ER6V-LY
10年 监控器发出警告
3
治具站
－
5号碱性电池 1年 电源开关的LED照明不亮灯
治具站
NCIO板
CPU板
●有关CPU板的蓄电池的更换，请咨询本公司。
●FA电脑：有关日历定期蓄电池的更换，请咨询本公司。
NPM-W2 EJM7DC-MB-12M-07
12-3
-3
2
维修保养篇
12-3
No.
设置部位 型号(蓄电池) 型式(蓄电池) 使用寿命 电压降低时
1
FA电脑：
日历蓄电池
N510069574AA FC-BT003
10年
在显示器上显示警告
2
FA电脑：
UPS蓄电池
N510069573AA FC-BP003
6年
在显示器上显示警告
■LNB
蓄电池的设置部位和一览 2
●FA电脑：有关日历定期蓄电池的更换，请咨询本公司。
