NPM-W2 EJM7DC-MB-12M-07 ᱉ 㙍 䴬 䜞 Ԭ Ⲻ ᴪ ᦘ 12-6 -2 5 按下把手，抽出附 带空气过滤器芯的 接头 用棉棒清扫过滤器内部 ●不要使用气枪。 棉棒 ●将贴装头移动到易于进行 作业的地方。 ● 16 处 ●注意防止空气过滤器芯的 掉落。 ●请不要在握住贴装头照相 机的情形下进行作业。 10 安装交换台车 ( → P.3-2) 4 3 2 1 接头 把手
NPM-W2 EJM7DC-MB-11M-05
STEP
项目 动作 参阅
STEP2
贴装头/面补正Z
高度计测
(→P.13-1-2、13-4)
试点胶单元高度
*1)
(→P.13-1-2、13-4)
STEP3
治具站
扫描位置
*2)
(→P.13-1-2、13-10)
贴装头偏移量
*2)
(→P.13-1-2、13-10)
点胶头
(选购件)
*1)
点胶头θ轴原点
(→P.13-1-2、13-12)
点胶头偏移量
(→P.13-1-2、13-12)
精度验证
*3)
贴装精度反映
(→P.13-1-2、13-21)
贴装精度 验证
(→P.13-1-2、13-21)
更换贴装头后，请必须进行校准和精度验证。
*1): 只对有选购件元件的设备进行
*2): 点胶头的时候不实施
*3): 点胶头的时候，实施点胶头精度反映(选购件)，点胶头精度验证(选购件)
校准
11-1
-5
维修保养篇
11-1
3
NPM-W2 EJM7DC-MB-12M-07
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
12-6
-2
5

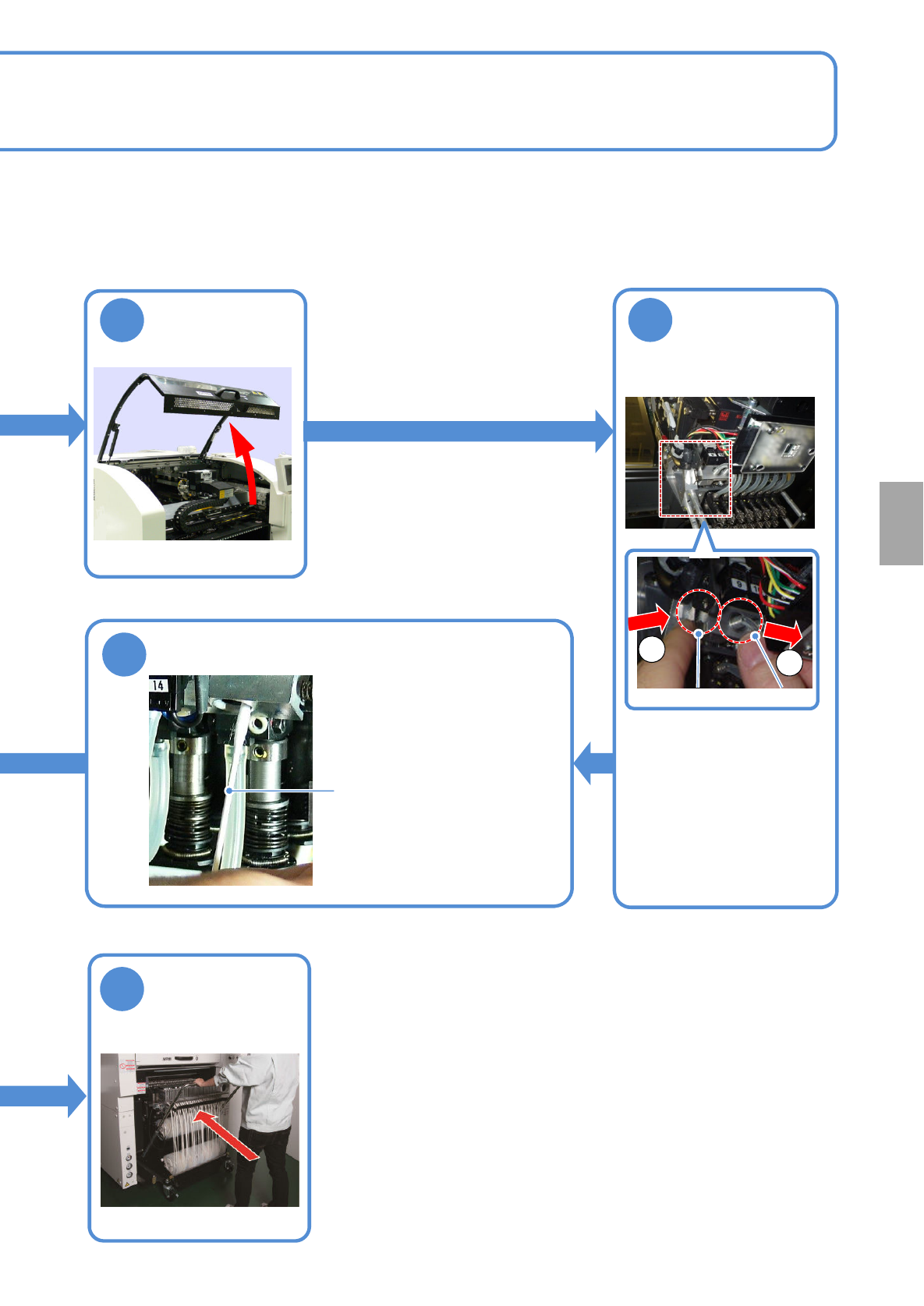

按下把手，抽出附
带空气过滤器芯的
接头
用棉棒清扫过滤器内部
●不要使用气枪。
棉棒
●将贴装头移动到易于进行
作业的地方。
●16处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头照相
机的情形下进行作业。
10
安装交换台车
(→P.3-2)
4
3
2
1
接头把手
NPM-W2 EJM7DC-MB-11M-05
11-1
-7

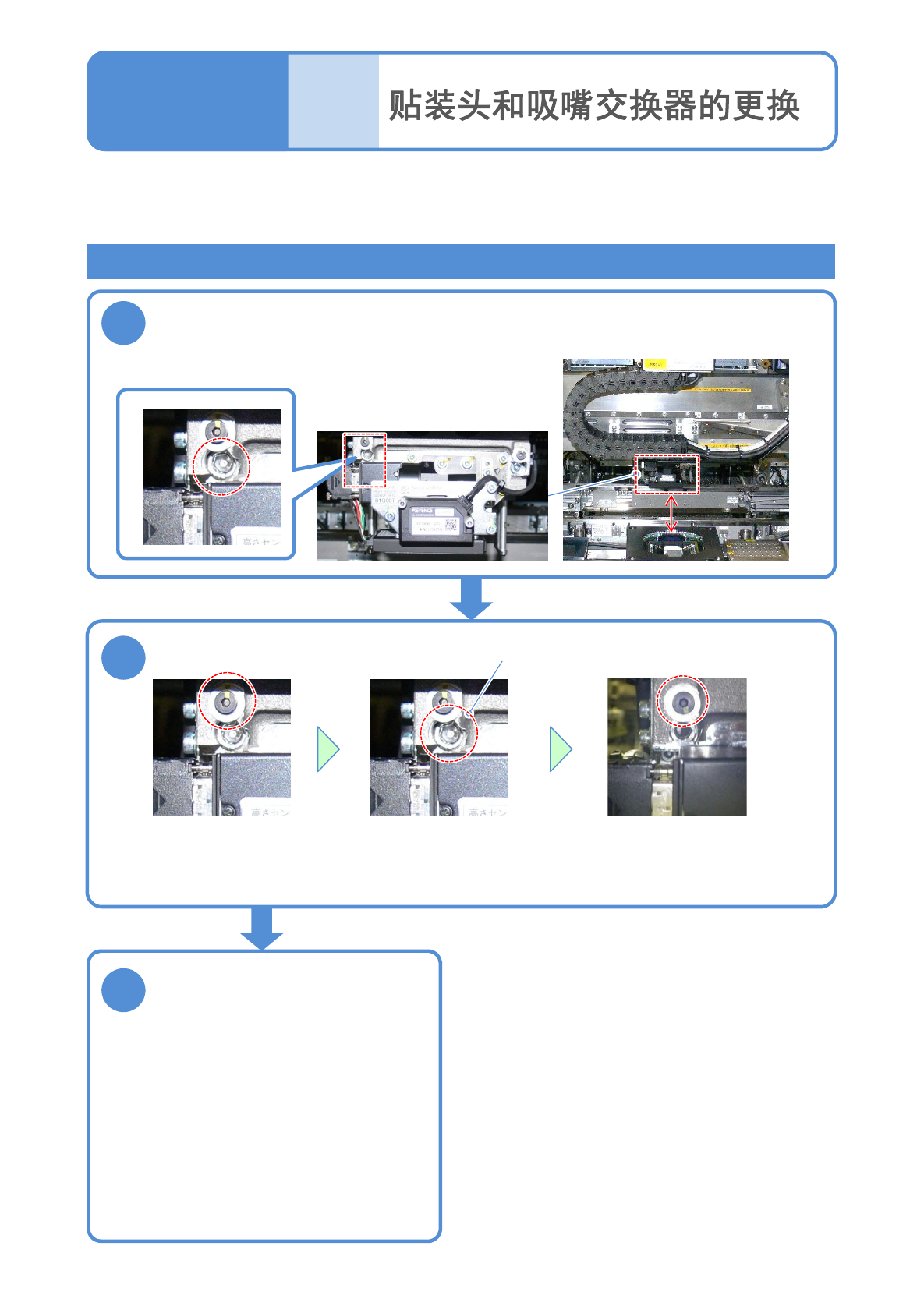

旧型贴装头的安装(固定螺栓的拆卸)
在NPM-W2上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-3)的步骤3之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5 mm、2.5 mm) 所要时间: 3分钟
1
将贴装头移动到可看见螺栓的位置
(对准贴装头与多功能识别照相机的中心)
贴装头左下部
2
拆卸下固定螺栓
固定螺栓
3
维修保养篇
11-1
●拆卸下上侧的螺栓。 ●拆卸下下侧的螺栓。
●将上侧的螺栓安装到原来
位置上。
4
■拆卸下旧型的贴装头后安装当前贴装头时
●需要进行从保管位置拆卸下固定螺栓后恢复到
原来位置的作业。拆卸下旧型贴装头后，请参
考本页所记载的拆卸固定螺栓的作业步骤，并
按照相反的步骤将固定螺栓恢复到原来位置。
保管好拆卸下的固定螺栓
