-7
旧型贴装头的安装(固定螺栓的拆卸)
在NPM-W2上安装旧型贴装头时，执行“贴装头的安装” (→P.11-1-3)的步骤3之前，需要先拆卸下不使用的
固定螺栓，并执行固定到设备内保管位置上的作业。在下边对这项作业的内容加以说明。
使用工具: 六角扳手(5 mm、2.5 mm) 所要时间: 3分钟
1
将贴装头移动到可看见螺栓的位置
(对准贴装头与多功能识别照相机的中心)
贴装头左下部
2
拆卸下固定螺栓
固定螺栓
3
维修保养篇
11-1
●拆卸下上侧的螺栓。 ●拆卸下下侧的螺栓。
●将上侧的螺栓安装到原来
位置上。
4
■拆卸下旧型的贴装头后安装当前贴装头时
●需要进行从保管位置拆卸下固定螺栓后恢复到
原来位置的作业。拆卸下旧型贴装头后，请参
考本页所记载的拆卸固定螺栓的作业步骤，并
按照相反的步骤将固定螺栓恢复到原来位置。
保管好拆卸下的固定螺栓
NPM-W2 EJM7DC-MB-12M-07
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
12-6
-4
NPM-W2 EJM7DC-MB-11M-05
模式的
切换
11-3-1
-1
1
1
1
3
+
(基板支撑块上升，并转为能够取下的
状态)
(将显示取下支撑销单元的信息)
4
8
卸下交换台车
确认提示
2
+
(→P.3-2)
2
确认提示
6
5
伺服开关OFF
打开安全盖
7
9
在多功能识别照相机上面蒙上棉纱布
●防止作业中杂物混入照相机透镜内
卸下基板支撑销
●请注意不要将灰尘落下及碰撞多功能
识别照相机 (LED照明上)。
维修保养篇
11-3-1

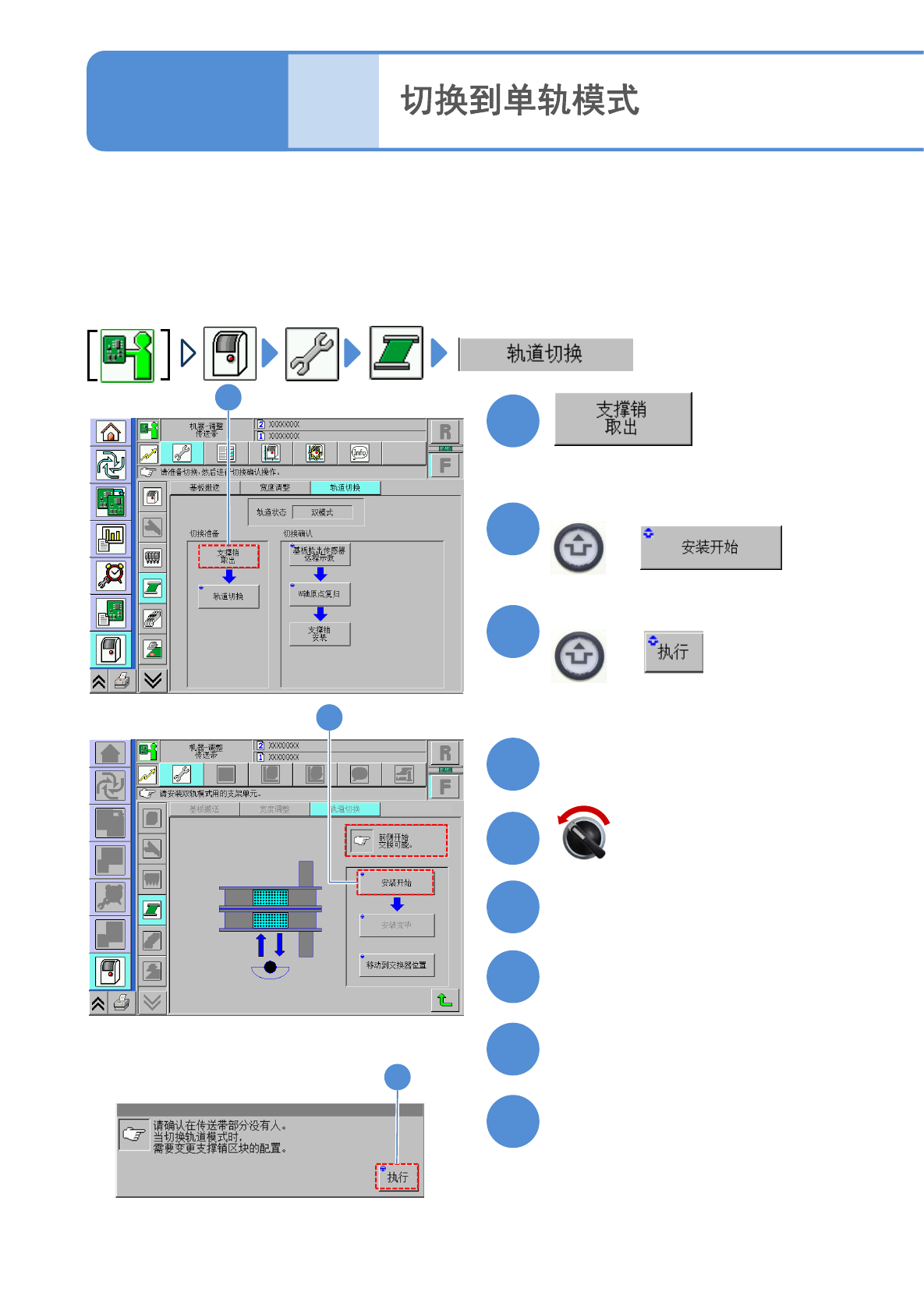

当设备为双传送带规格时，切换模式不仅能能作为单轨传送带而使用，而且还能作为双轨传送带而使用。
