NPM-W2 EJM7DC-MB-12M-07 ᱉ 㙍 䴬 䜞 Ԭ Ⲻ ᴪ ᦘ 12-8 -2 4 5 6 1 1 ● 不要使用气枪。 安装交换台车 ( → P.3-2) 10 1 2 棉棒 接头 按下把手，抽出附 带空气过滤器芯的 接头 ● 8 处 ●注意防止空气过滤器芯的 掉落。 ●请不要在握住贴装头照相 机的情形下进行作业。 用棉棒清扫过滤器内部 把手 SERVO ON
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-8
( 8 )
12-8
-1
3
1
ACTIVATION
2
卸下交换台车
(→P.3-2)
7
8
9
●在更换空气过滤器芯时，请
小心操作。
(→P.12-6-3)
●空气过滤器芯型号:
N510059928AA
●请确认O环没有发生劣化。
当发生劣化时，请更换。
●O环型号: N510059867AA
1
2
在这里，对贴装头 (轻量8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 无需 所需时间: 15分钟 (1台贴装头) 寿命 (参考): 6,000 [h]
按下把手，插进附
带空气过滤器芯的
接头
更换空气过滤器芯
空气过滤器芯
接头 O环
接头 把手
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头相机
的情形下进行作业。
OFF
SERVO
NPM-W2 EJM7DC-MB-12M-07
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
12-8
-2
4 5
6
11
●不要使用气枪。
安装交换台车
(→P.3-2)
10
1
2
棉棒
接头
按下把手，抽出附
带空气过滤器芯的
接头
●8处
●注意防止空气过滤器芯的
掉落。
●请不要在握住贴装头照相
机的情形下进行作业。
用棉棒清扫过滤器内部
把手
SERVO
ON
NPM-W2 EJM7DC-MB-12M-07
维修保养篇
12-9
(8 )
12-9
-1

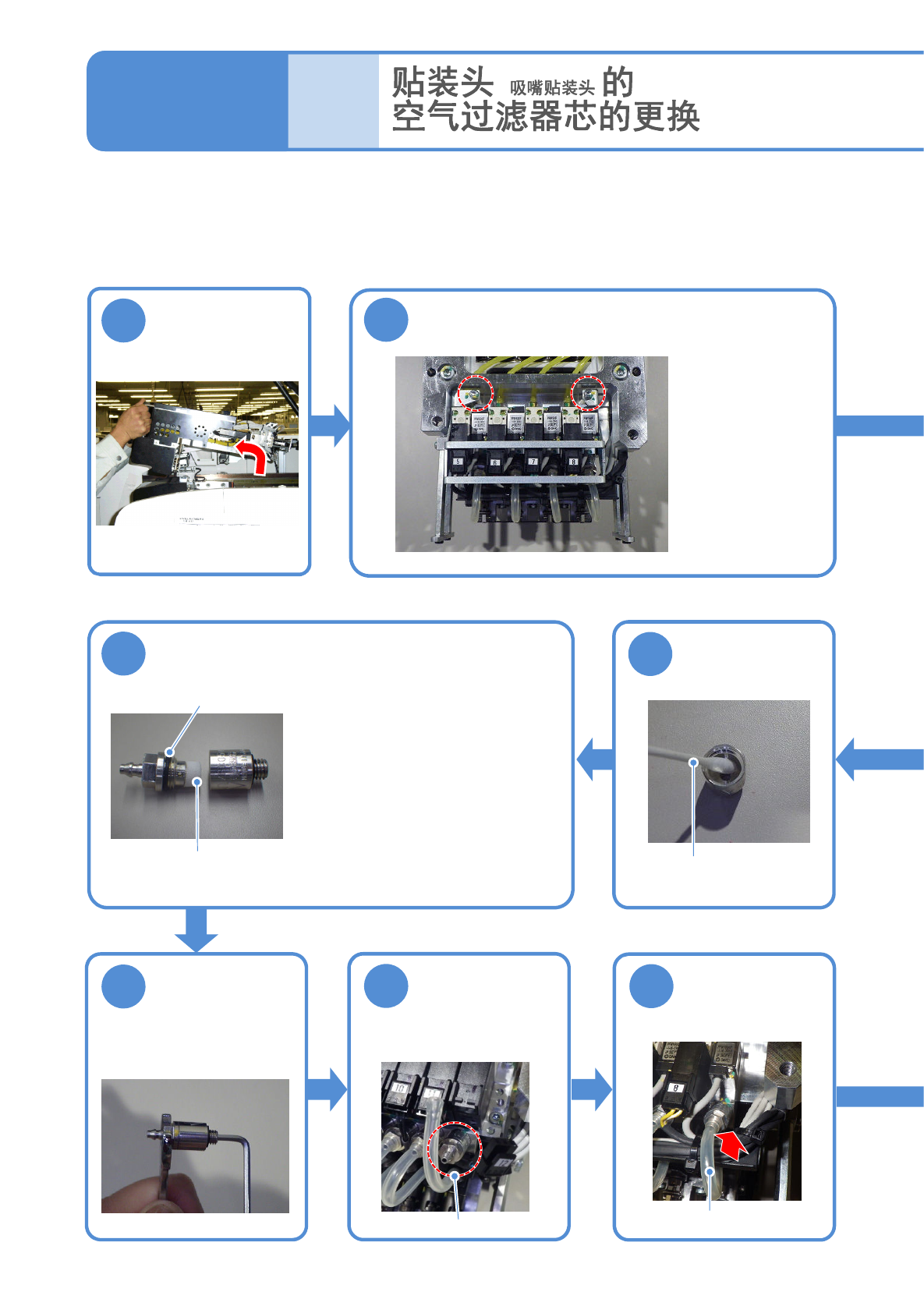

在这里，对贴装头 (8吸嘴贴装头) 的空气过滤器芯的更换方法进行说明。
使用工具: 扭矩扳手 (N510050388AA) 、长钻 (六角对边 5 mm 、N510046662AA)、
六角扳手 (2.5 mm)、六角扳手 (2 mm)、扳手 (7 mm)
所需时间: 130 分 (1个贴装头) 寿命 (参考)：6000 [ h ]
1
2
卸下贴装头
(→P.11-1)
卸下托架
●螺丝 ( 4个 )
前侧: 2个
后侧: 2个
使用工具: 六角扳手 ( 2.5 mm )
9
8
7
10
11
用棉棒清扫过滤器
内部
棉棒
更换空气过滤器芯
●空气过滤器芯型号:
N510068213AA
●在更换空气过滤器芯时，请小心操
作。(→P.12-6-3)
●O环型号:
N510059865AA
●请确认O环没有发生劣化。当发生
劣化时，请更换。
空气过滤器芯
O环
组装过滤器
使用工具:
扳手 (7mm)
六角扳手 (2mm)
安装过滤器
使用工具: 扳手 (7mm)
过滤器
●8处
安装软管
●8处
软管
