NPM-W2 EJM7DC-MB-12M-07
12-10
-1
维修保养篇
12-10

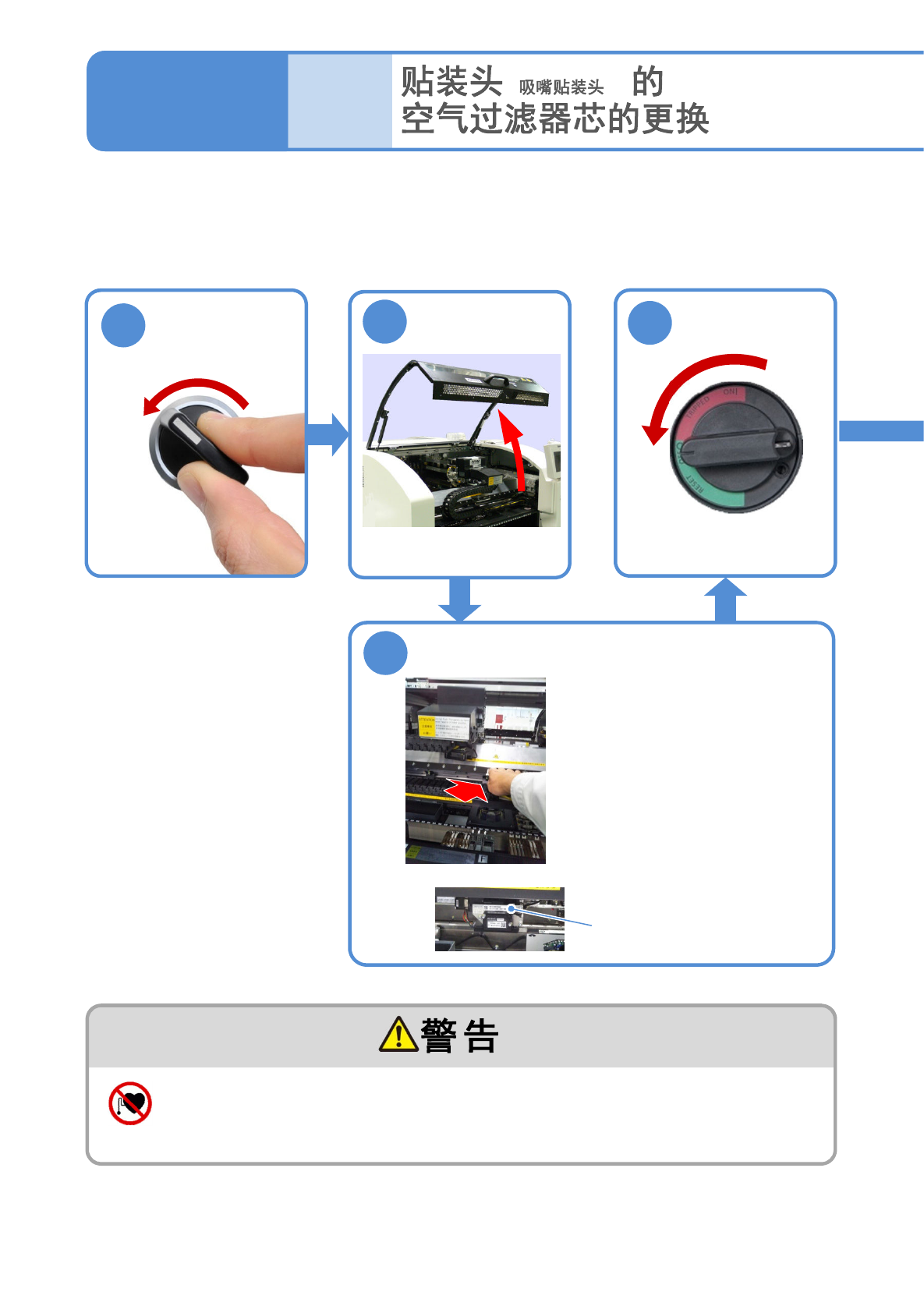

对贴装头 (3吸嘴贴装头V2) 的空气过滤器芯的更换方法进行说明。
使用工具: 棉棒
所需时间: 5 分钟 (1台贴装头)
寿命 (参考): 6,000 [h]
1
2
3
●更换前侧贴装头时，请将前侧的贴
装头推向后面。然后从后面进行更
换作业。
●更换过滤器时，请注意不要向X轴
的线性刻度保护盖施加压力。
(否则会因盖变形，而导致与线性刻
度读取贴头产生干涉)
将需要更换的贴装头的X轴推到相反侧
4
使用心脏起搏器的人员请勿靠近直线马达部
(由于磁力造成错误动作，可能受伤)
OFF
OFF
SERVO
线性刻度保护盖
(3 V2)
1
NPM-W2 EJM7DC-MB-12M-07
12-10
-2
᱉
㙍
䴬
䜞
Ԭ
Ⲻ
ᴪ
ᦘ
6
清扫安装过滤器的
部位
●请使用棉棒清除残留在内
部的脏污。
安装过滤器
的部位
5
拆下接头
7
更换空气过滤器芯
●在更换空气过滤器芯时，请小心
操作。(→P.12-6-3)
●空气过滤器芯型号:
MTNP000972AA
●请确认O环没有发生劣化。当发
生劣化时，请更换。
● O环型号:
MTNP001033AA
接头
空气过滤器芯
O环
顺序
8
●请按下杆，将过滤器连同接头一起拆下。
把手
接头
NPM-W2 EJM7DC-MB-12M-07
12-10
-3
维修保养篇
12-10
(3 V2)
2
8
安装接头
●按下杆，将过滤器连同接
头一起装上。
●轻轻试拉接头，确认其不
会脱开。
9
11
10
ON
SERVO
ON
