NPM-W2 EJM7DC-MB-13M-02 选择工作台 ●选择进行校准的工作台。 ( 只能在前侧进行作业 ) 通过高度传感器测量基板上面数个部 位的表面高度，并通过测量结果来事先预测基板弯曲状 态， 以便在贴 装动作时，进行吸嘴下降位置的控制。 轻量 16 吸嘴贴装头、 12 吸嘴贴装头、 8 吸嘴 贴装头、 3 吸嘴贴装头的 操作共通。在执行校准之前，请取下 全部的支撑销。 + 1 2 3 ( 确认搬送轨道上是否有基板 ) ●当存…
13
NPM-W2 EJM7DC-MB-13M-02

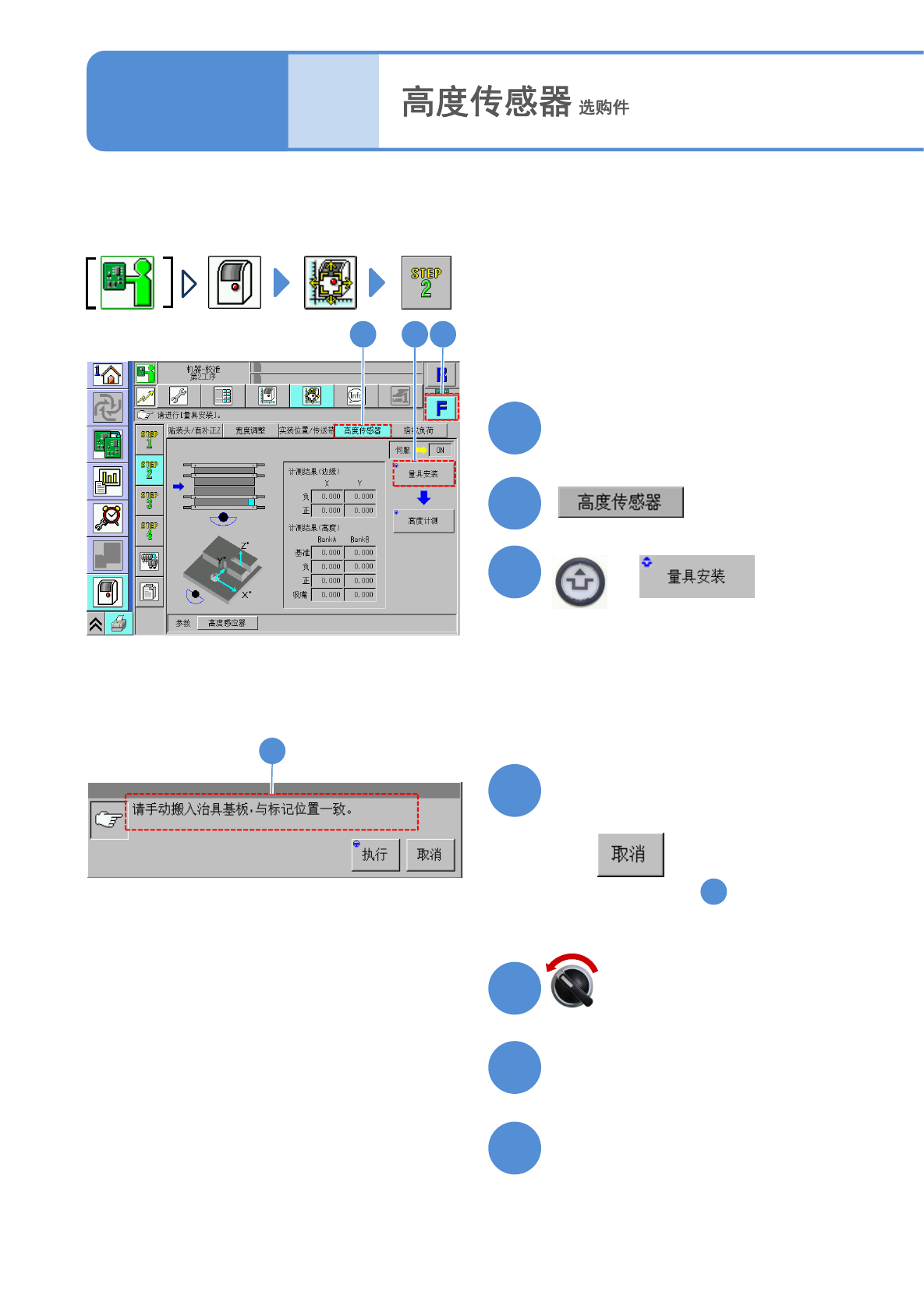

选择工作台
●选择进行校准的工作台。
(只能在前侧进行作业)
通过高度传感器测量基板上面数个部位的表面高度，并通过测量结果来事先预测基板弯曲状态，以便在贴
装动作时，进行吸嘴下降位置的控制。轻量16吸嘴贴装头、12吸嘴贴装头、8吸嘴贴装头、3吸嘴贴装头的
操作共通。在执行校准之前，请取下全部的支撑销。
+
12 3
(确认搬送轨道上是否有基板)
●当存在基板时，请按照画面指示取下基
板。
13-7
-1
确认提示
■不进行作业时
(贴装头保持 的状态)
1
( )
1
维修保养篇
13-7
打开安全盖
如果有必要，取下基板支撑销
→ 『操作篇』(P.2-5-3)
伺服开关置于OFF
1
2
3
4
6
5
7
4
(将执行宽度调整)
(贴装头移动到退避位置)
NPM-W2 EJM7DC-MB-13M-02
13-1-1
-2
