NPM-W2 EJM7DC-MB-13M-02 13-6 -5 / 3 维修保养篇 1 3 - 6 ■ 传送带类型 A) 双轨传送带的情况 B) 单轨传送带的情况 操作画面因传送带模式的双轨和单轨 区别 而有变化。 操作画面因传送带模式而会自动切换 。 在双轨模式下，显示出轨道 1 、轨道 2 的选择画面，进行各轨道的校准。 在单轨模式下，仅实施轨道 1 的操作。 2 个模式的操作内容相同。
NPM-W2 EJM7DC-MB-13M-02
13-6
-4
ṗ
确认提示
●取消时
(仍然是 的画面)
19
20
12
(贴装头移动到退避位置)
NPM-W2 EJM7DC-MB-13M-02
13-6
-5
/ 3
维修保养篇
13-6

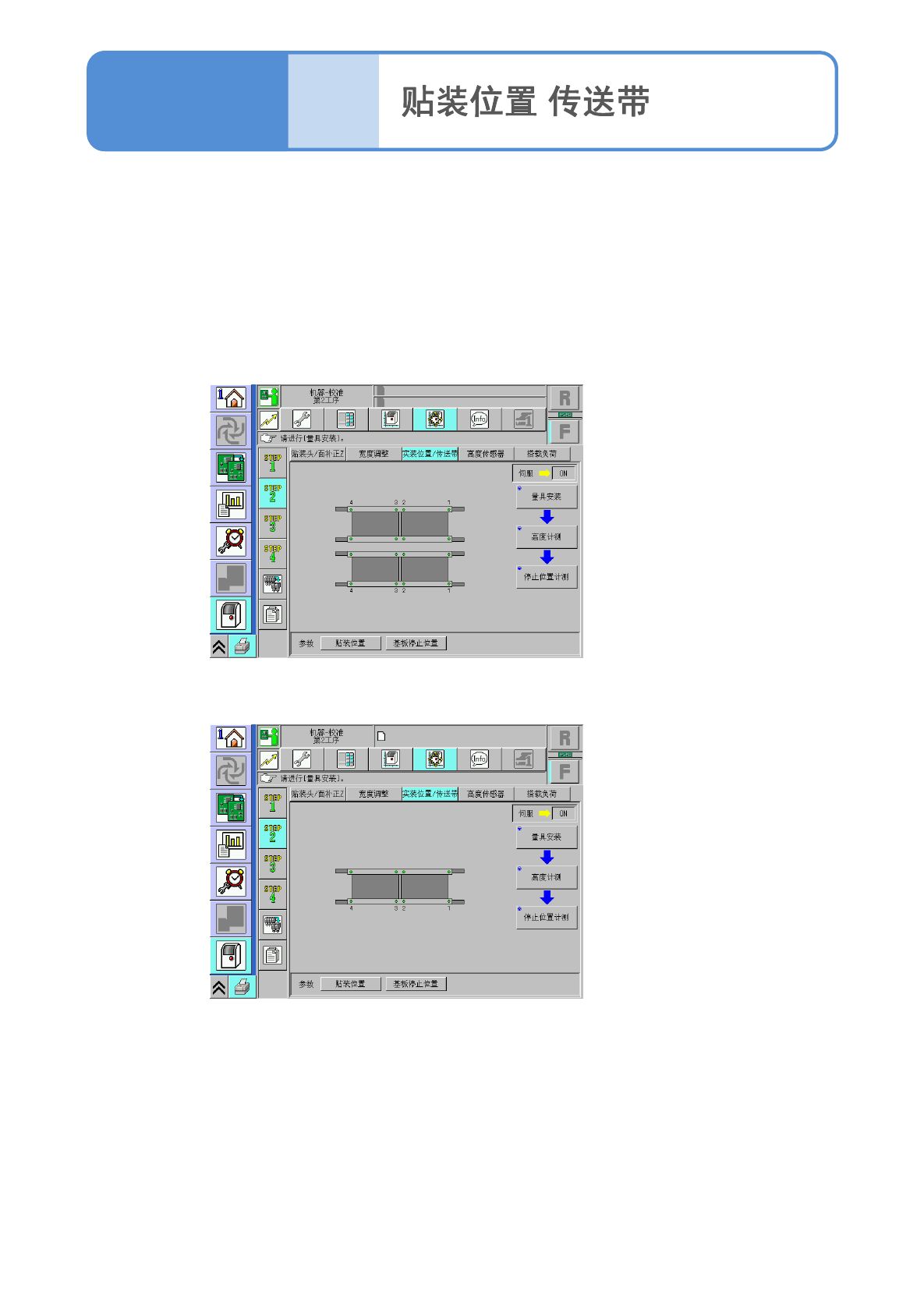

■传送带类型
A)双轨传送带的情况
B)单轨传送带的情况
操作画面因传送带模式的双轨和单轨区别而有变化。
操作画面因传送带模式而会自动切换。
在双轨模式下，显示出轨道1、轨道2的选择画面，进行各轨道的校准。
在单轨模式下，仅实施轨道1的操作。2个模式的操作内容相同。
NPM-W2 EJM7DC-MB-13M-02
( )
1

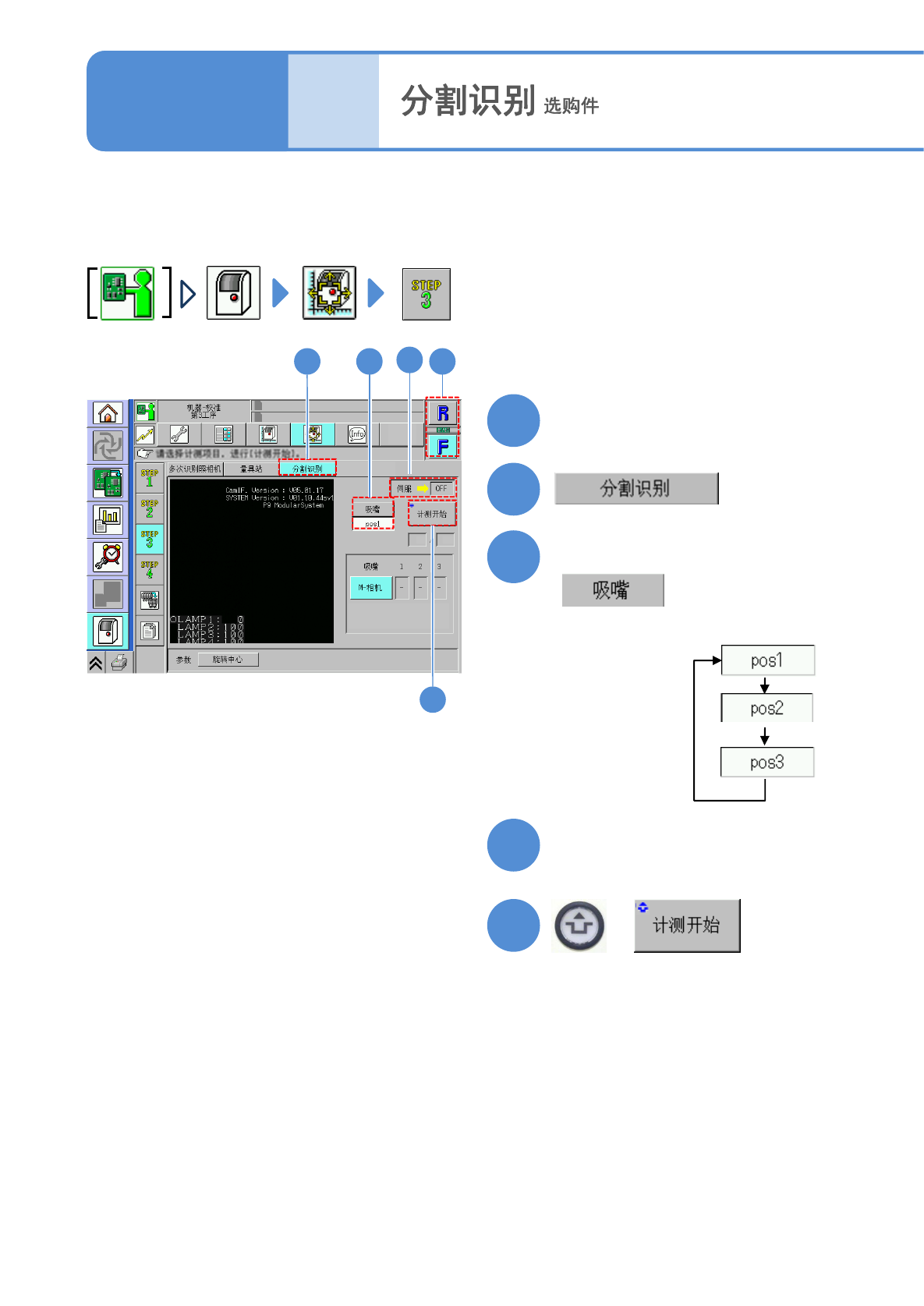

当识别元件比标准元件大之际，使用本功能。通过分割识别后计算补正值，并以这个补正值进行实装。
(只限3吸嘴贴装头)
●QFP、连接器等 X方向: ～ 145.2 mm、Y方向: 45 ～ 80 mm
●上述以外元件 X方向: ～ 145.2 mm、Y方向: 45 ～ 90 mm
1
13-11
-1
维修保养篇
13-11
1
2
选择工作台
2
3
选择吸嘴
选择需要计测的吸嘴。
3
4
确认伺服开关是否为ON
(如果为OFF，即将其置于ON)
5
+
(只选择3吸嘴贴装头)
4
5
