NPM-W2 EJM7DC-MB-13M-02 + 贴装负荷 13-8-1 -3 确认的提示 ●取消时 ( 仍然是 的画面 ) 1 ( 每按一次，吸嘴位置 No. 会变化 ) ●选择进行校准的位置。 + 2 维修保养篇 1 3 - 8 - 1 打开安全盖 准备安装吸嘴 伺服开关置于 OFF 1 1 12 13 15 16 14 1 1 12 13 ( 贴装头移动到作业位置 )
NPM-W2 EJM7DC-MB-13M-02
7
设置搭载负荷的测定治具
●把治具推压在轨道的基准侧进行设定，
使治具的右端对准传送带的基板夹具端
面。
搭载负荷测定治具
※左图是前基准规格。
后基准规格时，从设备前侧看，搭载负荷测定治具
的方向相同。
8
把电源线插入交换台车的电源供
给部分的任何一个插座
电源供给部
负荷测量仪表
上面轨道
前侧
13-8-1
-2
搭载负荷测定治具
ṗ
9
10
关闭安全盖
伺服开关置于ON
配线时要注意不要干扰到贴装头。
(以照片为参考，注意吸嘴交换器和裸电缆之间的
配线)
NPM-W2 EJM7DC-MB-13M-02
+

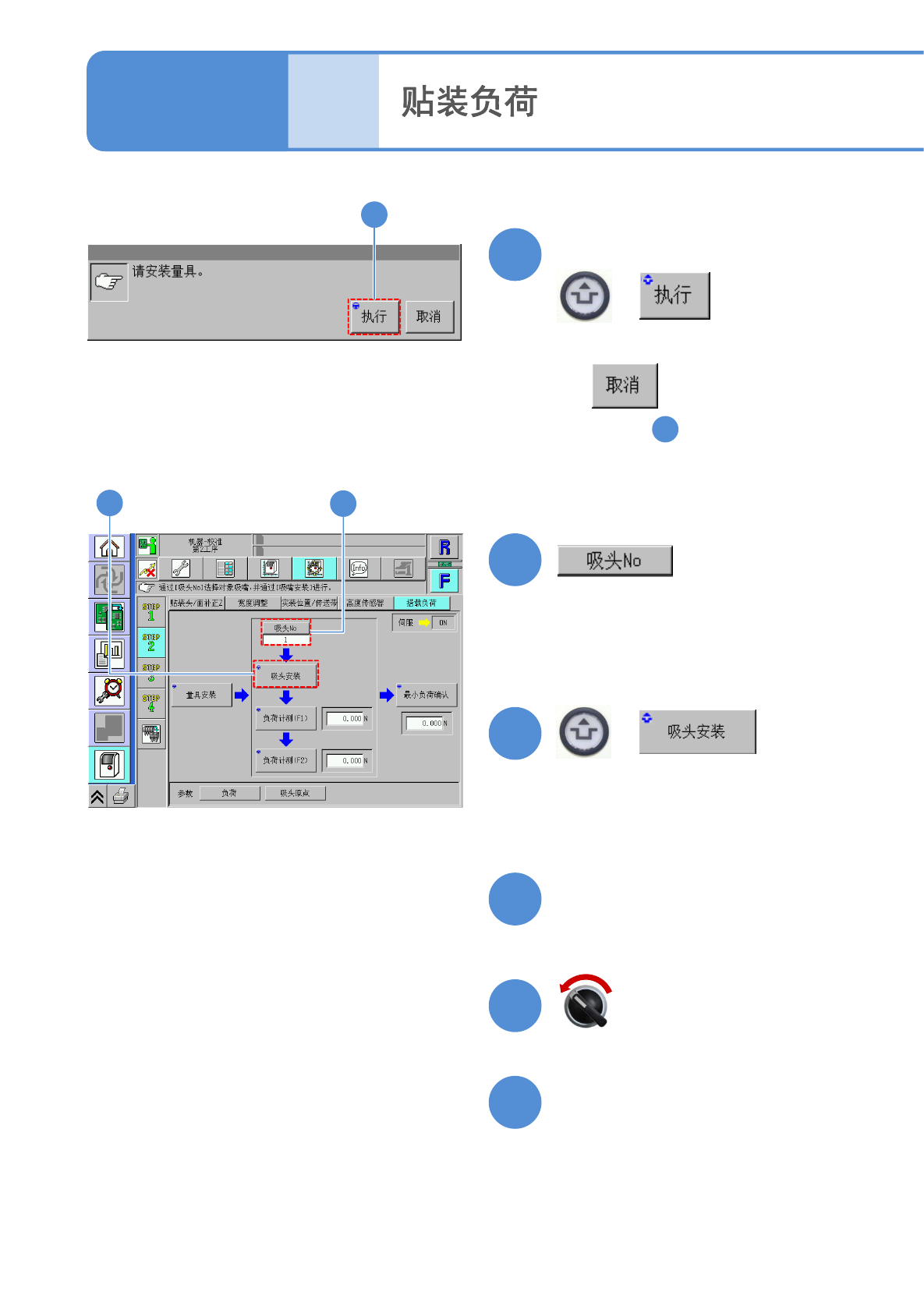

贴装负荷
13-8-1
-3
确认的提示
●取消时
(仍然是 的画面)
1
(每按一次，吸嘴位置No.会变化)
●选择进行校准的位置。
+
2
维修保养篇
13-8-1
打开安全盖
准备安装吸嘴
伺服开关置于OFF
11
12
13
15
16
14
11
12
13
(贴装头移动到作业位置)
NPM-W2 EJM7DC-MB-13M-02
+

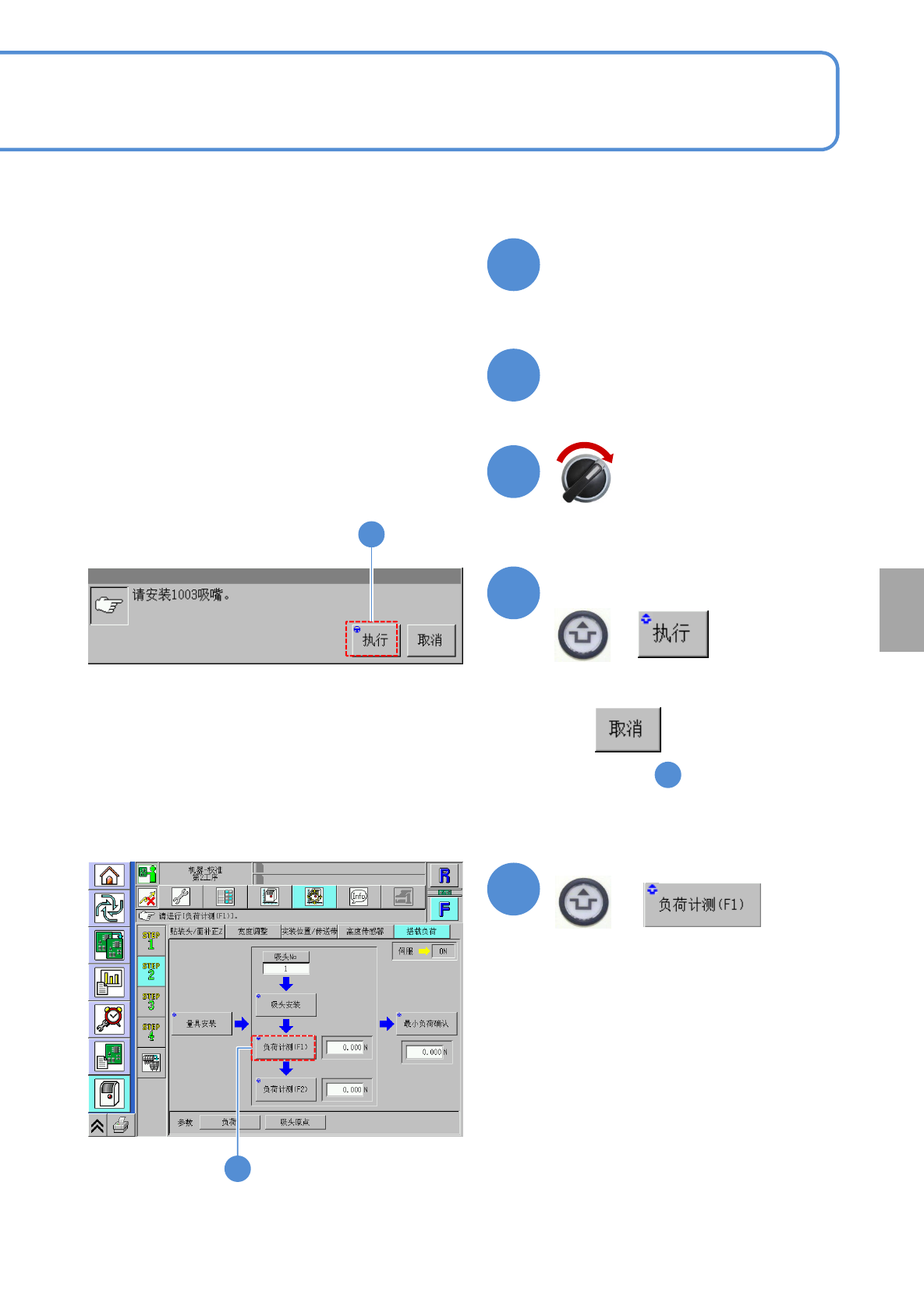

安装吸嘴
关闭安全盖
●在测定吸嘴位置安装。(使用1003吸嘴)
13-8-1
-4
ṗ
伺服开关置于ON
●读取测定中的稳定值。
关于负荷测定值，由于吸嘴和治具接
触的瞬间数值会增大，无法获取正确
的测定值。因此，不显示最大值而是
使用标准值进行测定。
●负荷测量仪表的切换方法
(→P.13-8-2)
+
(进行校准作业)
确认提示
●取消时
(仍然是 的画面)
17
18
19
21
20
12
21
20
