NPM-W2 EJM7DC-MB-13M-02 搭载负荷 13-8-2 -5 校正的方法 2 在负荷测量仪表放置 1 kg 的砝码 ( 显示数值，指示灯闪烁 ) ( 校正完毕，指示灯变为亮灯 ) 确认显示数值是否稳定 ( 输入数值 2 被设定 ) 确认显示数值 ( 显示数值 2 被设定 ) ■显示内容不同时 ( 显示闪烁 ) 按 键，进行选择 13 14 15 16 17 18 14 15 14 15 17 17 18 ( ) 3 维修…
NPM-W2 EJM7DC-MB-13M-02
13-16
-1
1
打开安全盖
2
5
4
关闭安全盖

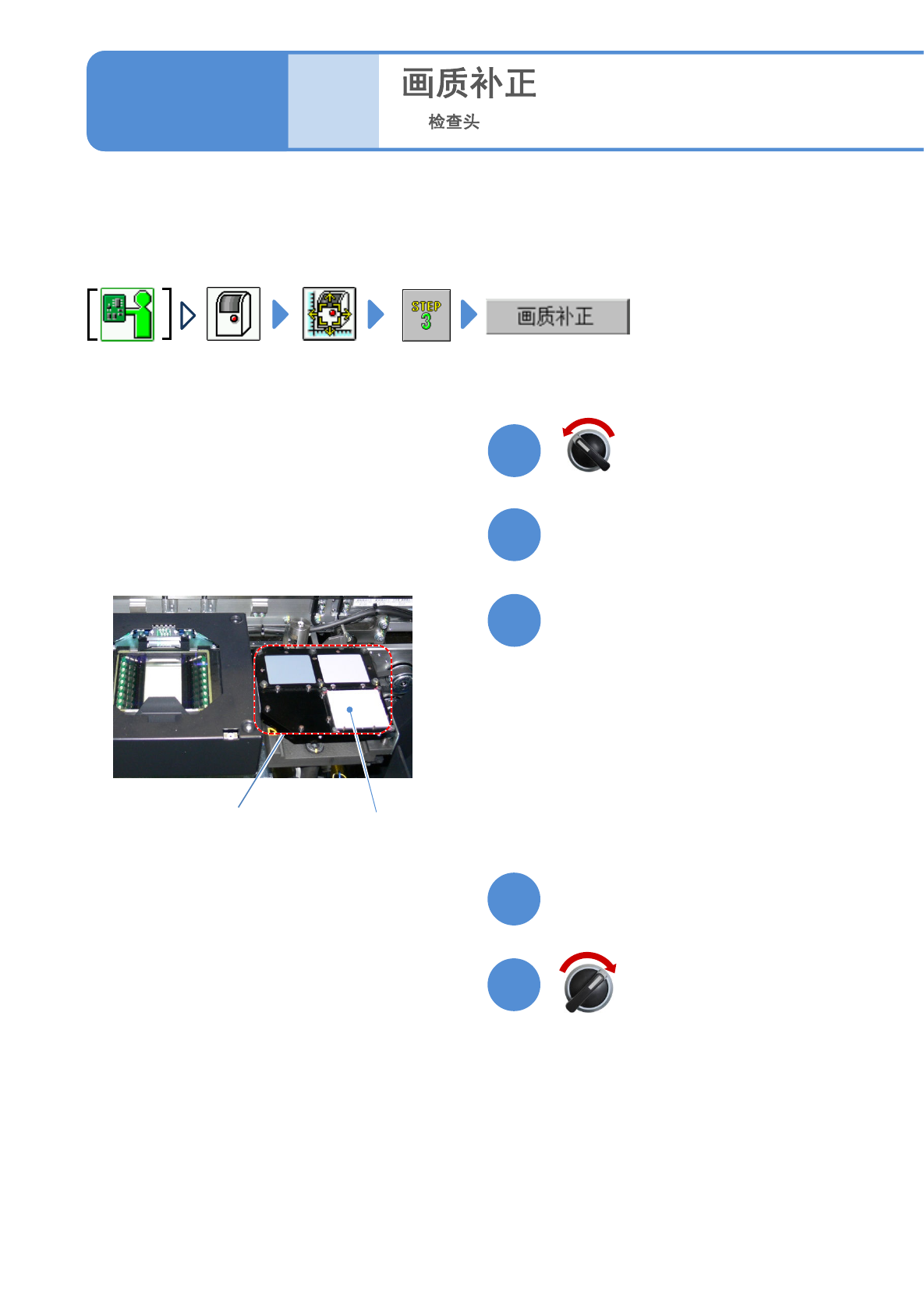

检查头根据彩色照相机拍摄的图像来计测锡膏及元件的位置。为了保证计测的正确性而进行对于拍摄到图像
的歪斜进行补正。
画质补正使用歪斜补正板。设备通过得到保证的高精度治具计测到的结果来进行图像的补正。
3
歪斜补正板校正治具
确认校正治具及歪斜补正板
伺服开关置于OFF
伺服开关置于ON
(2D )
维修保养篇
13-16
●进行校准时，请确认校正治具是否被固
定，以及歪斜补正板是否有脏污。当发
现脏污时，请使用吹气毛刷清扫。
NPM-W2 EJM7DC-MB-13M-02
搭载负荷
13-8-2
-5
校正的方法 2
在负荷测量仪表放置1 kg的砝码
(显示数值，指示灯闪烁)
(校正完毕，指示灯变为亮灯)
确认显示数值是否稳定
(输入数值2被设定)
确认显示数值
(显示数值2被设定)
■显示内容不同时
(显示闪烁)
按 键，进行选择
13
14
15
16
17
18
14
1514
15
17
1718
( )
3
维修保养篇
13-8-2
16
NPM-W2 EJM7DC-MB-13M-02
13-8-2
-6
19
19
20
21
1920
21
确认少数点的位置
(少数点的位置被设定)
■变更时
(显示闪烁)
按1秒以上
(返回运转状态)
按 键，进行选择
