NPM-W2 EJM7DC-MB-13M-02 13-16 -1 1 打开安全盖 2 5 4 关闭安全盖 检查头根据彩色照相机拍摄的图像来 计测锡膏及元件的位置。为了保证计测的 正 确性而进行对于拍摄到图 像 的歪斜进行补正。 画质补正使用歪斜补正板。设备通过 得到保证的高精度治具计测到的结果来进 行 图像的补正。 3 歪斜补正板 校正治具 确认校正治具及歪斜补正板 伺服开关置于 OFF 伺服开关置于 ON (2D ) 维修保养篇 1 …
NPM-W2 EJM7DC-MB-13M-02
ṗ
13-15
-3
9
10
9
10

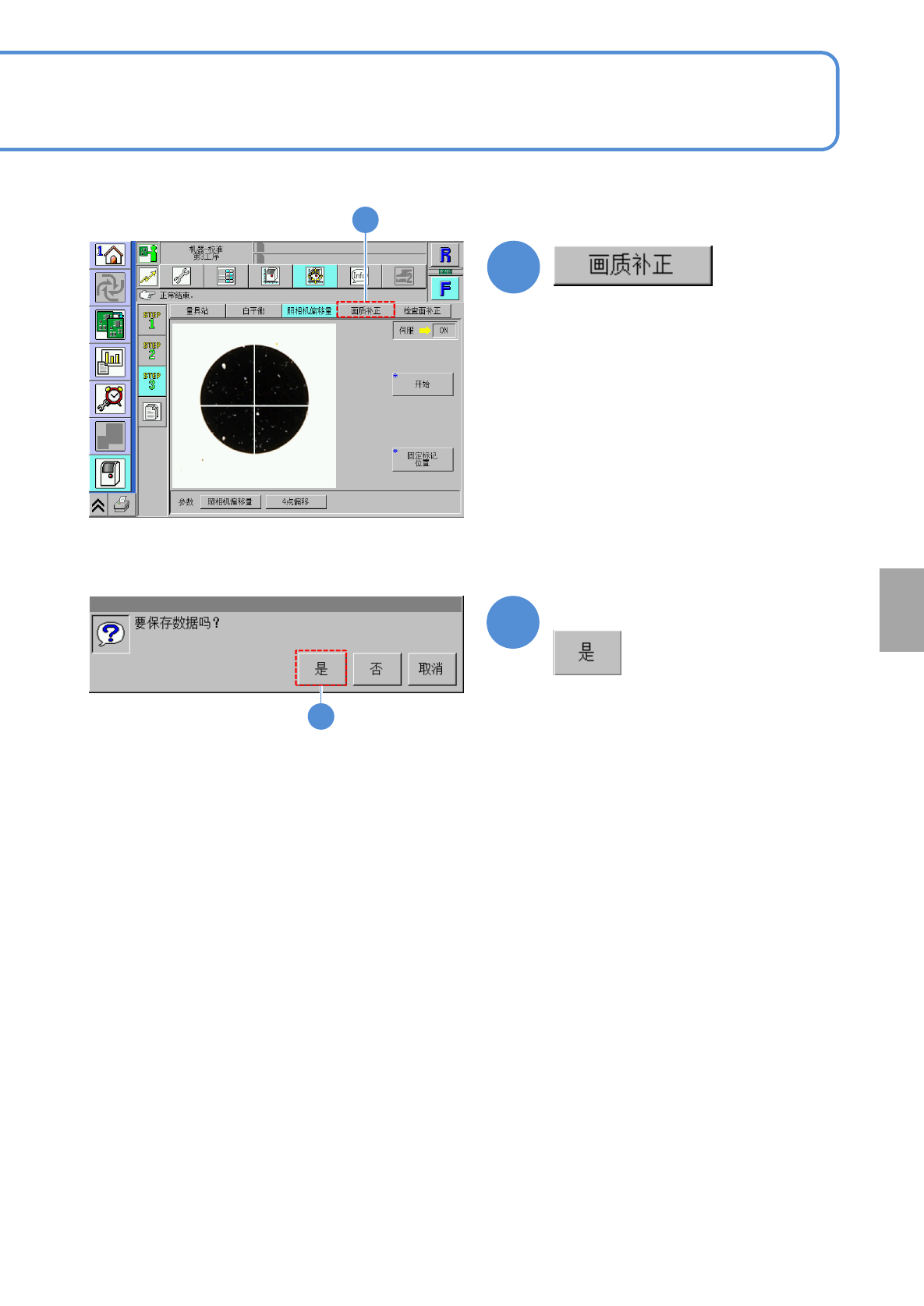

确认提示
(将保存通过校准得到的数据)
NPM-W2 EJM7DC-MB-13M-02
13-16
-1
1
打开安全盖
2
5
4
关闭安全盖
检查头根据彩色照相机拍摄的图像来计测锡膏及元件的位置。为了保证计测的正确性而进行对于拍摄到图像
的歪斜进行补正。
画质补正使用歪斜补正板。设备通过得到保证的高精度治具计测到的结果来进行图像的补正。
3
歪斜补正板校正治具
确认校正治具及歪斜补正板
伺服开关置于OFF
伺服开关置于ON
(2D )
维修保养篇
13-16
●进行校准时，请确认校正治具是否被固
定，以及歪斜补正板是否有脏污。当发
现脏污时，请使用吹气毛刷清扫。
NPM-W2 EJM7DC-MB-13M-02
13-16
-2
6
7
8
选择工作台
7
(检查头开始动作，计测照相机的偏移量)
确认是否正常结束
6
8
ṗ
●当发生错误时，请确认歪斜补正板是
否脏污。如果脏污，请用吹气毛刷清扫
后再次实施测量。
●如果通过上述方法仍无法消除错误，
请与敝公司联络。
+
