NPM-W2 EJM7DC-MB-13M-02 贴装确认和反映 ( 贴装 ) 3 2 1 ( 第 1 层 ) ( 第 2 层 ) 13-21-2 -4 ṗ ߼ 传入玻璃基板 ●生产准备完毕后，一传 入玻璃基板，就开始生 产。 连接设备时，请把邻接的 设备的基板宽度设定为 21 6 mm ，从上游侧的设备传入 基板。 注意 4 5 6 ●显示吸头照相机的画 面，能够看到计测中 的芯片。 7 在精度验证动作中，请不要按 STOP 按钮。 否…

100%1 / 568
NPM-W2 EJM7DC-MB-13M-02
精度验证
3
13-21-2
-3
1005JIG芯片安装后的玻璃基板
JIG_BGA贴装后的玻璃基板
背景板
(黒色海绵)
准备玻璃基板
生产准备 3 (准备验证所需材料)
①准备用来确认贴装精度的玻璃基板组件(N610108752AA)。
(随机附带玻璃基板、背景板、镜子)
元件 背景
JIG_BGA
黒色海绵
(按照背景板原样设置)
1005JIG芯片: ERJJ02AAAAAV，
0402R等
将镜子放入玻璃与背景板之间。
(参照随机附带在玻璃基板组件上的步骤说明)
1005JIG芯片
●粘贴到贴装元件的区域(大致位于下图的虚线框内)
●注意不要盖住玻璃两端的识别标记。
●注意不要让气泡进入。
②相应需要验证精度的元件，准备背景。
③在玻璃基板上粘贴双面胶带。
镜子贴装区域
JIG_BGA
贴装区域
2
( )
维修保养篇
13-21-2
NPM-W2 EJM7DC-MB-13M-02

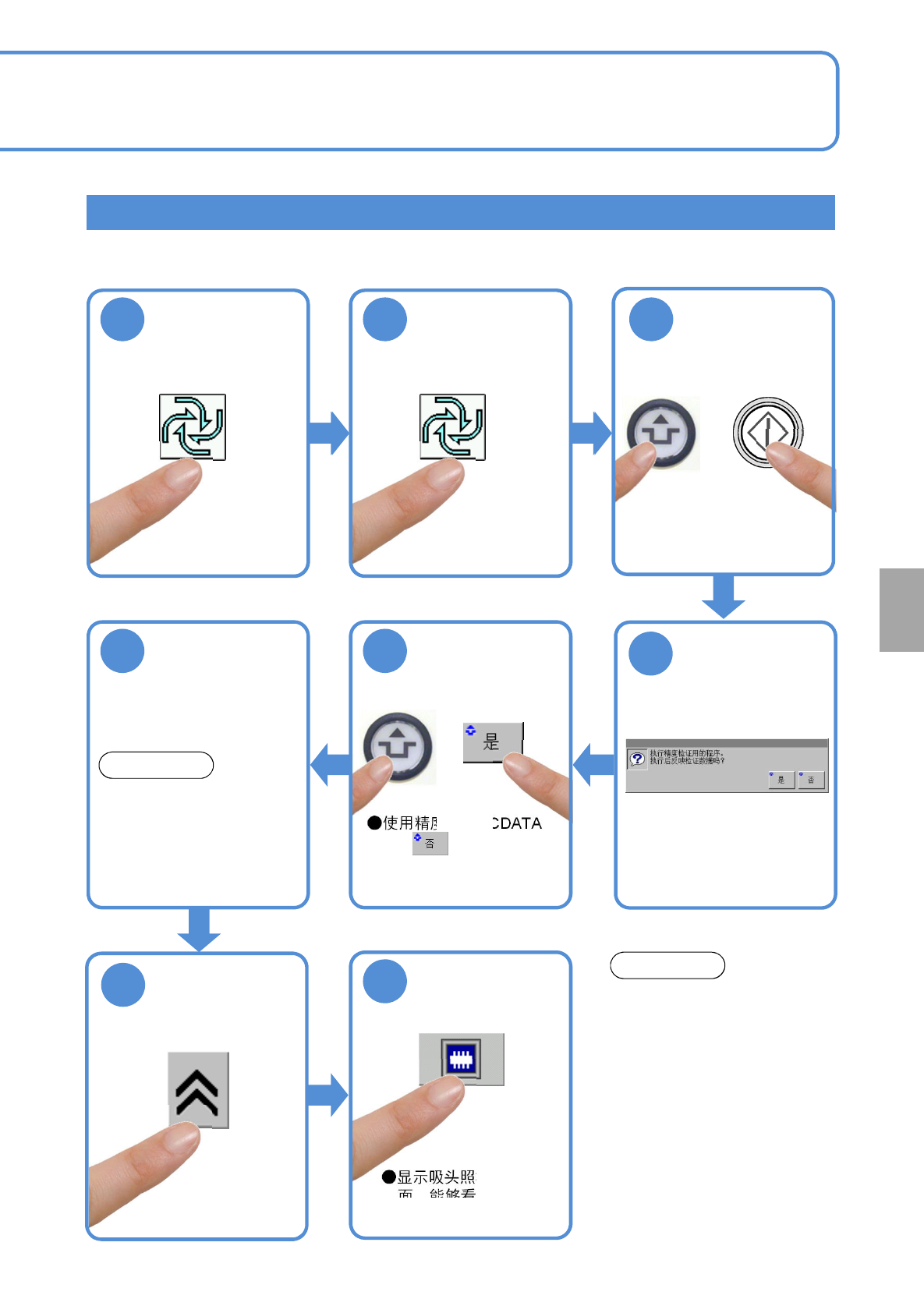

贴装确认和反映 (贴装)
321
(第1层)
(第2层)
13-21-2
-4
ṗ
߼
传入玻璃基板
●生产准备完毕后，一传
入玻璃基板，就开始生
产。
连接设备时，请把邻接的
设备的基板宽度设定为216
mm，从上游侧的设备传入
基板。
注意
4
56
●显示吸头照相机的画
面，能够看到计测中
的芯片。
7
在精度验证动作中，请不要按
STOP按钮。
否则，将不能在精度验证动作的
中途开始重新操作。
注意
8
确认信息
●使用精度验证MCDATA
时:
(→ P.13-21-1
-1
‘■验证数
据的反映’)
ACTIVATION
ACTIVATION
NPM-W2 EJM7DC-MB-13M-02
精度验证
1

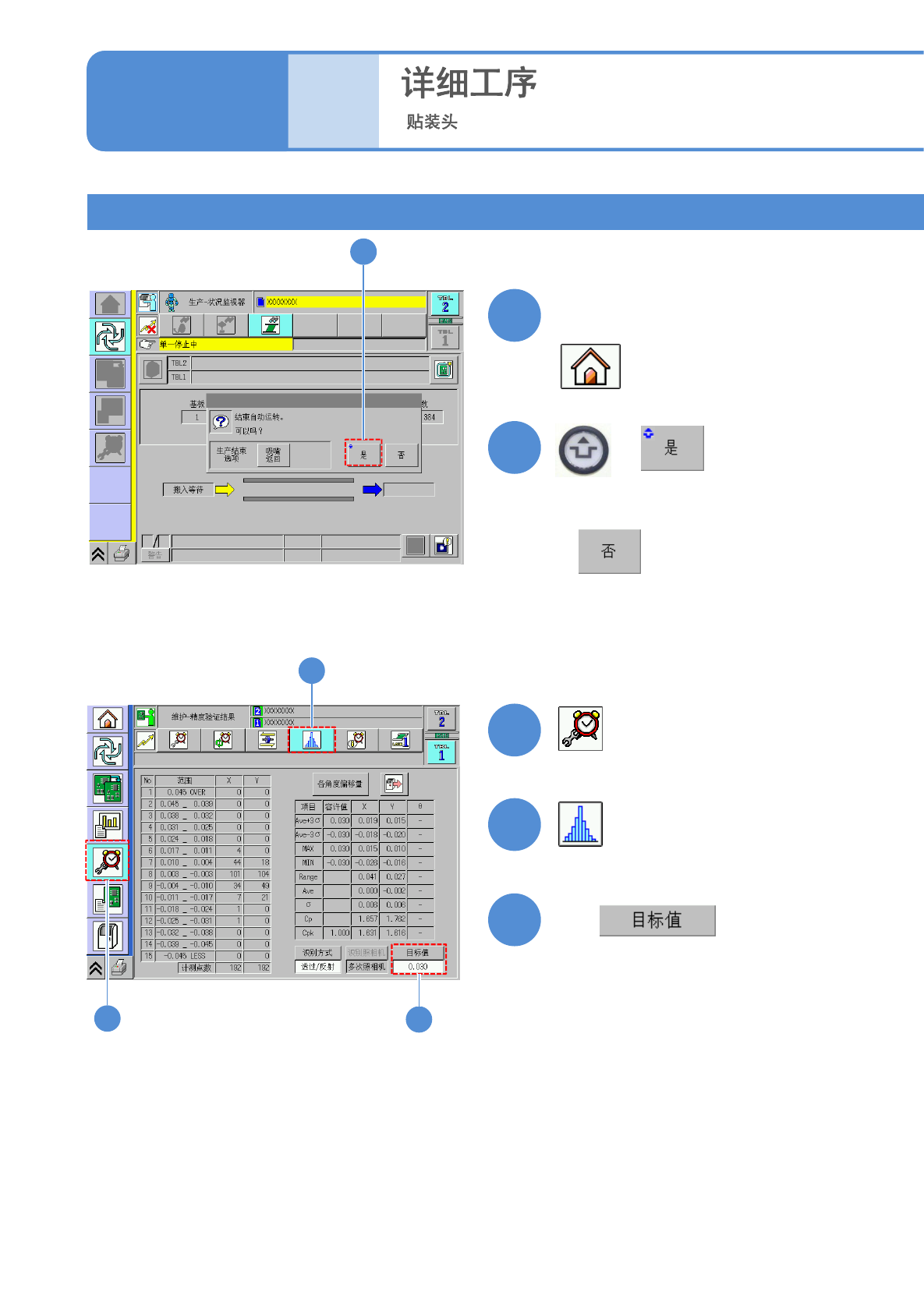

贴装结束后
贴装确认和反映 (贴装结果的确认)
2
(自动运转结束)
+
2
13-21-2
-5
3
4
5
通过 切换
■不结束时
3
( )
维修保养篇
13-21-2
3
4
5
(→ P.13-21-1
-2
‘■精度验证的目标值’)
