NPM-W2 EJM7DC-MB-14M-03 ■初级电源 14-1 不会结露的环境 ●温度 :10 ~ 35 ℃ ●湿度 :25 ~ 75 %RH 可以进行维修保养 作业的充分空间 按照配置图 , 在地面 上画好基准线 ■空气源 ●使用被空气吹风机清洁过的空气。 ●气压 :0.5 ～ 0.8 MPa 空气供给后，用调节器把气压调节在 0.5 ～ 0.505 MP a 。 ●空气供给量 :200 L/min(A.N.R.) ●连接管子的…
14
NPM-W2 EJM7DC-MB-14M-03

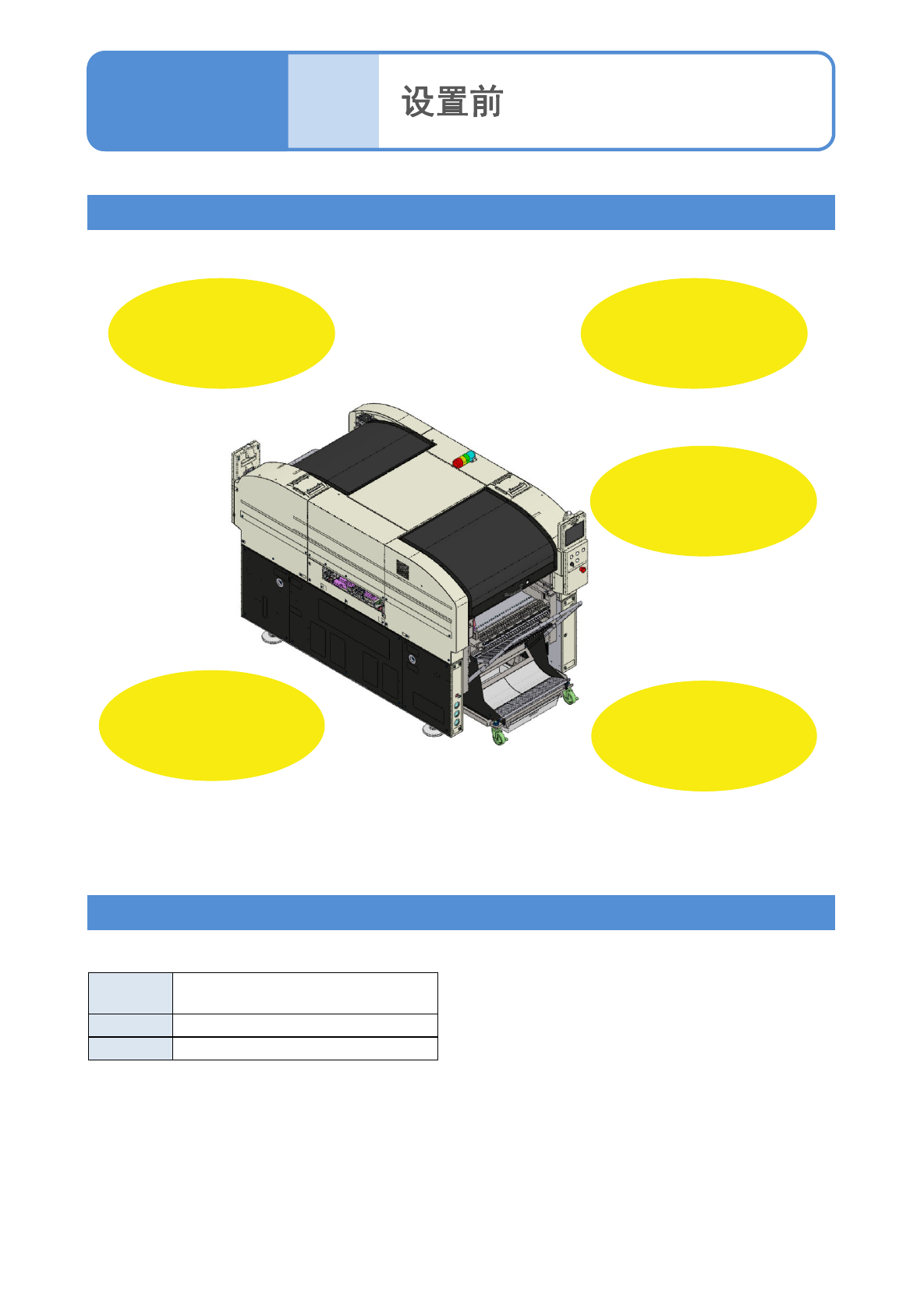

■初级电源
14-1
不会结露的环境
●温度:10 ~ 35℃
●湿度:25 ~ 75 %RH
可以进行维修保养
作业的充分空间
按照配置图,在地面
上画好基准线
■空气源
●使用被空气吹风机清洁过的空气。
●气压:0.5 ～ 0.8 MPa
空气供给后，用调节器把气压调节在
0.5 ～ 0.505 MPa。
●空气供给量:200 L/min(A.N.R.)
●连接管子的接入口的尺寸:3/8
平坦的
混凝土地面
●设置场所的耐负荷:
4903 N/m
2
以上
●必须从工厂所管理的电源设备给予提供。
(公共低电压供电系统:请勿直接连接到商用电源)
通常使用
电源
3相AC 200/220 ±10 V
380/400/420/480 ±20 V
频率 50 / 60 Hz ±5 %
额定容量
2.8 kVA
确认设置场所
确认初级电源、空气源的规格
●“外形尺寸”(→ 『操作篇』P.9-1-3)、“高度”(→ 『操作篇』P.9-1-1)
水平场所
●基板搬送高度:900～920 mm
(单体、生产线连接)
维修保养篇
14-1
NPM-W2 EJM7DC-MB-14M-03

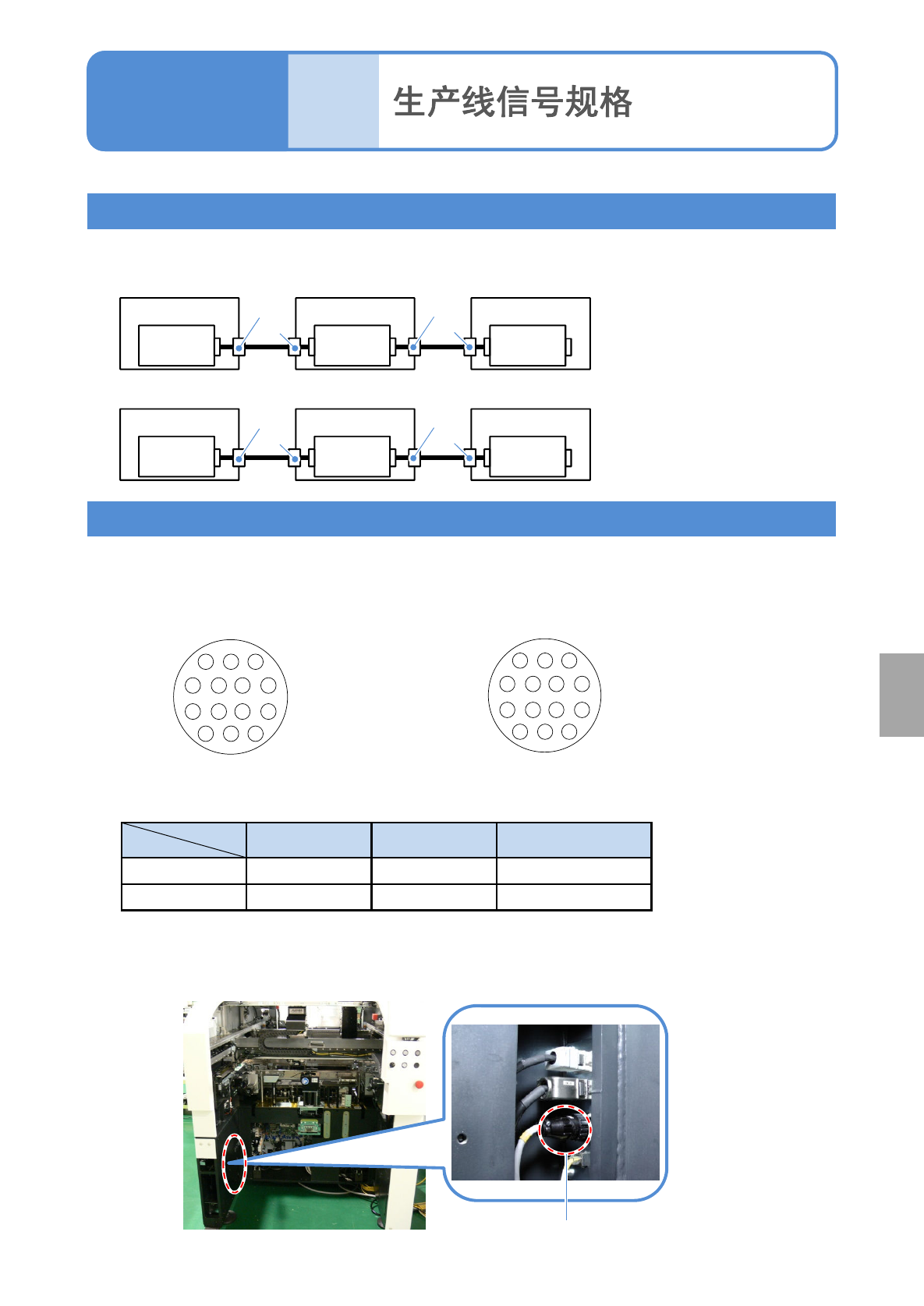

14-6-2
-1
生产线信号
在前后工序之间的交接基板及信号在各设备之间用一根电缆连接。
1
2
3
47
8
11
14
13
12
3
2
1
74
11
8
12
13
14
SMEMA的连接器为AMP简易连接型。
■下图是从连接器连接口所看到的连接插头排列
电缆侧连接插头排列 (阳插头)
连接器 插头 应变释放
电缆侧
AMP 206044-1 AMP 66103-2 AMP206070-1
设备侧
AMP 206043-1 AMP 66105-2 -
■电缆侧和设备侧的零部件编号
■SMEMA连接器位置(后侧左右)
连接器的连接插头排列
设备侧连接插头排列 (阴插头)
周边装
置的连
接
维修保养篇
14-6-2
■基板输送方向( 左 → 右 )
设备1
Control
Box
设备2
Control
Box
设备3
Control
Box
■基板输送方向( 左 ← 右 )
设备3
Control
Box
设备2
Control
Box
设备1
Control
Box
-XR
与下个工序设备连接的连接器
-XL
与前工序设备连接的连接器
SMEMA连接器
-XL
-XR
-XL
-XR
-XL
-XR
-XL
-XR

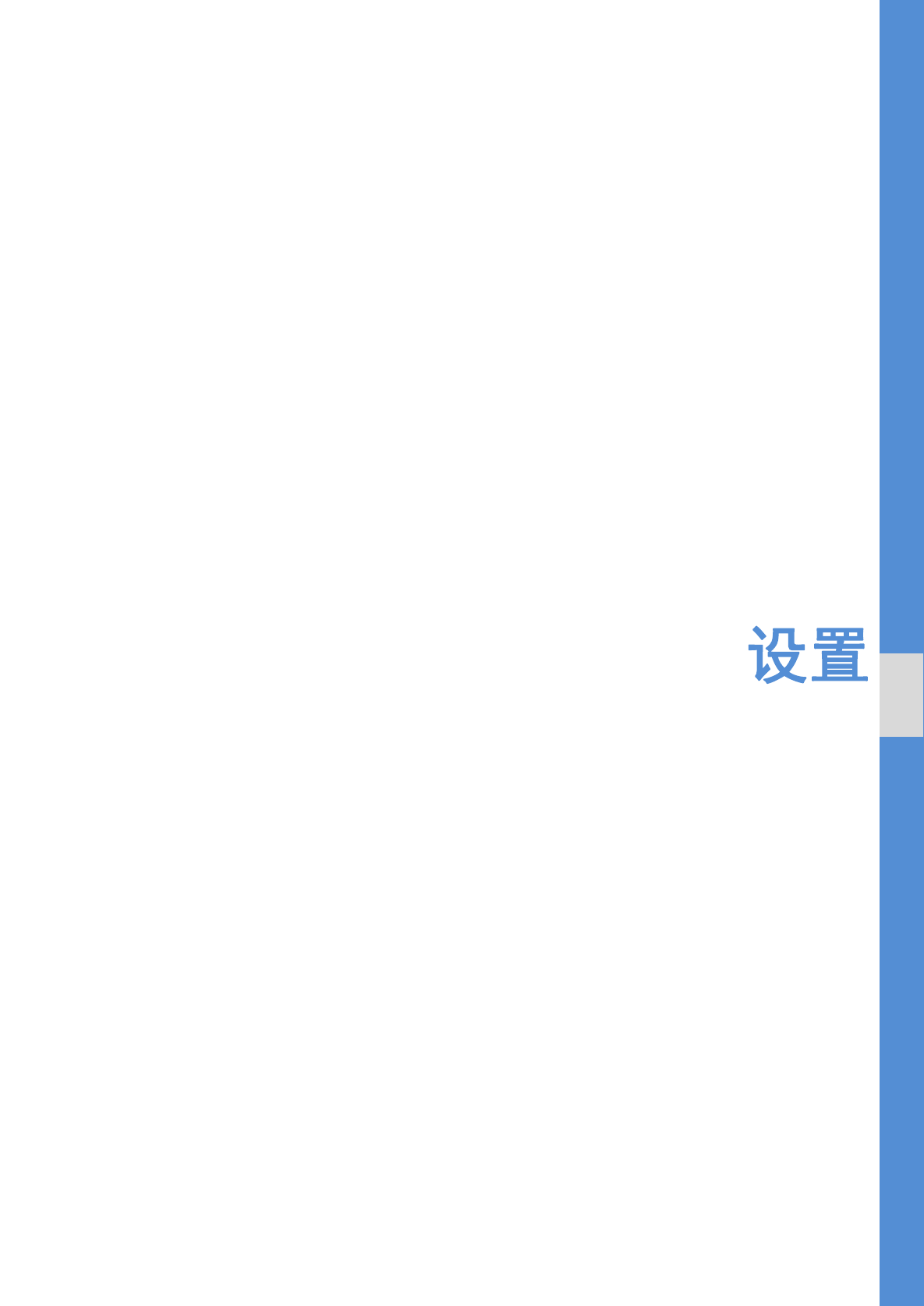

设
置
1
