NPM-W2 EJM7DC-MB-14M-03 14-4-3 -1 1 切换初级电源的电压 ( 变压器的初级电源电压可以变更为以下电压 ) ●根据供电电压进行调整。 使用工具 : 六角板手 (4 mm) 、附属的专用螺丝刀 ●在 AC 290 V 以上 (A C 380 V 以上的分支 ) 的状态使用时， 请确认地线和各相之间电压处于 AC 290 V 以下，并且供给 电源侧用星形接法将 N( 中性 ) 端子连接到地线。 初级电源和设备…
NPM-W2 EJM7DC-MB-14M-03
14-4-2
-2
3
4
插入专用螺丝刀
电缆插入口
专用螺丝刀
●确认工厂的PE线是否与地线连接。
7

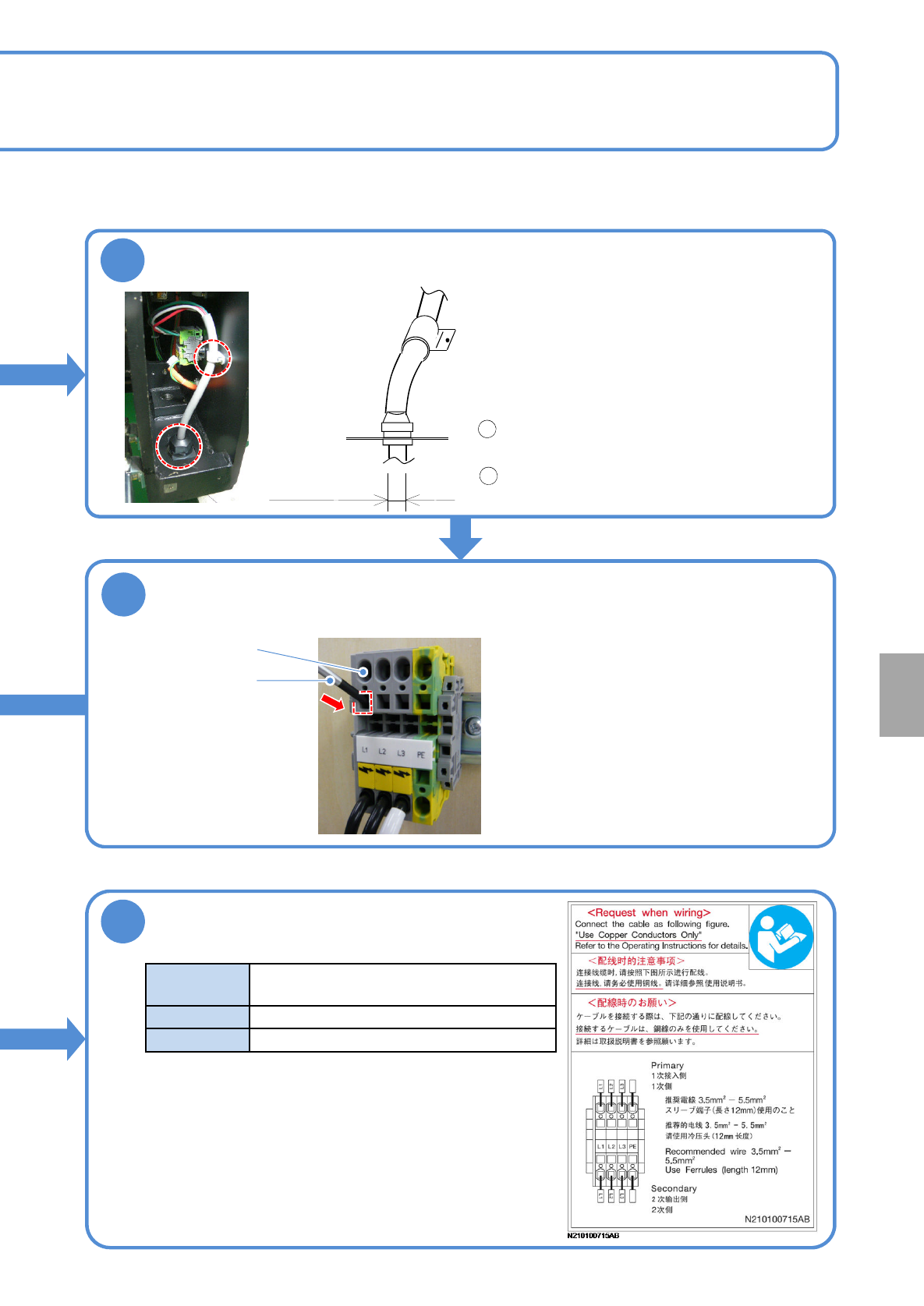

供电之前请确认以下条件
通常使用电源
3相AC 200/220 ±10 V
380/400/420/480 ±20 V
频率
50/60 Hz ±5 %
额定容量
2.8 kVA
初级电源必须从工厂所管理的电源设备给予提供，请勿直接
连接到公共低电压供电系统(商用电源)
●插入专用工具，使电缆插入
口内部的固定金属零件可以
打开。
设
置
电缆
夹具A
按照电缆夹具A、B的顺序插入电缆
电缆
夹具B
●推荐电缆外形尺寸:13.5 ～ 18 mm
●电缆不易插入电缆夹具A时，
逆时针方向旋转拧松。
●电缆不易插入电缆夹具B时，卸下螺栓，插入电
缆后再拧紧螺栓进行固定。
插入电缆后，电缆夹具A以顺时针方向
旋转，固定电缆。
必须以100 N拉引电缆，确认是否完全被固定。
推荐电缆
外形尺寸
1
2
NPM-W2 EJM7DC-MB-14M-03
14-4-3
-1
1

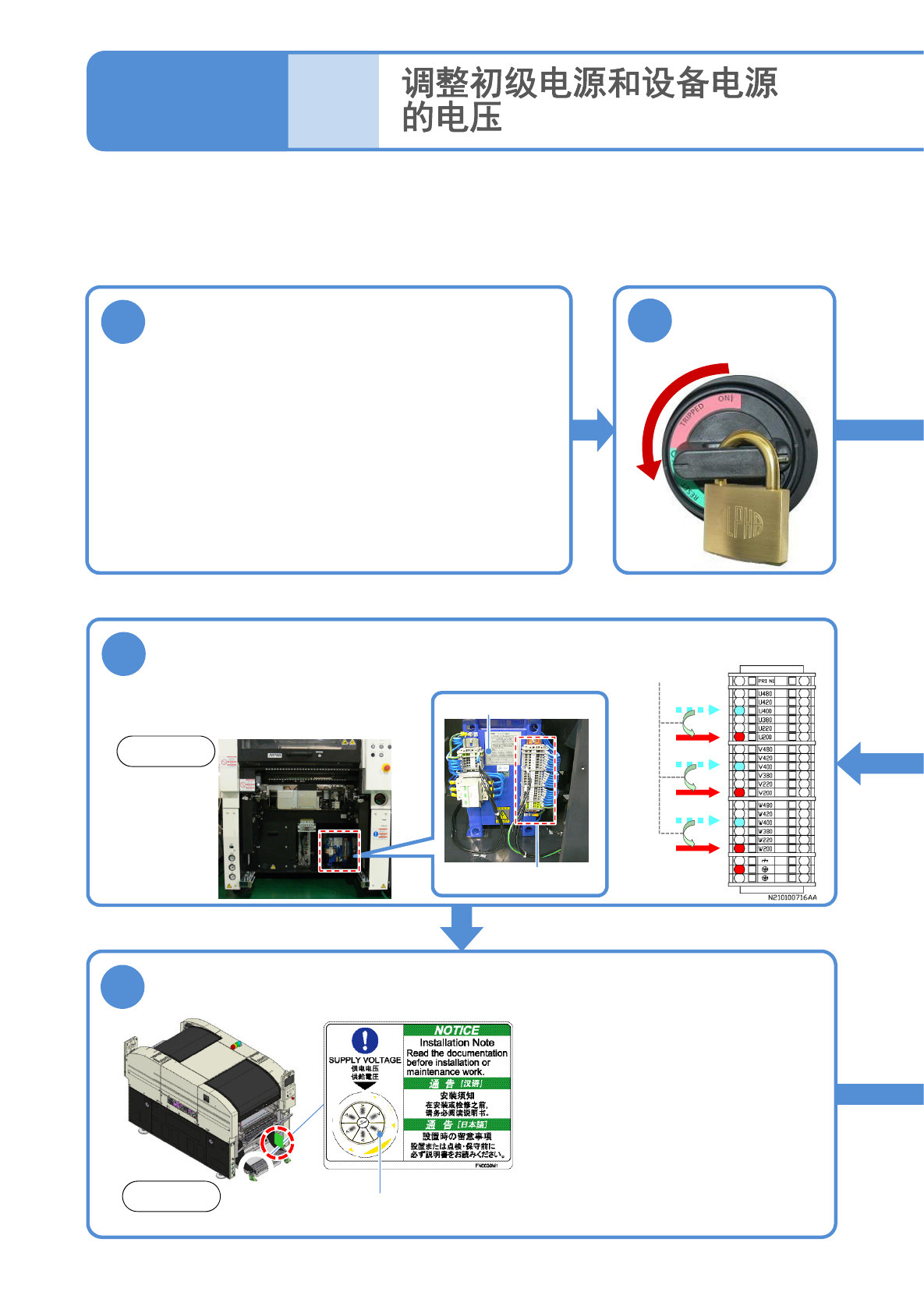

切换初级电源的电压
(变压器的初级电源电压可以变更为以下电压)
●根据供电电压进行调整。
使用工具:六角板手(4 mm) 、附属的专用螺丝刀
●在AC 290 V以上 (AC 380 V以上的分支) 的状态使用时，
请确认地线和各相之间电压处于AC 290 V以下，并且供给
电源侧用星形接法将N(中性)端子连接到地线。
初级电源和设备电源的电压不同时，请进行调整。
5
将U、V、W连接到相同电压值的分支
(例: AC400 V → 200 V 时)
●连接各电缆时，使用附属的专用工具。
这时候，请必须把棒端子完全插入。
安装安全盖，重新粘贴供电电压表示标牌的数值部分
6
●标牌数值是表示对设备的供电电
压。
变更供电电压时，购买新的标牌
重新粘贴。
这时候请根据供电电源电压把表
示标牌的数值对准 q。
1. 480 V
2. 420 V
3. 400 V
4. 380 V
5. 220 V
6. 200 V
■变压电源分支的线路图(一部分)
把主电源开关设
置为OFF后，
上锁。
2
调换
主电源
的连接
维修保养篇
14-4-3
供给电压表示标牌的数值部分
OFF
变压器
变压电源分支
前侧
前侧
NPM-W2 EJM7DC-MB-14M-03
14-4-3
-2
设
置
变更设备的电压。
例:把AC400 V变更为200 V
3
确认工厂方面的
供电电压
卸下安全盖
4

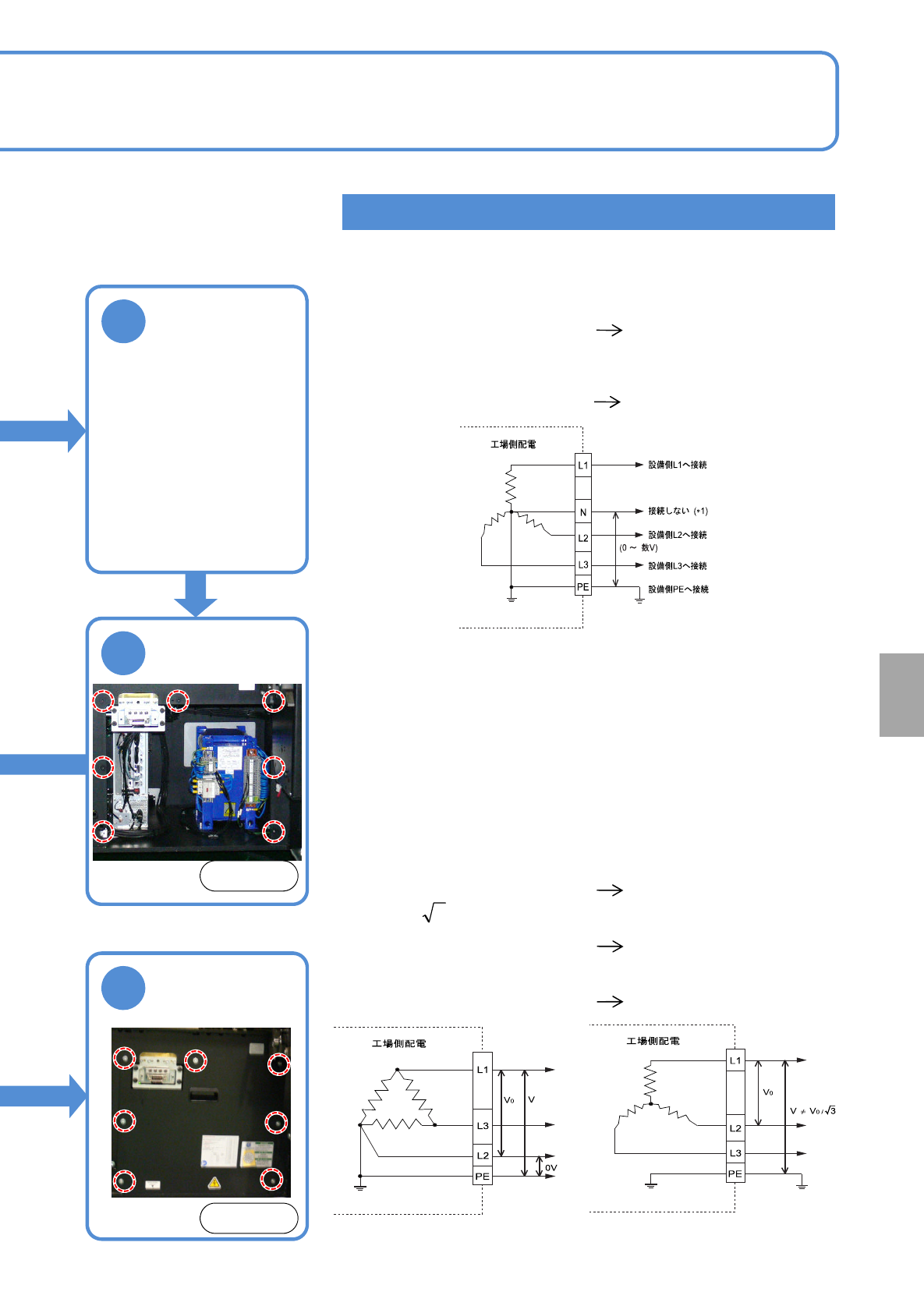

电源有否接地的简易确认方法
(用检测器确认)
■L1、L2、L3、N、PE的5根线被拉出时
(=星形接线) →N、PE之间的电压测定
(* 1)设备中不使用中性线 (N)。电缆不要连接到设备侧，为避
免端部接触端子首先进行绝缘处理。
■L1、L2、L3、PE的4根线被拉出时，有星形接线或是三
角形接线的可能性。
(三角形接线时一般接地1相)
测量各相间的电压 (V
0
) 和PE、相间的电压 (V) 后，请
进行比较。
例1) 有接地的三角形接线
例2) 无接地的星形接线
例) 接地星形接线
●螺栓:7个
●中性线接地时
数值几乎在0 ~ 几个V的范围
内稳定
AC 290 V以上时可连接
●中性线没有接地时
数值不稳定
(显示几十个V以上)
AC 290 V以上时不可连接
●V = V
0
，只有1相成为V = 0V时
三角形接线,有1相接地
AC 290 V以上时不可连接
● 稳定时
星形接线,有中性线接地
AC 290 V以上时可连接
●数值不稳定时
无接地 (接线方式不明)
AC 290 V以上时不可连接
3
0
/V
7
前侧
●螺栓:7个
前侧
安装安全盖
