NPM-W2 EJM7DC-MB-14M-03
14-7
-2
各设定的基板传送状况
设
置
基板流向
基板传出
NPM-W2以外的
前工序设备
基板流向
基板传出
NPM-W2以外的
前工序设备
■通常设定(默认值):「前工序其他公司连接」设定为「OFF」、「前工序其他公司连接 2」
设定为「OFF」
基板流向
♞基板搬出
NPM-W2
■选项设定: 把「前工序其他公司连接」设定为「ON」
■选项设定: 把「前工序其他公司连接2」设定为「ON」
基板检测传感器
贴装位置「ON」
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
NPM-W2的基板检测传感器(贴装位置) 成为「ON」。
NPM-W2的基板要求信号成为「OFF」。
基板要求信号「ON」
*通常在基板要求信号由「OFF」→「ON」的情况
下传出基板，所以在默认设定的状态下也不会发生
2片基板传送等故障。
但是，前工序的设备不可对应本公司设备规格时，
可能会出现在基板要求信号处于「ON」的状态下
继续传送基板的情况，所以需要变更NPM-W2的基
板传送的设定。
基板要求信号「ON」
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)成为「ON」。
NPM-W2的基板要求信号成为「OFF」。
基板要求信号「OFF」
基板传出后，NPM-W2的基板要求信号成为「ON」。
从前工序设备传出基板。
延长传送带的基板检测传感器 (前工序侧)由「ON」→
「OFF」。
NPM-W2的基板要求信号成为「OFF」。
1
2
3
4
1
2
3
4
1
2
3
4
1
2
4
3
1
2
4
基板要求信号「ON」
基板检测传感器
前工序侧「ON」→「OFF」
(延长传送带)
1
3
基板检测传感器
前工序侧「ON」
(延长传送带)
3
2
4
●「前工序其他公司连接 」和「前工序其他公司连接 2」不可同时设定为「ON」。
NPM-W2
NPM-W2
NPM-W2以外的
前工序设备
NPM-W2 EJM7DC-MB-14M-03
14-8
-1
( )
1
维修保养篇
14-8

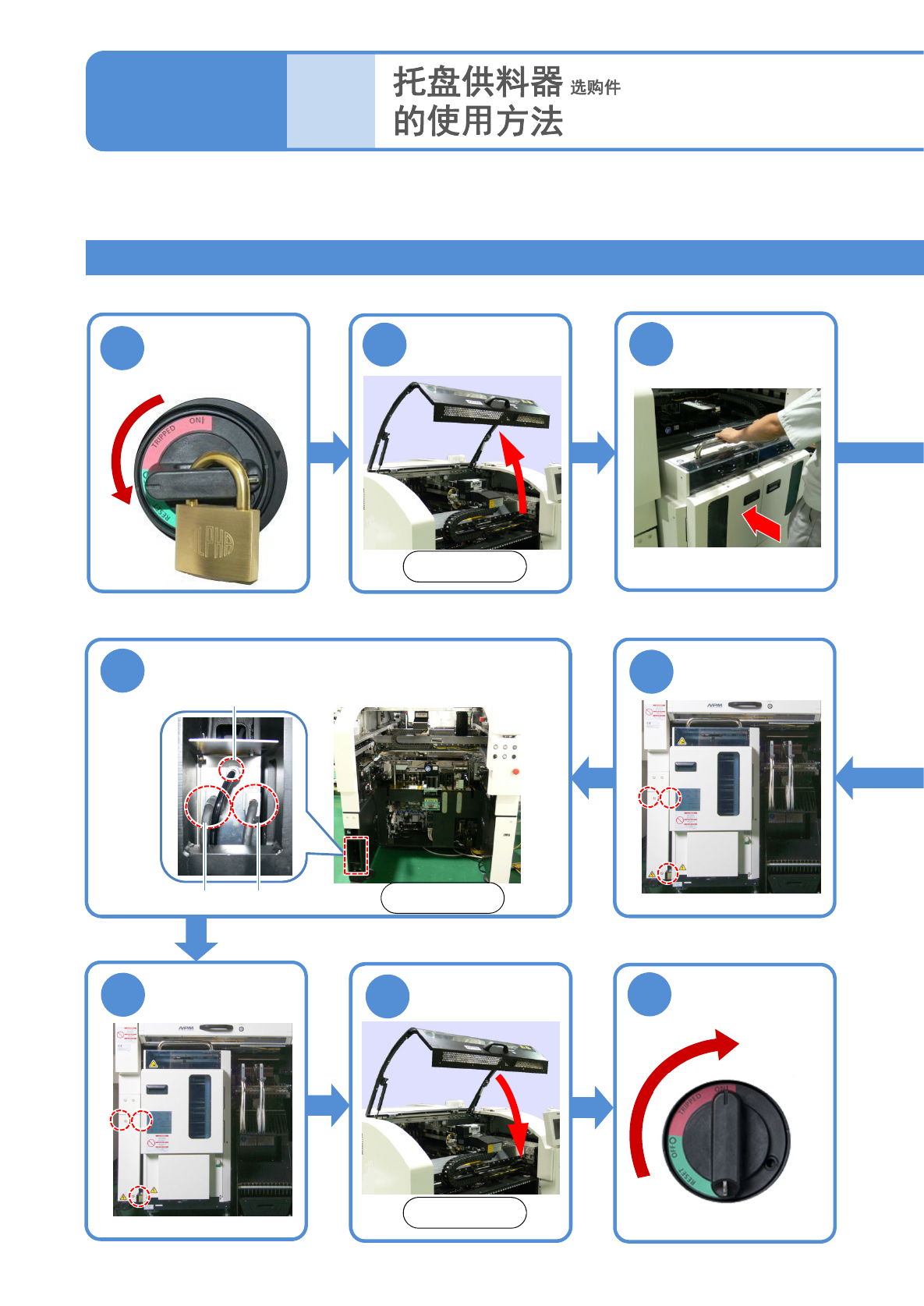

安装方法
3
2
7
连接电源电缆、通信电缆、气压管
安装托盘供料器
气压管
通信电缆
电源电缆
工具：扳手(30 mm)2个、六角扳手(3 mm)
●请注意操作时不要碰触机
器主体。
6
卸下安全盖
●螺丝:3个
8
安装安全盖
●螺丝:3个
对单式托盘供料器和双式托盘供料器的使用方法进行说明。可以在前侧和后侧进行画面操作。可以在后侧
进行安装和拆卸。
9
4
1
主电源开关置于
OFF，上锁
OFF
10
解锁
ON
后侧
后侧
后侧
NPM-W2 EJM7DC-MB-14M-03
14-8
-2
1
2
确认气压
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，
转动调节器进行调
整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
4
调整高度
1.拧松锁定螺母。
2.通过调整螺栓来调节高度。
3.拧紧锁定螺母。
●按照下图来调整高度。
调节器
锁定螺母
调整螺栓
1
2
3
■单式托盘供料器
■双式托盘供料器
A
A
A
气压检测器
●轮盘:4个
5
使用连接螺丝进行固定
●使用连接螺丝把AB、托盘供料器固定在设备主体上。
■双式托盘供料器时
■单式托盘供料器时
连接螺丝B
连接螺丝A
连接螺丝A
连接螺丝B
设
置
●调节到1个单位(0.1 mm/m)
以下。
托盘供料器
多功能识别
照相机
水平测量器
■单式托盘供料器时
19 mm ± 2 mm
■双式托盘供料器时
79.5 mm ± 2 mm
