NPM-W2 EJM7DC-MB-14M-03 14-8 -2 1 2 确认气压 确认气压 ●气压 : 0.30 ～ 0.35 MPa 没有设定范围时， 转动调节器进行调 整 锁定解除。 ( 朝外拉 ) 调整压力。 ( 转动 ) 锁定。 ( 往里推 ) 4 调整高度 1. 拧松锁定螺母。 2. 通过调整螺栓来调节高度。 3. 拧紧锁定螺母。 ●按照下图来调整高度。 调节器 锁定螺母 调整螺栓 1 2 3 ■单式托盘供料器 ■双式托盘供料…
NPM-W2 EJM7DC-MB-14M-03
14-8
-1
( )
1
维修保养篇
14-8
安装方法
3
2
7
连接电源电缆、通信电缆、气压管
安装托盘供料器
气压管
通信电缆
电源电缆
工具：扳手(30 mm)2个、六角扳手(3 mm)
●请注意操作时不要碰触机
器主体。
6
卸下安全盖
●螺丝:3个
8
安装安全盖
●螺丝:3个
对单式托盘供料器和双式托盘供料器的使用方法进行说明。可以在前侧和后侧进行画面操作。可以在后侧
进行安装和拆卸。
9
4
1
主电源开关置于
OFF，上锁
OFF
10
解锁
ON
后侧
后侧
后侧
NPM-W2 EJM7DC-MB-14M-03
14-8
-2
1
2
确认气压
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，
转动调节器进行调
整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
4
调整高度
1.拧松锁定螺母。
2.通过调整螺栓来调节高度。
3.拧紧锁定螺母。
●按照下图来调整高度。
调节器
锁定螺母
调整螺栓
1
2
3
■单式托盘供料器
■双式托盘供料器
A
A
A
气压检测器
●轮盘:4个
5
使用连接螺丝进行固定
●使用连接螺丝把AB、托盘供料器固定在设备主体上。
■双式托盘供料器时
■单式托盘供料器时
连接螺丝B
连接螺丝A
连接螺丝A
连接螺丝B
设
置
●调节到1个单位(0.1 mm/m)
以下。
托盘供料器
多功能识别
照相机
水平测量器
■单式托盘供料器时
19 mm ± 2 mm
■双式托盘供料器时
79.5 mm ± 2 mm
NPM-W2 EJM7DC-MB-14M-03
14-8
-3

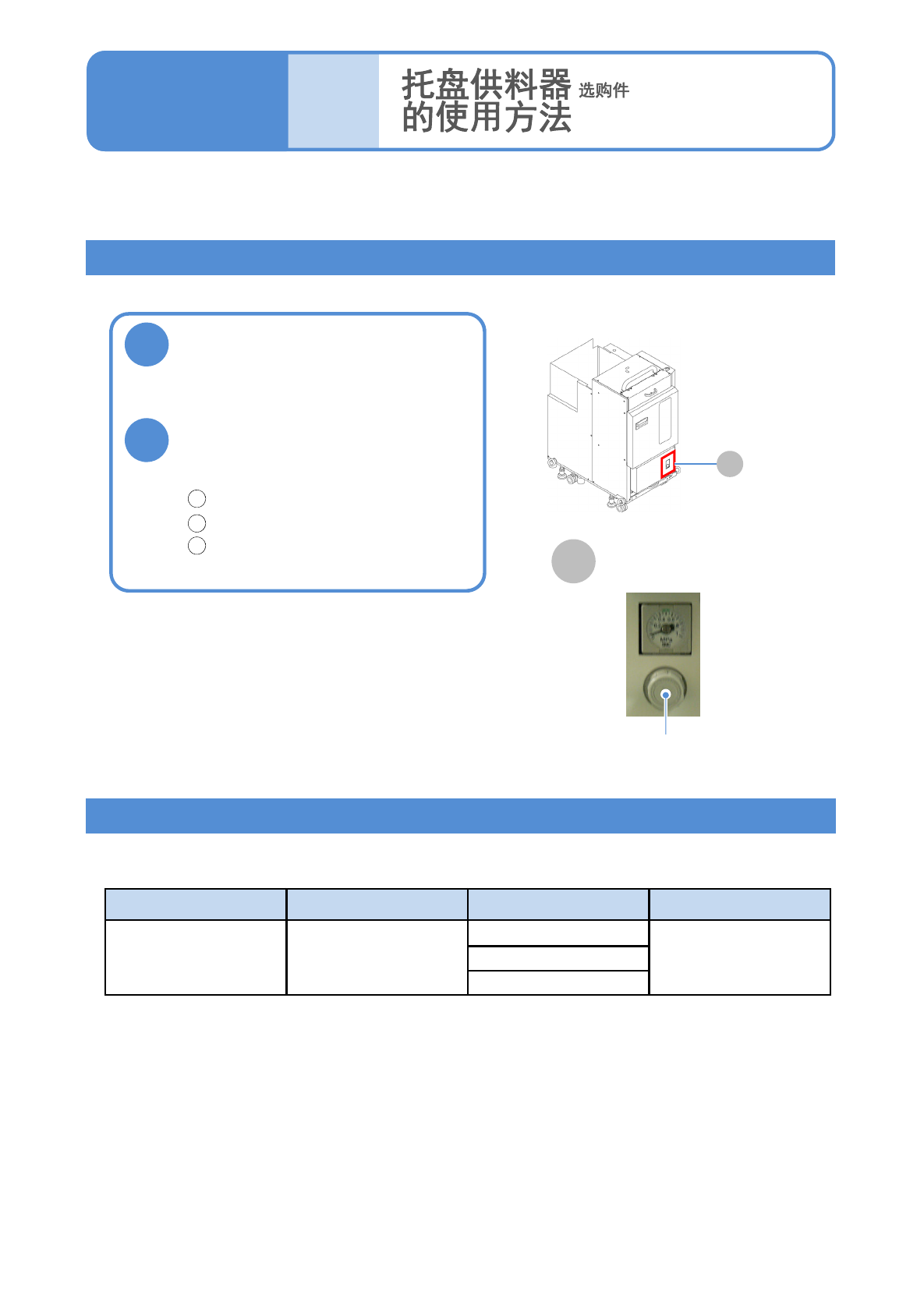

确认气压
校准
STEP
项目 动作 参阅
STEP4
托盘
吸着高度
(→P.13-1、13-19)
吸着位置1
吸着位置2
在进行拆卸、安装托盘供料器的作业时，请务必实施校准。
1
2
A
A
确认气压
●气压 :
0.30 ～ 0.35 MPa
没有设定范围时，转动调
节器进行调整
锁定解除。(朝外拉)
调整压力。(转动)
锁定。(往里推)
1
2
3
■托盘供料器
气压检测器
调节器
( )
2
维修保养篇
14-8
