NPM-W2 EJM7DC-MB-14M-03 ■鼠标 ●对应 OS ： Windows X P ●连接口 ： USB 1.1 / 2.0 ●连接线 ： 使用鼠标的 USB 规格是被认证过的 长 5m 以下 ※ 检查 BOX 的 USB 连接口 可以得到电源电流最大是 5 00mA(DC+5V) ■网络 ●网络方式 ： IEEE802 .3ab(1000 BASE-T) 使用的连接线，网络机器要符合上述 规格。 14-9 -3 设 置
NPM-W2 EJM7DC-MB-14M-03
14-9
-2

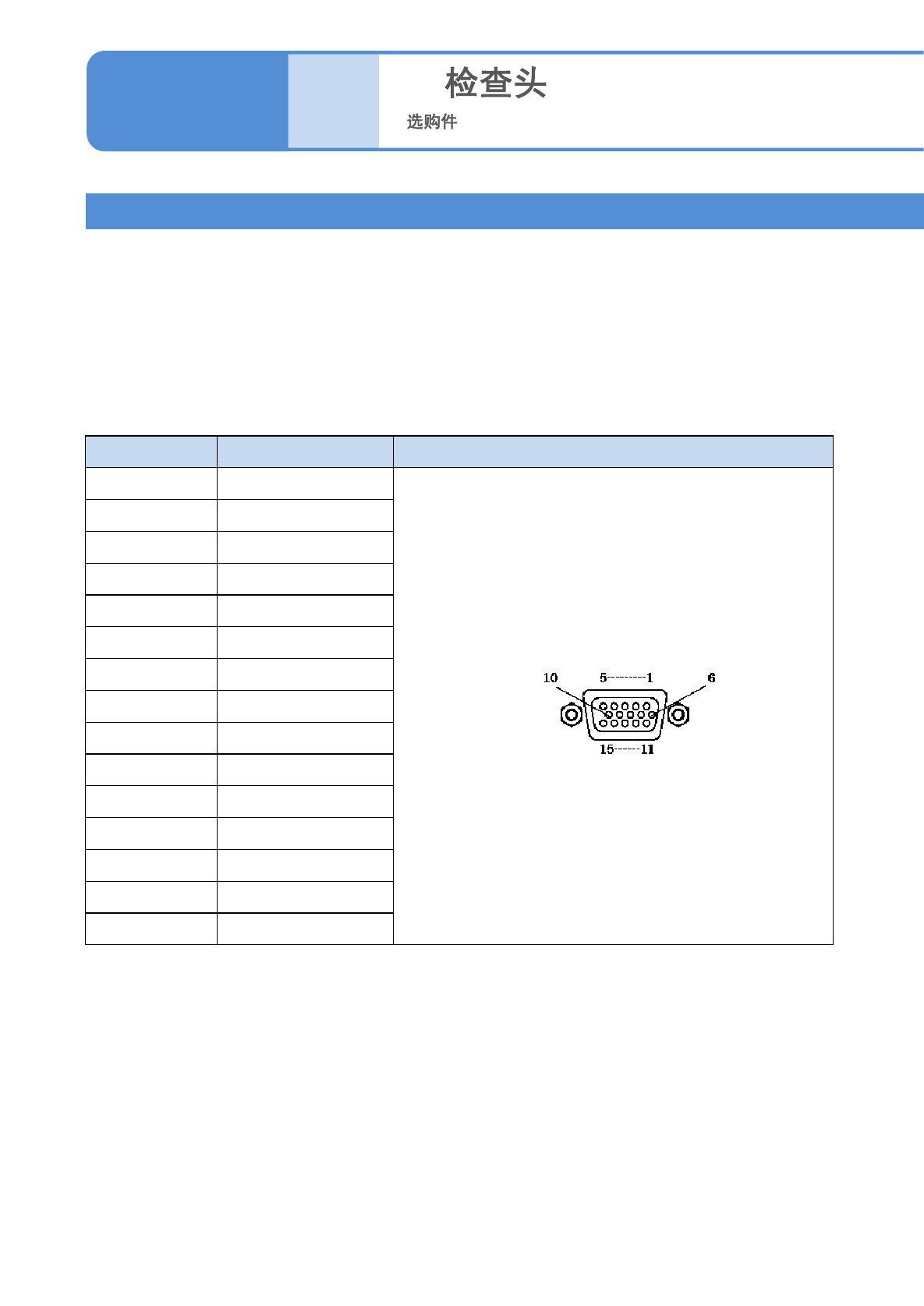

周边装置的规格
对连接的周边装置所必须的规格进行说明。
■显示器
●解析度 ： 1024×768 以上
●显 色 ： 约1677万色以上
●图像输入信号 ： 模拟信号RGB
●连接线 ： 长 5m以下
R, G, B各信号線建议使用75Ω同轴连接线。
和显示器相连接的检查BOX侧的MONITOR连接器的形状和管脚的配置如下。
端子号码 信号名称 管脚连接
1 GRED
2 GREEN
3 GBLUE
4 NC
5 GND
6 GND
7 GND
8 GND
9 VP50
10 GND
11 NC
12 SDA-10
13 GHSYNC+10
14 GVSYNC+10
15 SCL-10
连接器：miniD-sub15管脚 (母)
■键盘
●语言 ： 英语或日语
●对应OS ： Windows XP
●连接口 ： USB 1.1 / 2.0
●连接线 ： 使用键盘的USB规格是被认证过的
长度 5m以下
※检查BOX的USB连接口可以得到得电源电流最大是500mA(DC+5V)。
2D 2
( )
维修保养篇
14-9
NPM-W2 EJM7DC-MB-14M-03
■鼠标
●对应OS ： Windows XP
●连接口 ： USB 1.1 / 2.0
●连接线 ： 使用鼠标的USB规格是被认证过的
长 5m以下
※检查BOX的USB连接口可以得到电源电流最大是500mA(DC+5V)
■网络
●网络方式 ： IEEE802.3ab(1000BASE-T)
使用的连接线，网络机器要符合上述规格。
14-9
-3
设
置
NPM-W2 EJM7DC-MB-14M-03
14-9
-4
周边装置的连接
对周边装置的连接方法进行说明。
1
连接显示器
卸下检查BOX的MONITOR连接器上保护盖，把显示器连接
线接到连接器上。
连接线侧的连接器上的两个螺旋拧紧来固定连接器。
MONITOR连接器
3
连接网络
打开检查BOX的以太网电子连接器的保护盖，把以太网连接
线插入RJ-45插口。
请勿连接到没有连接LWS的网络上。
ETHERNET连接口
2D 3
( )
维修保养篇
