NPM-W2 EJM7DC-MB-14M-03 14-9 -7 检查头的位置和传送带的位置可以根 据不同目的灵活配置。 ■ 缩短生产线的长度 可以在生产线的终端检查排出传送带上一起停止锡膏 检查 (SPI) 和元件检查 (AOI) 的 NG 基板。通过锡膏检查 (SPI) 被判断为 NG 的贴装点和图案，都会自动跳过 贴装和元件检查 (AOI) 。 ■ 要针对卷盘型和托盘型的两种的元件进行异物检查 异物检查，检查所指定的元件下是否 有异…
NPM-W2 EJM7DC-MB-14M-03
选购件功能 内 容 周边装置
锡膏检查NG排出
功能
根据从NPM-W2排出的基板的检查结果，
如果是OK的话，可以通过，如果是NG的
话，就停止，会制动输出OK／NG的信号。
另外，取出在传送带上确认，修理或再确
认的基板时，会向NPM-W2发出排出下一
枚基板的信号。
元件检查NG排出
功能
再投入功能
和『元件检查NG排出功能』组合操作。可
以再次贴装修理好的NG基板，再检查及
反向贴装头没有贴装好的元件，另外NG时
取出的基板是通过条形码来管理，再投入
时，可以通过读取条形码来跟踪管理。
NG图片显示功能
可以在画面上确认检查的NG部位，另外，
在元件检查的时候，NG部位可以显示在电
脑的显示器上。
14-9
-6
生产线构成

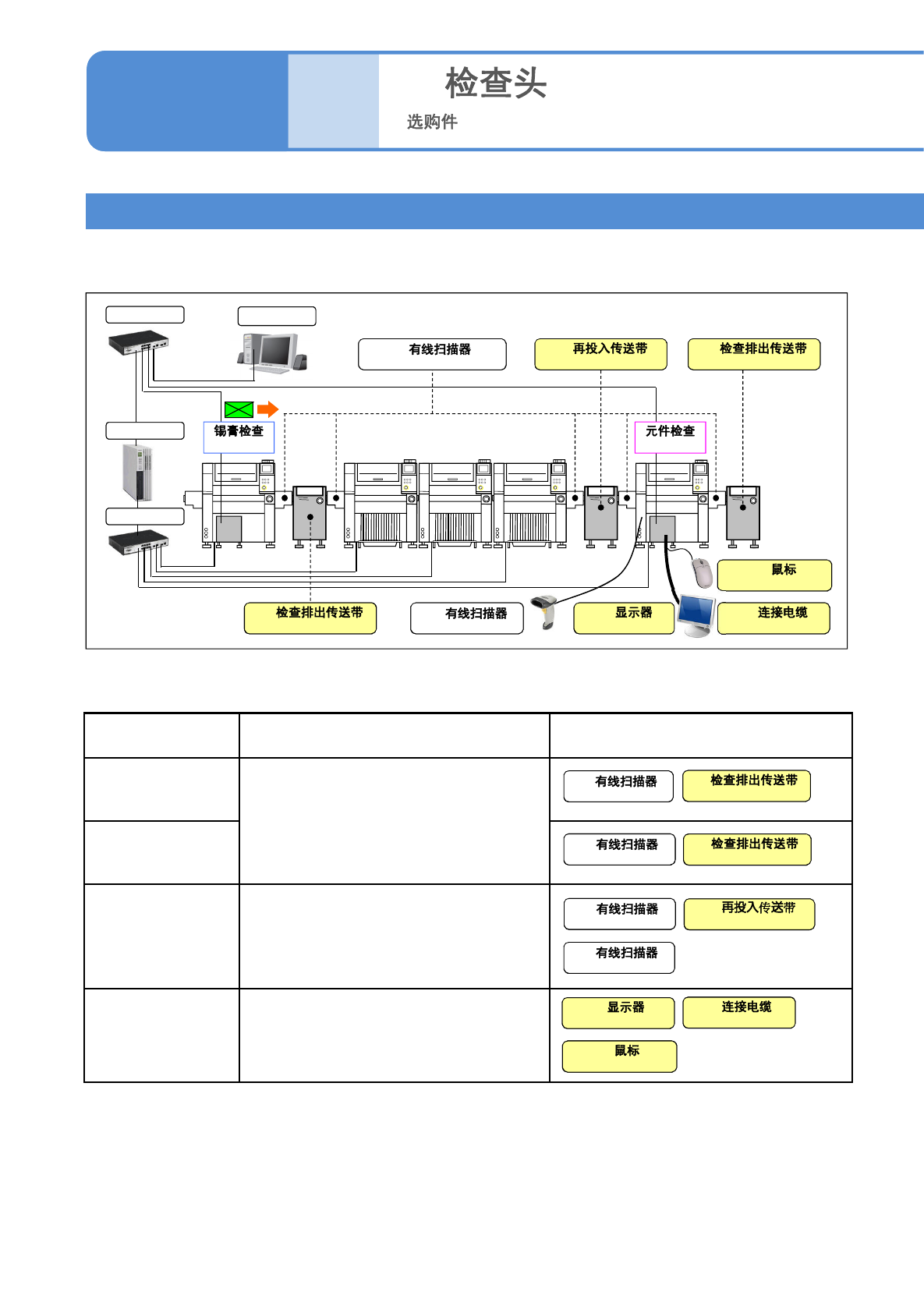

在这里，对包含配置有2D检查头的设备的生产线构成与所使用的装置进行说明。
•使用下述选购件功能时，需要准备此功能相应的且必须的周边装置。
* 标注Customer的周边装置请由客户准备。
2D 4
( )
维修保养篇
14-9
( )
(3)
(Customer)
( )
(8)
(Customer)
(6)
(Customer)
( )
(4)
(Customer)
(5)
(2)
(Customer)
NPM-DGS
(7)
(Customer)
LNB
HUB
HUB
(1)
(SPI) (AOI)
(1)
(1)
(
)
(2)
(Customer)
(5)
(4)
(Customer)
(3)
(Customer)
(1)
(7)
(Customer)
(6)
(Customer)
(8)
(Customer)
NPM-W2 EJM7DC-MB-14M-03
14-9
-7

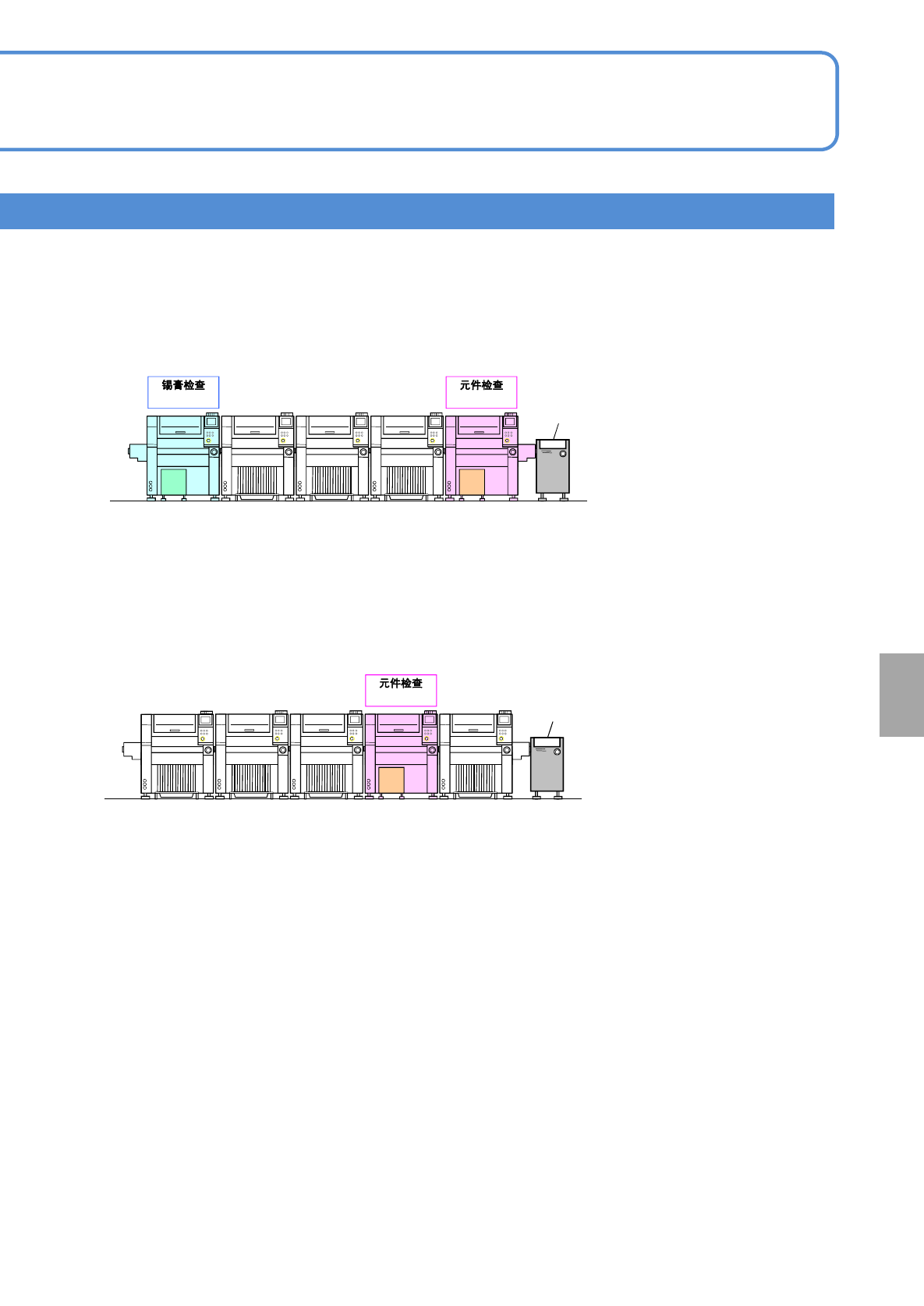

检查头的位置和传送带的位置可以根据不同目的灵活配置。
■ 缩短生产线的长度
可以在生产线的终端检查排出传送带上一起停止锡膏检查(SPI)和元件检查(AOI)的NG基板。通过锡膏检查
(SPI)被判断为NG的贴装点和图案，都会自动跳过贴装和元件检查(AOI)。
■ 要针对卷盘型和托盘型的两种的元件进行异物检查
异物检查，检查所指定的元件下是否有异物。发现异物的时候，不贴装元件。因此需要把此元件置放在反
方向的贴装头及下游工序上。如果卷盘型和托盘型的两种元件混和时，请按照下图进行配置。但是在下游
工序会无法检查贴装后的元件。
设
置
(SPI) (AOI)
(AOI)
检查排出
传送带
检查排出
传送带
NPM-W2 EJM7DC-MB-14M-03
14-10
-1
( )
维修保养篇
14-10

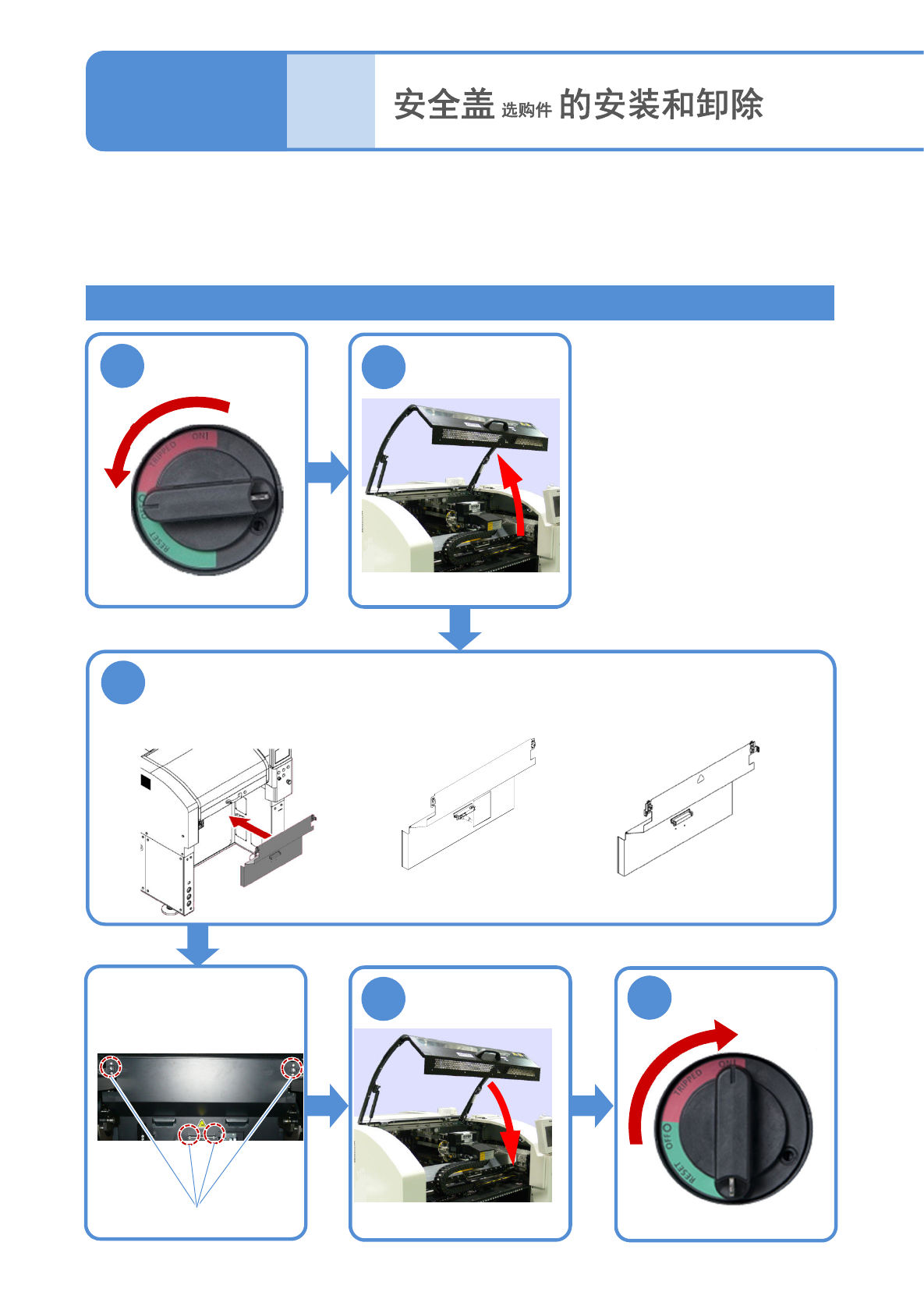

安装安全盖(选购件)
拧紧安全盖前侧的
螺栓(共4个)
安装方法
●把安全盖安装到主体上，需要注意使主体侧的抽屉式连接器和
安全盖背面的连接器相吻合。
ボルト
OFF
ON
1
2
3
5
86
在无需交换台车或托盘供料器等情形下，使用本安全盖来挡住设备的开口部以达到安全确保目的。
安全盖的安装和卸除方法以在前侧作业时的例子来说明。
●工作时有可能需要卸下交换台车(选购件)，及托盘供料器。
(交换台车的卸除请参阅→P.3-2，托盘供料器的卸除请参阅→P.14-8)
●不能使用NPM-W用的安全盖。
●在安装了独立机种切换应对单元的设备上，安全盖为固定方式而无法安装或拆卸。
■前侧
■后侧
(点胶头规格、检查头规格、
无贴装头规格)
(点胶头规格、无贴装头规格)
