3-40 3 5. 1 年 本节，介绍每年需进行 1 次的维护保养项目。 5.1 花键轴内的清洗 一般，1 年需清洗 1 次花键轴内部。下面，介绍清洗方法。 5.1.1 HM 贴装头 1 拆下所有贴装头上的吸嘴。 选配有吸嘴交换站时 1. 打开 [ 装置 ] -“Head”画面。 2. 从“选择工作台”下拉框中选择任意的工作台。 即，通过选择工作台选择贴装头单元。 3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。 4. 从…
3-39
3
5
拆卸过滤网。
用手旋松过滤网的固定螺丝，将过滤网从控制箱上
取下。
n
要点
控制箱接线较多，若不方便拆卸过滤网，可以根据需要拆卸
接线。
6
清洁过滤网。
过滤网夹在 2 张夹板之间，从夹板中取出之后，用
吸尘器或吸气工具清除过滤网上的脏污。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
7
将过滤网装回原位。
按照与拆卸时相反的步骤将过滤网装回控制箱。
8
将盖板装回原位。
1. 安装内侧的盖板。
2. 安装切带器的盖板。
c
注意
安装盖板时，注意不要使接线类被夹住。
拆卸过滤网
Step 5
控制箱
过滤网
过滤网的固定螺丝
55383-KMK-00
3-40
3

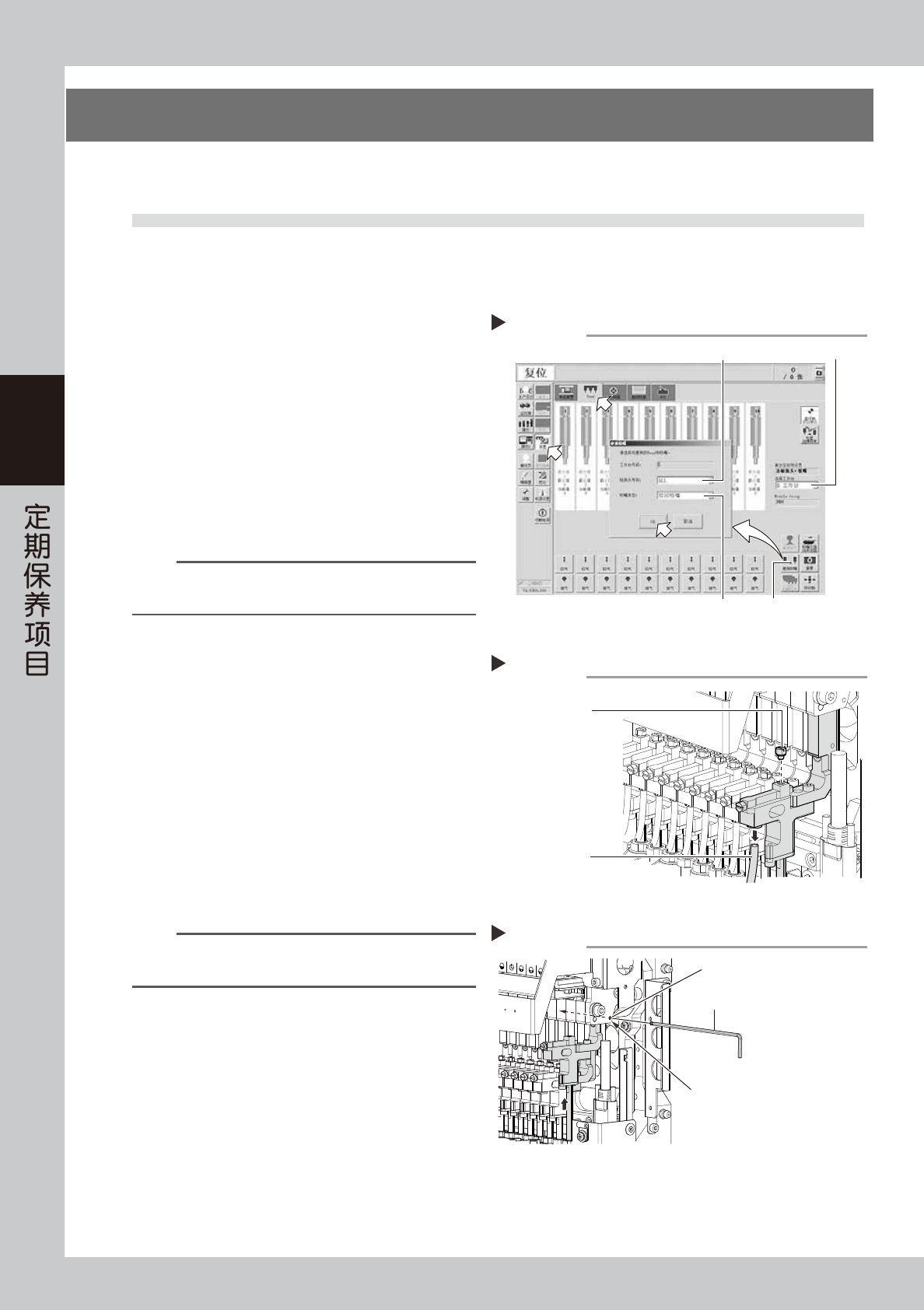

5.1 年
本节，介绍每年需进行 1 次的维护保养项目。
5.1 花键轴内的清洗
一般，1 年需清洗 1 次花键轴内部。下面，介绍清洗方法。
5.1.1 HM 贴装头
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有配备吸嘴交换站，则需按下急停按钮之后，用手取出
吸嘴。
2
将贴装头单元移到前侧。
e
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 将贴装头单元移到便于清洗花键轴内部的位置。
3
拆卸空气软管与维护用螺栓。
1. 如右图所示，拔下空气软管。
2. 用一字螺丝刀或精密扳手拆下维护用螺栓。
4
固定 Z 轴。
将吸嘴轴移到可以遮住 Z 轴线性标尺的位置后，将
内六角扳手插入固定 Z 轴的孔中固定 Z 轴。
n
要点
贴装头周围接线较多，若无法插入内六角扳手时，可以用铁
丝 ( 不满 φ2.5mm) 等替代固定 Z 轴。
5
进行清洗准备。
1. 在将清洗的贴装头下方放置纸杯或垫上无尘布。
2. 在清洗工具的塑料泵中装入乙醇。
拆卸空气软管与维护用螺栓
Step 3
维护用螺栓
空气软管
55355-KMK-00
固定Z轴
Step 4
内六角扳手
φ2.5mm
固定Z轴的孔
55356-KMK-00
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴” 选择工作台
56307-KMK-00
3-41
3
6

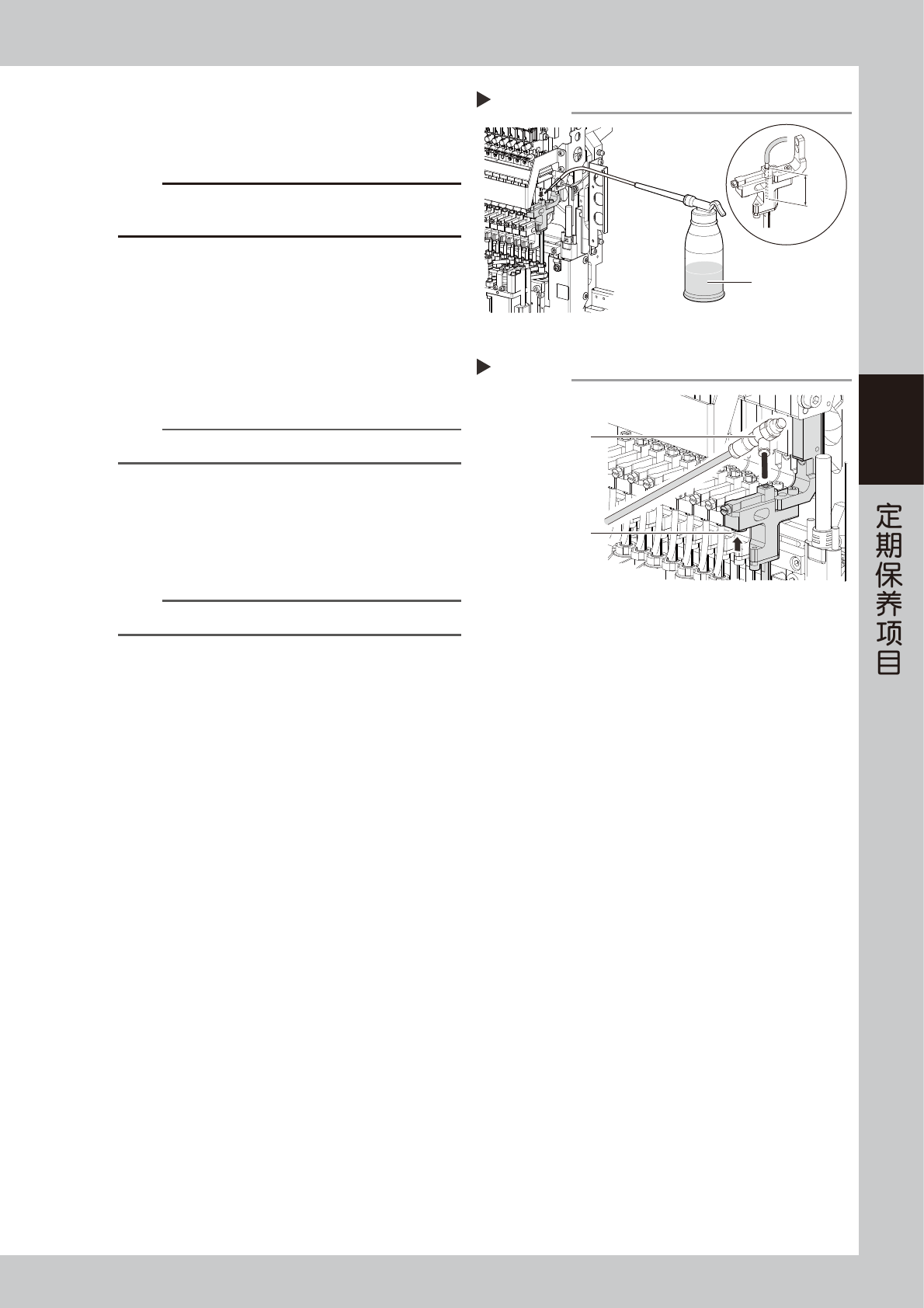

清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入乙醇清洗花键轴的气路。
c
注意
务必将清洗工具的注嘴插入 25mm 以上。插入不到位，会导致
乙醇流入密封圈。
7
对花键轴的气路进行喷气。
1. 将喷气工具 ( 选购件 ) 连接到贴片机左右的气
源插口上。
2. 为使喷出的空气不致漏出，用手指堵住右图中
所示部位之后，用喷气工具对花键轴的气路进
行喷气。
3. 反复喷气，直到不再有脏污从花键轴前端流出。
n
要点
反复进行 Step6
～
Step7 的操作，直到流出的乙醇变清为止。
8
将贴装头装回原状。
1. 安装维护用螺栓。
2. 插入空气软管。
3. 拔出固定 Z 轴的内六角扳手 ( 或拆下铁丝 )。
n
要点
用手从贴装头上拆下的吸嘴，请务必装回原贴装头。
25mm
以上
清洗花键轴
Step 6
乙醇
清洗工具
55357-KMK-00
对气路进行喷气
Step 7
用手指堵住此处
喷气工具
(选购件)
55358-KMK-00
