3-46 3 放松传送带 拧松此处的带轮 贴片机正面 用油性记号笔 在带轮位置作记号 内六角扳手 (5) 内六角扳手 (4) 拧松此处的带轮 用油性记号笔 在带轮位置作记号 内六角扳手 (5) 内六角扳手 (4) 贴片机正面 * 本图为右→左传送基板的标准机型图。 YSM20WR单轨机型的张紧器(带轮)在传送轨的下游侧。 ■ YSM20R 单轨机型 ■ YSM20WR 单轨机型 (传送重型基板规格) 55366-KMK-10 参考 YS…
3-45
3
4
放松传送带。
1. 在放松传送带之前，先在带轮托架 (YSM20R、YSM20WR 单轨机型、YSM20WR 双轨机型时，在带轮
固定螺栓 ) 位置用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松
传送带。YSM20R、YSM20WR 单轨机型、YSM20WR 双轨机型时，用内六角扳手 (4 与 5) 拧松带轮的
固定螺栓之后，移动带轮。
W1轴
W3轴
W4轴
W2轴
放松传送带
YSM20R 双段输送台机型
用油性记号笔
在带轮托架位置
作记号
■ W3、W4轴
■ W1、W2轴
贴片机正面
放松此带轮托架
放松此带轮托架
带轮托架
55365-KMK-00

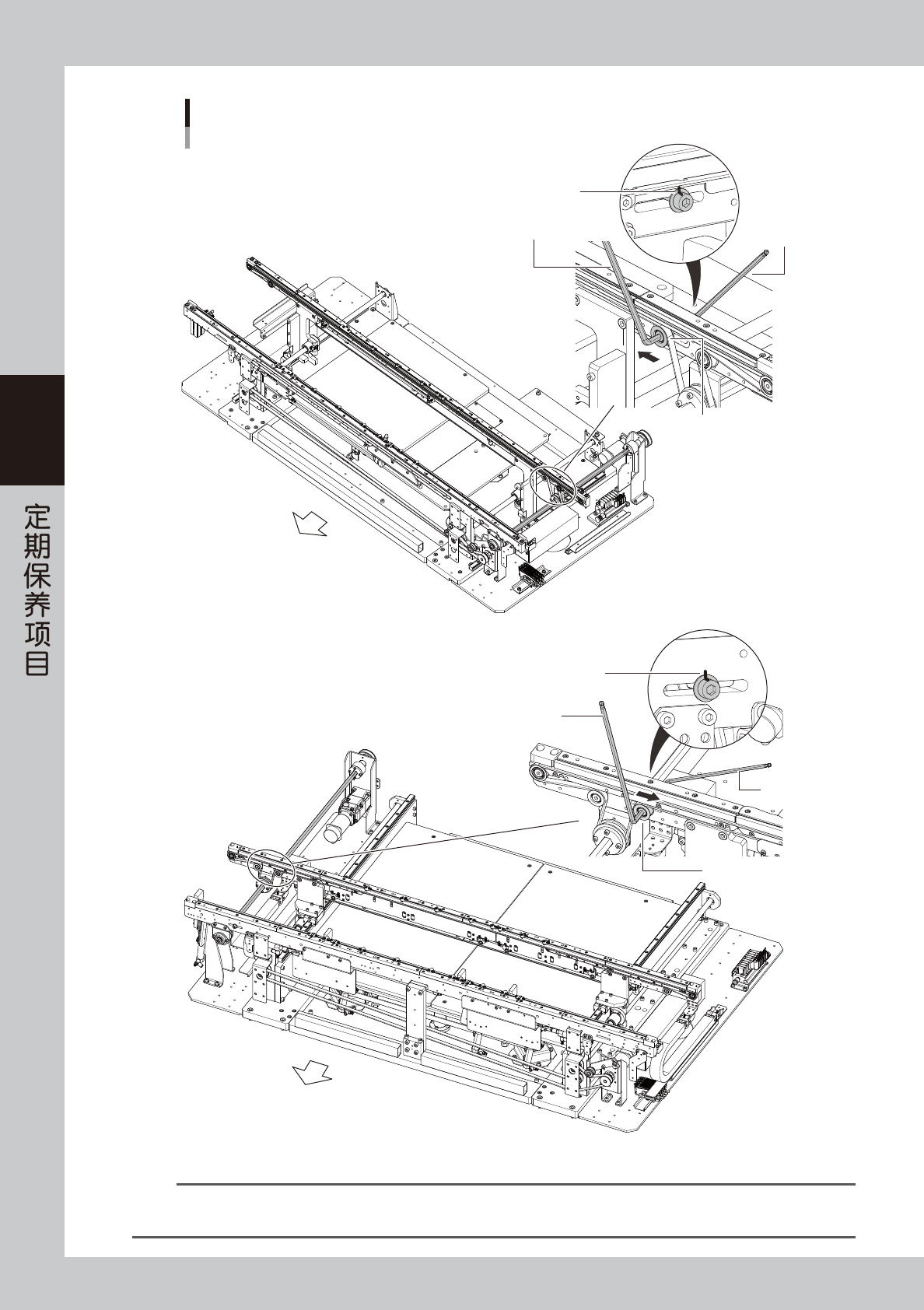

3-46
3
放松传送带
拧松此处的带轮
贴片机正面
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
拧松此处的带轮
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
贴片机正面
* 本图为右→左传送基板的标准机型图。
YSM20WR单轨机型的张紧器(带轮)在传送轨的下游侧。
■ YSM20R 单轨机型
■ YSM20WR 单轨机型 (传送重型基板规格)
55366-KMK-10
参考
YSM20WR 单轨机型的张紧器 ( 带轮 ) 安装在传送轨的下游侧。因此，根据传送基板的方向不同，张紧器 ( 带轮 ) 的安装位置也会
有所不同。

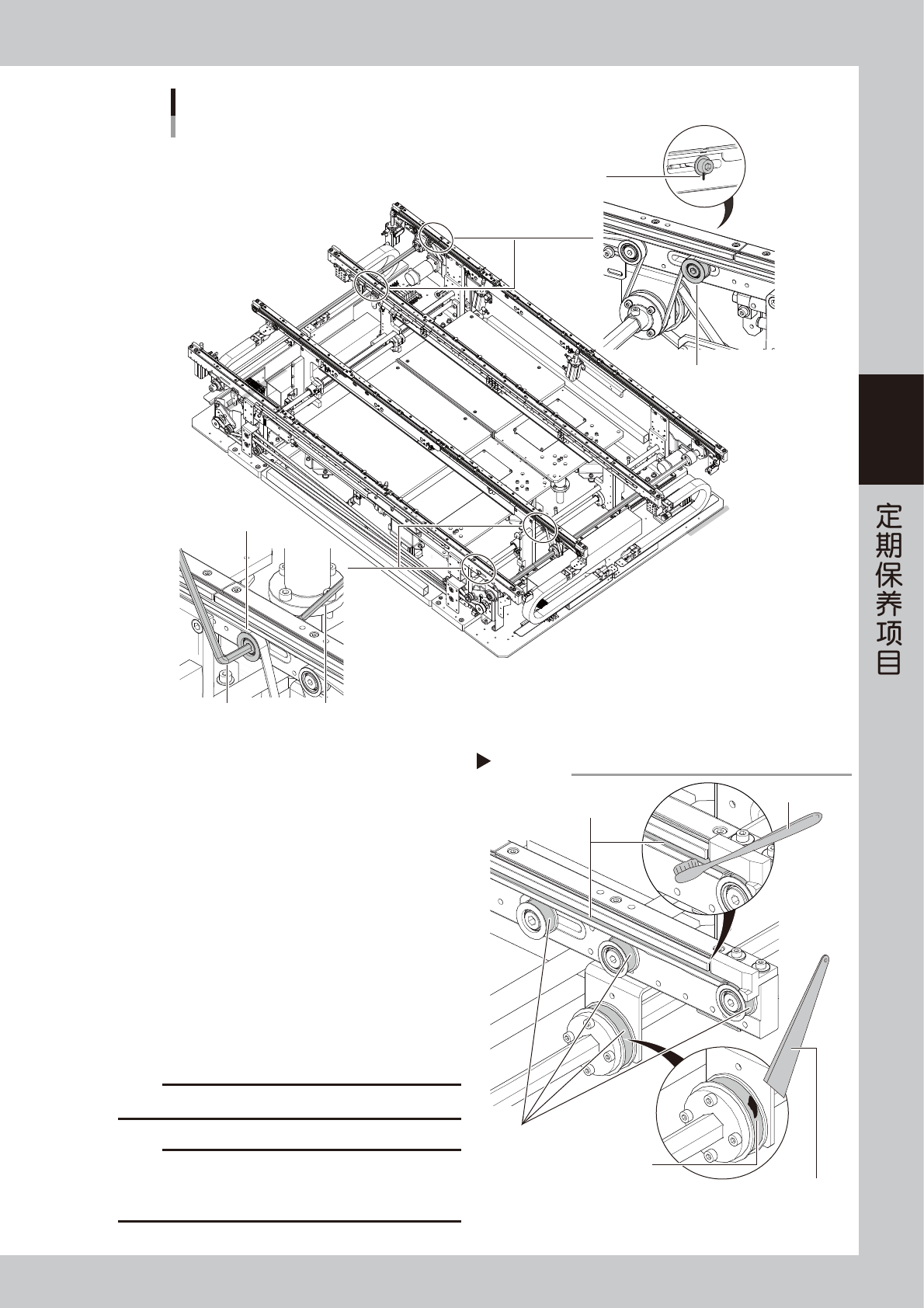

3-47
3
放松传送带
YSM20WR 双轨机型
拧松此处的带轮
拧松此处的带轮
用油性记号笔
在带轮位置作记号
内六角扳手 (4)内六角扳手 (5)
553A6-KMK-00
5
拆卸传送带。
将传送带从带轮、基板导轨部的传送带导槽中拆下。
6
检查传送带。
检查拆下的传送带的传送面是否已被磨损或有起
毛。若已被磨损或起毛严重时，请参照后述第 6 章
“4.1 传送带的更换”更换传送带。
7
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，请使用乙醇并务必小心擦拭，注意不要使溶剂沾到
带轮的轴承部。
Step 7
塑料刮片
传送带导轨部
固着的传送带磨损粉
塑料软刷
带轮表面
清洁传送带导轨、带轮
55367-KMK-00
