3-51
3
5.3 W 轴的清洁与加油
W 轴以及 U 轴 (YSM20R 双段输送台机型时 ) 的滚珠丝杆、导轨、六角轴需要每年进行 1 次清洁与加油。
下面，介绍清洁与加油的方法。关于加油位置与加油方式，请参阅后述“第 5 章 加油位置一览”。
关于加油方法，YSM20R 双段输送台机型、YSM20R 单轨机型、YSM20WR 单轨机型、YSM20WR 双轨机型有所
不同，将分别进行介绍。
5.3.1 W 轴与 U 轴的清洁与加油 (YSM20R 双段输送台机型 )
下面，介绍 YSM20R 双段输送台机型的 W 轴与 U 轴的清洁与加油的方法。
1
读入任意的基板程序。
参考
只有读入基板程序，才可以移动输送台 1 与输送台 2 两个输
送台的顶板。
2
将传送宽度调到最小。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框中输入最小宽
度 (50mm) 并按 [OK] 按钮。传送宽度变为指定
的宽度。
3
使顶板上升。
1. 按 [ 顶板 ] 按钮，打开“传送装置顶板”画面。
2. 在“厚度”输入框中输入“0.1”之后，按 [OK]
按钮，使顶板上升。
3. 按照上述步骤，使输送台 1 与输送台 2 两个顶
板上升。
n
要点
若在 Step1 中选择的基板程序的基板 X 尺寸超过了 380mm，
上游侧的 [ 顶板 ] 按钮将会显示为灰色，无法使用。但只要使
下游侧的顶板上升，上游侧的顶板就会连动随之一起上升。
n
要点
使顶板上升，便于给 U 轴的导轨与滚珠丝杆进行清洁与加油。
将传送宽度调到最小
输入“50”
Step 2
[传送宽度]按钮
56310-KMK-00
使顶板上升
Step 3
输送台2的
[顶板]按钮
输送台1的
[顶板]按钮
输入“0.1”
56311-KMK-00
3-52
3
4
e

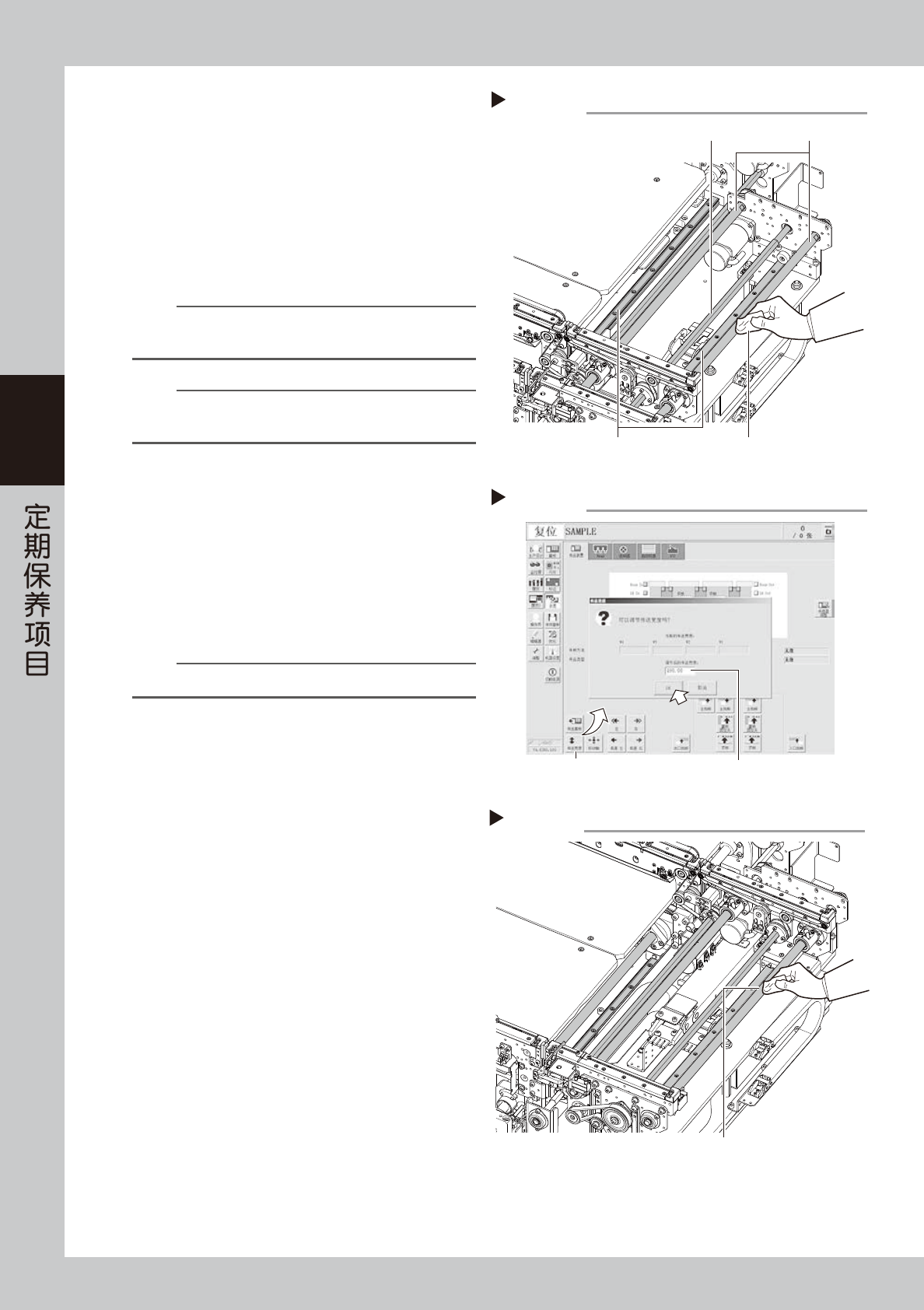

清洁 W 轴与 U 轴各部。
1. 按急停按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
4. 用无尘擦拭纸等擦去 W 轴与 U 轴的滚珠丝杆 (8
根 )、导轨 (6 根 )、六角轴 (4 根 ) 的脏污润滑
油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
n
要点
关于滚珠丝杆、导轨、六角轴的位置与根数，还可以参照后
述“第 5 章 加油位置一览”。
5
将传送宽度调到最大。
1. 关闭贴片机的正面机盖，解除贴片机的紧急停
机状态。使用一次性换料车的机型，需将料车
装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最大宽
度 (490mm) 并按 [OK] 按钮。传送宽度变为指
定的宽度。
参考
只要调节传送宽度，顶板就会自动下降。
6
使顶板上升。
按照前述 Step3 的方法使顶板上升。
7
e
擦拭还未擦到的部位。
1. 按急停按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用无尘擦拭纸等擦拭在 Step4 中未擦到的部位。
清洁W轴与U轴各部
Step 4
滚珠丝杆
导轨
六角轴
无尘擦拭纸
55370-KMK-00
将传送宽度调到最大
输入“490”
Step 5
[传送宽度]按钮
56312-KMK-00
擦拭W轴与U轴还未擦到的部位
Step 7
擦拭还未擦到的部位
55371-KMK-00
3-53
3
8

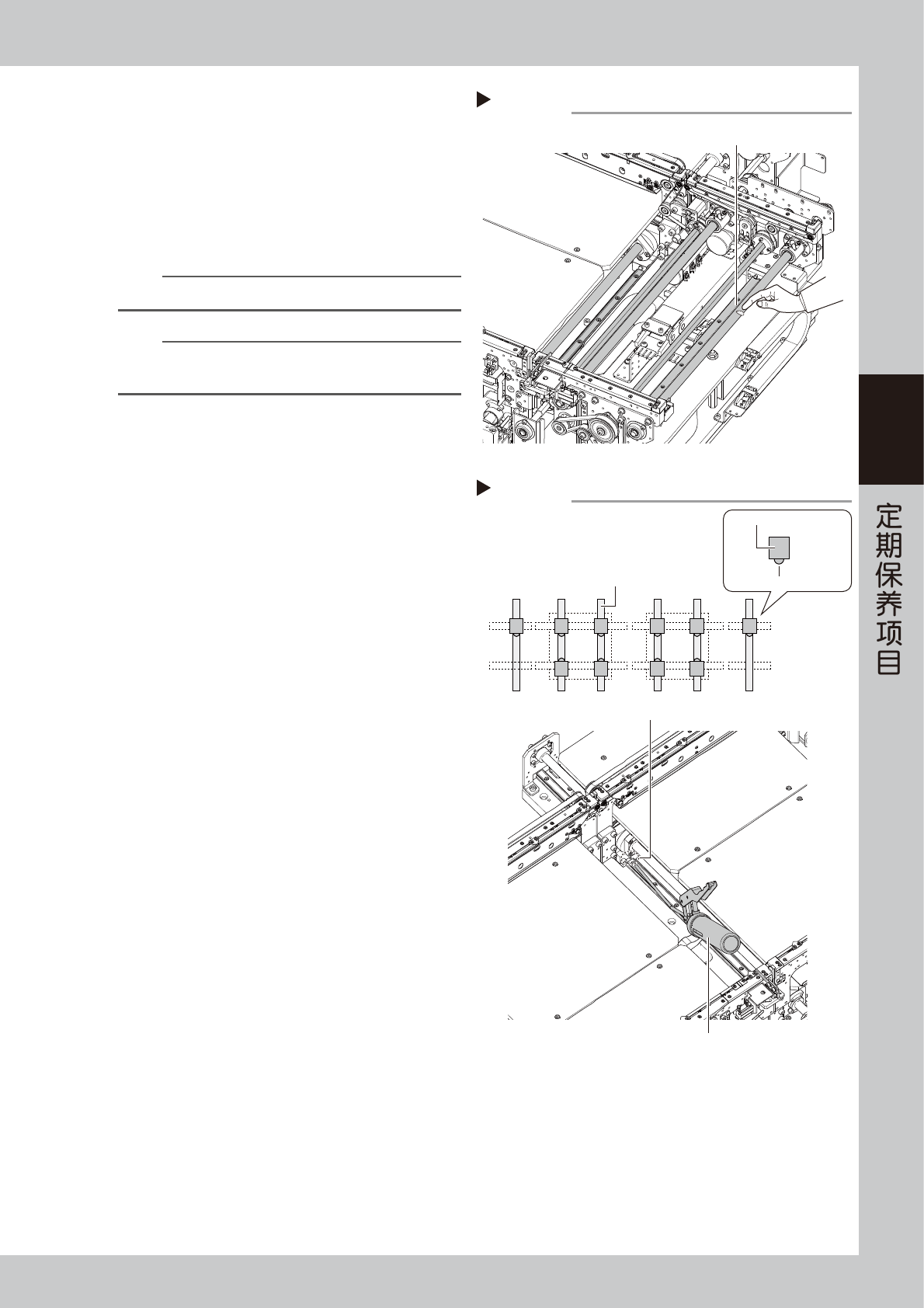

给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面与螺旋槽部。
9
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述“第
5 章 加油位置一览”。
给滚珠丝杆与六角轴涂抹润滑油
Step 8
润滑油 (均匀涂抹)
55372-KMK-00
给导轨加润滑油
Step 9
润滑油注油嘴
润滑油枪 (30°弯折型)
■ 润滑油注油嘴的位置
润滑油注油嘴
直线导轨的滑块
导轨
W1W2W3
W4
55373-KMK-00
