3-55 3 5.3.2 W 轴的清洁与加油 (YSM20R、YSM20WR 单轨机型 ) 下面，以 YSM20R 单轨机型为例介绍 W 轴的清洁与加油的方法。YSM20WR 单轨机型 ( 传送重型基板规格 ) 的六 角轴的安装位置和导轨的托架高度虽然与 YSM20R 单轨机型有所不同，但 W 轴的清洁与加油的方法时相同的。 1 将传送宽度调到最小。 1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，打开调节传送宽度…
3-54
3
0
将传送宽度调到最小。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
3. 在“调节后的传送宽度”输入框中输入最小宽
度 (50mm) 并按 [OK] 按钮。传送宽度变为指定
的宽度。
q
使顶板上升。
按照前述 Step3 的方法使顶板上升。
w
e
给滚珠丝杆与六角轴上还未涂抹到润滑
油的部位涂抹润滑油。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step8 中还未涂抹到润滑油的六角轴表面、滚
珠丝杆表面与螺旋槽部。
e
使润滑油均匀遍布。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按照 Step5 与 Step2 的步骤，反复数次将传送
宽度调到最大与最小。
r
e
擦去多余的润滑油。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于擦去 W 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 用无尘擦拭纸等擦去滚珠丝杆、六角轴、导轨
各个端部堆积的多余润滑油。

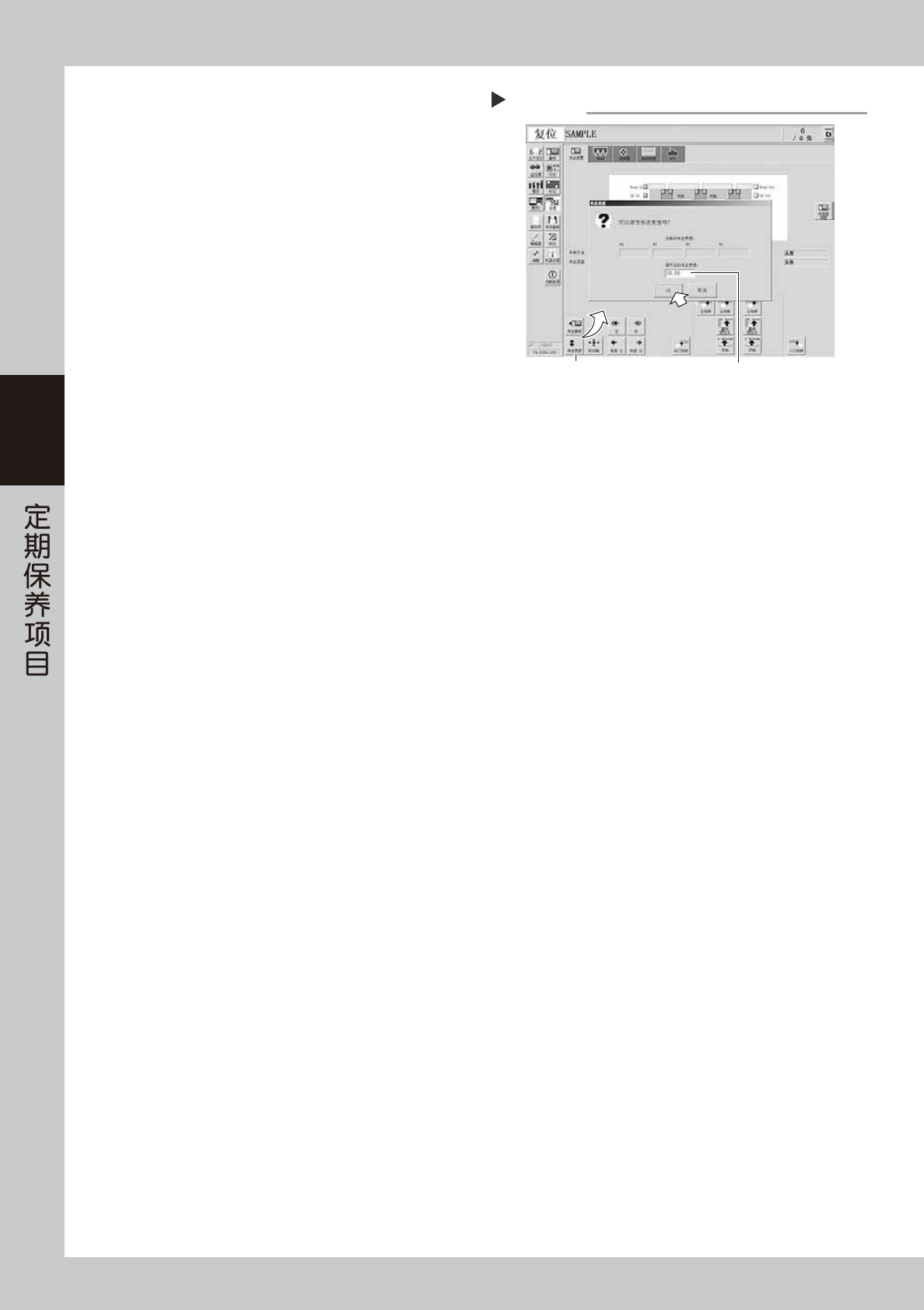

将传送宽度调到最小
输入“50”
Step 10
[传送宽度]按钮
56313-KMK-00
3-55
3

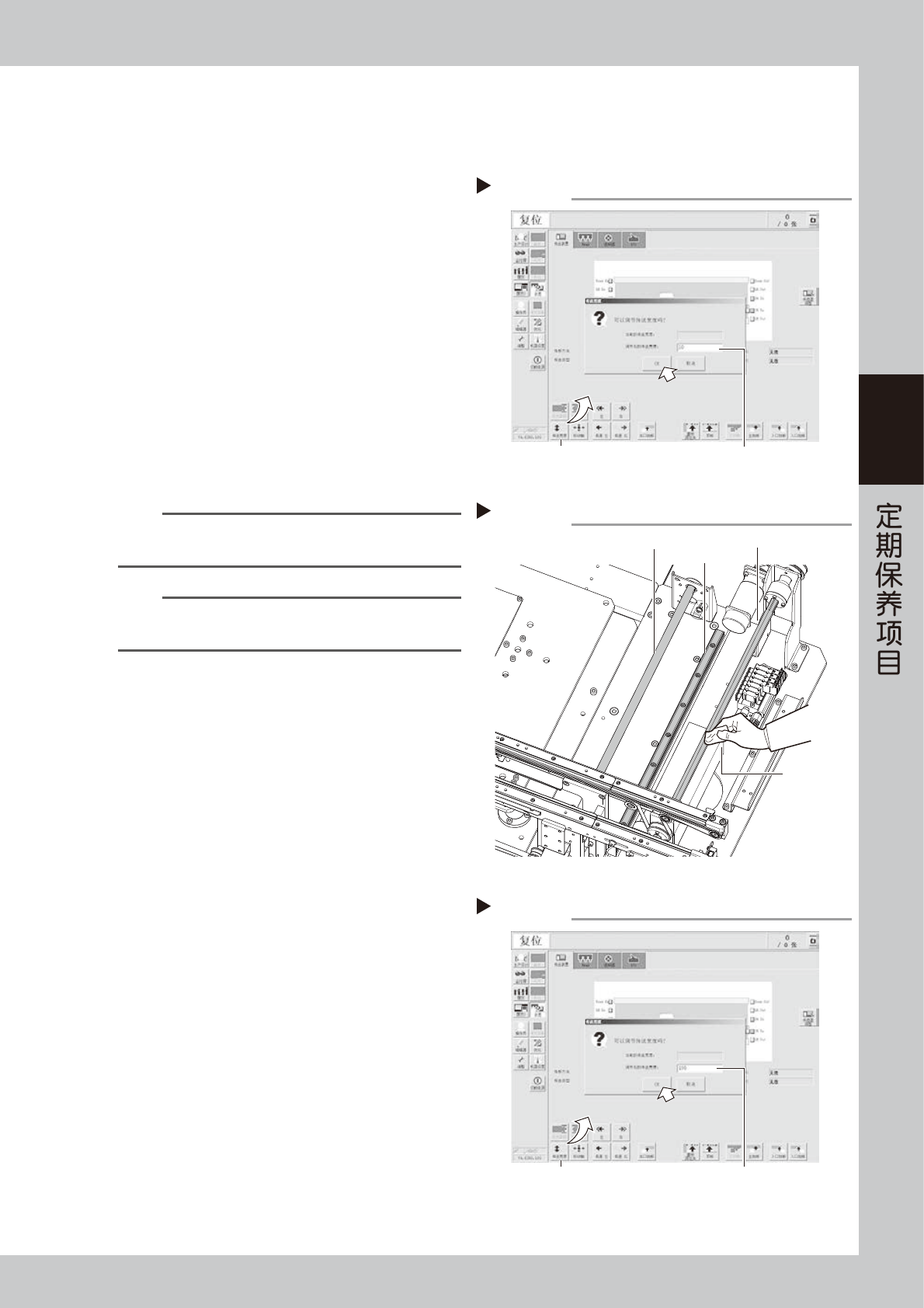

5.3.2 W 轴的清洁与加油 (YSM20R、YSM20WR 单轨机型 )
下面，以 YSM20R 单轨机型为例介绍 W 轴的清洁与加油的方法。YSM20WR 单轨机型 ( 传送重型基板规格 ) 的六
角轴的安装位置和导轨的托架高度虽然与 YSM20R 单轨机型有所不同，但 W 轴的清洁与加油的方法时相同的。
1
将传送宽度调到最小。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框中输入最小宽
度 (50mm) 并按 [OK] 按钮。传送宽度变为指定
的宽度。
2
e
清洁 W 轴各部。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
4. 用无尘擦拭纸等擦去 W 轴的滚珠丝杆 (2 根 )、
导轨 (2 根)、六角轴 (1 根 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
n
要点
关于滚珠丝杆、导轨、六角轴的位置与根数，还可以参照后
述“第 5 章 加油位置一览”。
3
将传送宽度调到最大。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入最大宽
度“490”(YSM20WR 单轨机型时输入“742”)
并按 [OK] 按钮，传送宽度变为指定的宽度。
56316-KMK-0
将传送宽度调到最小
输入“50”
Step 1
[传送宽度]按钮
56314-KMK-00
清洁W轴各部
Step 2
滚珠丝杆
导轨
六角轴
无尘擦拭纸
55374-KMK-00
将传送宽度调到最大
输入“490”
Step 3
[传送宽度]按钮
56315-KMK-00
3-56
3
4
e

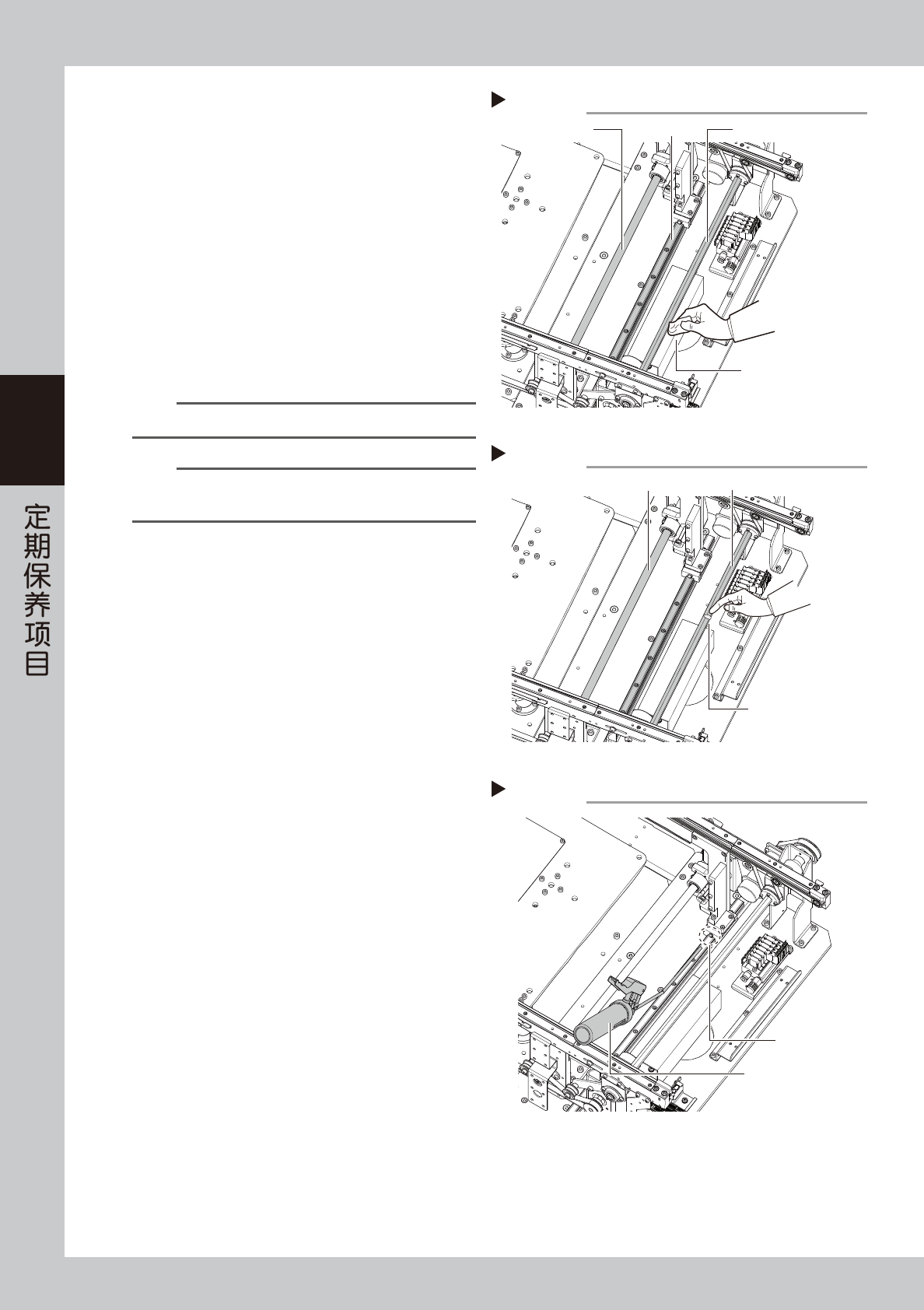

擦拭还未擦到的部位。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于擦拭需将料
车从贴片机上拆下。
3. 用无尘擦拭纸等擦拭在 Step2 中未擦到的部位。
5
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面以及螺旋槽部。
6
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 ( 弯折型枪嘴 ) 将指定的润滑油 (NSL)
从导轨的润滑油注油嘴 (2 处 ) 注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述“第
5 章 加油位置一览”。
7
将传送宽度调到最小。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按照 Step1 的步骤，将传送宽度调到最小。
擦拭还未擦到的部位
Step 4
擦拭还未擦到的部位
滚珠丝杆
导轨
六角轴
55375-KMK-00
55376-KMK-00
各滚珠丝杆与六角轴涂抹润滑油
Step 5
润滑油 (均匀涂抹)
滚珠丝杆 六角轴
给导轨加润滑油
Step 6
润滑油注油嘴
润滑油枪
(30°弯折型)
55377-KMK-00
