3-58 3 5.3.3 W 轴的清洁与加油 (YSM20WR 双轨机型 ) 下面，介绍 YSM20WR 双轨机型的 W 轴的清洁与加油的方法。 1 使传送轨移到前侧。 1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，打开调节传送宽度的对话框。 2. 在 “调节后的传送宽度” 输入框中输入如下数值。 轨道 1 : 50mm 轨道 2 : 662mm 按 [OK] 按钮，传送宽度变为指定的宽度。 2 e 清洁 W 轴…
3-57
3
8
e

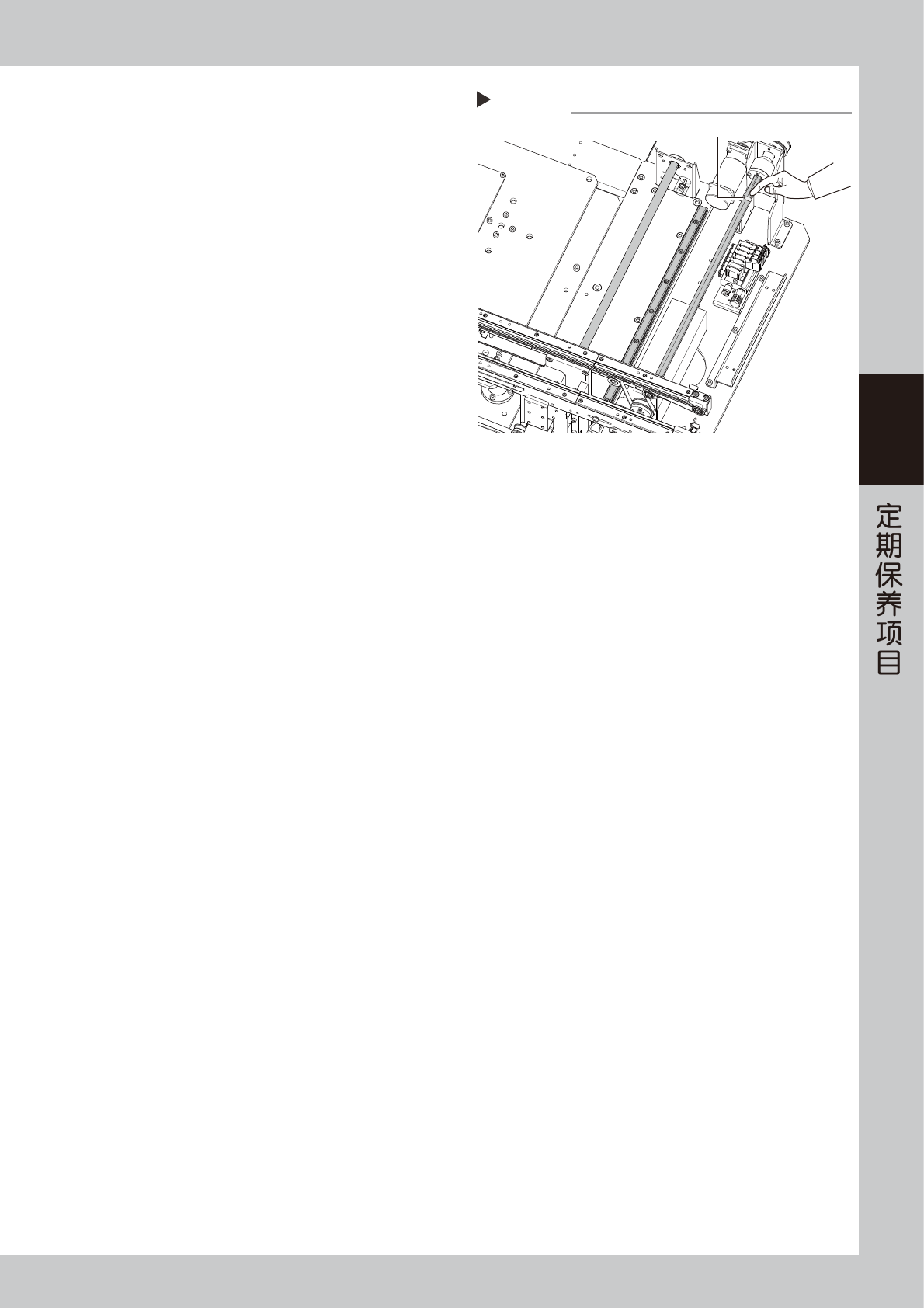

给滚珠丝杆与六角轴上还未涂抹到润滑
油的部位涂抹润滑油。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step5 中还未涂抹到润滑油的六角轴表面、滚
珠丝杆表面与螺旋槽部。
9
使润滑油均匀遍布。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按照 Step3 与 Step1 的步骤，反复多次将传送
宽度调到最大与最小。
0
e
擦去多余的润滑油。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于擦去 W 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 用无尘擦拭纸等擦去滚珠丝杆、六角轴、导轨
各个端部堆积的多余润滑油。
给还未加油的部位涂抹润滑油
Step 8
给在step5中还未涂抹到润滑油的部位涂抹润滑油
55378-KMK-00
3-58
3

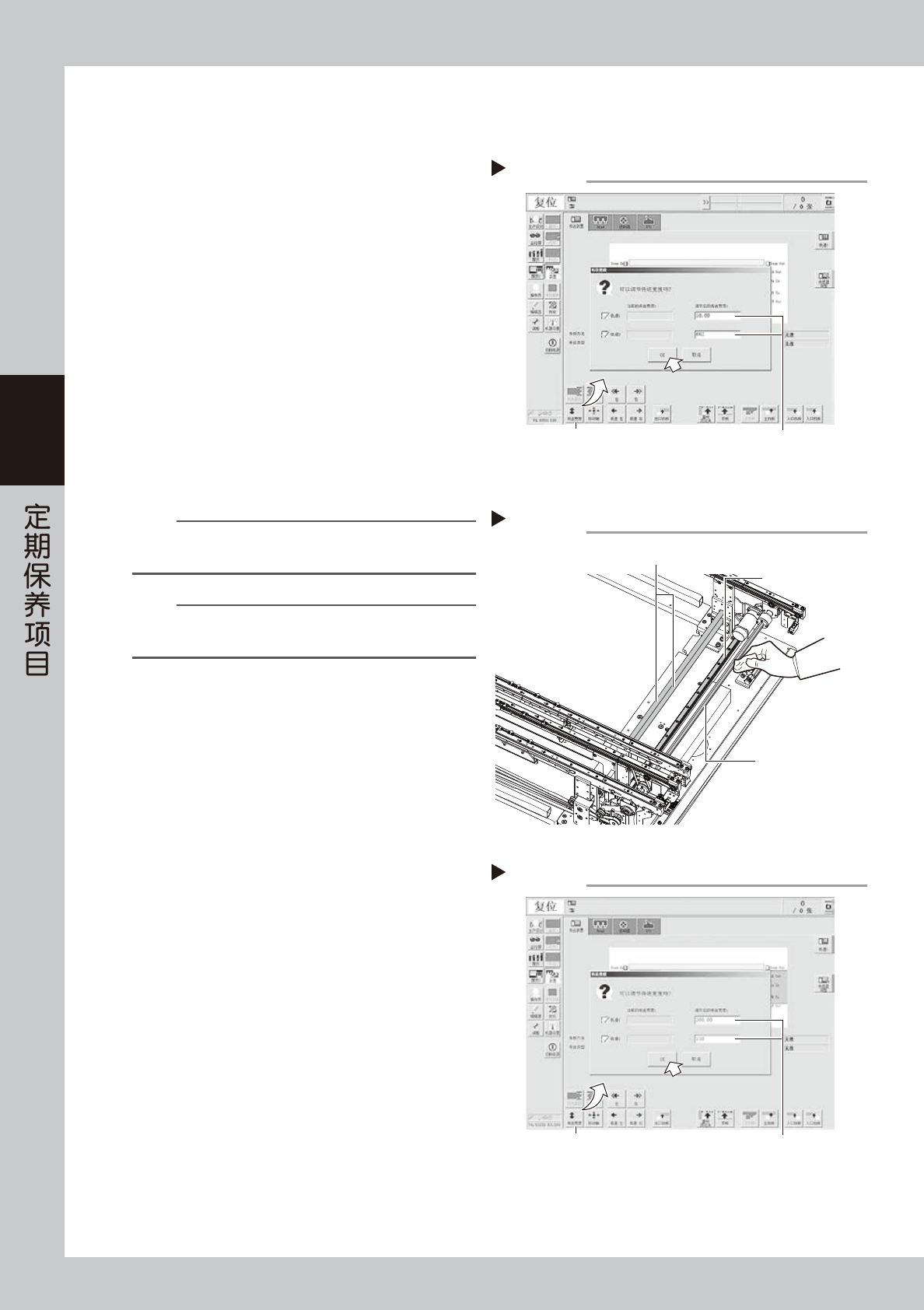

5.3.3 W 轴的清洁与加油 (YSM20WR 双轨机型 )
下面，介绍 YSM20WR 双轨机型的 W 轴的清洁与加油的方法。
1
使传送轨移到前侧。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框中输入如下数值。
轨道 1 : 50mm
轨道 2 : 662mm
按 [OK] 按钮，传送宽度变为指定的宽度。
2
e
清洁 W 轴各部。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
4. 用无尘擦拭纸等擦去 W 轴的滚珠丝杆 (4 根 )、
导轨 (2 根)、六角轴 (2 根 ) 的脏污润滑油与尘屑。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，移动导槽在内的
导轨全轨，并确认没有尘屑残留。
n
要点
关于滚珠丝杆、导轨、六角轴的位置与根数，还可以参照后
述“第 5 章 加油位置一览”。
3
为便于加润滑油，调节传送宽度。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的画面。
3. 在“调节后的传送宽度”输入框中输入如下数值。
轨道 1 : 300mm
轨道 2 : 150mm
按 [OK] 按钮，传送宽度变为指定的宽度。
Step 2
清洁W轴
滚珠丝杆
导轨
六角轴
553A8-KMK-00
调节传送宽度
输入如下数值：
轨道1 ：300
轨道2 ：150
Step 3
[传送宽度]按钮
56322-KMK-00
使传送轨移到前侧
输入如下数值：
轨道1 ：50
轨道2 ：662
Step 1
[传送宽度]按钮
56321-KMK-00
3-59
3
4
e
擦拭还未擦到的部位。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用无尘擦拭纸等擦拭在 Step2 中未擦到的部位。
5
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面以及螺旋槽部。
6
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 (30°弯折型枪嘴 ) 将指定的润滑油
(NSL) 从导轨的润滑油注油嘴 (4 处 ) 注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。
Step 4
擦拭W轴上还未擦到的部位
滚珠丝杆
导轨
六角轴
553A9-KMK-00
Step 5
给W轴的滚珠丝杆与六角轴加油
润滑油 (均匀涂抹)
滚珠丝杆
六角轴
553B0-KMK-00
Step 6
给导轨加油
润滑油注油嘴
润滑油枪
(30°弯折型)
553B1-KMK-00
