3-60 3 7 使传送轨移到里侧。 1. 关闭贴片机的正面安全机盖，解除贴片机的紧 急停机状态。使用一次性换料车的机型，需将 料车装回贴片机。 2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ] 按钮，打开调节传送宽度的对话框。 3. 在 “调节后的传送宽度” 输入框中输入如下数值。 轨道 1 : 662mm 轨道 2 : 50mm 按 [OK] 按钮，传送宽度变为指定的宽度。 8 e 给滚珠丝杆与六角轴上还未涂抹到润滑 …
3-59
3
4
e
擦拭还未擦到的部位。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用无尘擦拭纸等擦拭在 Step2 中未擦到的部位。
5
给滚珠丝杆与六角轴涂抹润滑油。
用手指将指定的润滑油 (NSL) 均匀地涂抹在六角轴
的表面、滚珠丝杆的表面以及螺旋槽部。
6
给导轨加润滑油。
导轨使用润滑油枪加润滑油。
用润滑油枪 (30°弯折型枪嘴 ) 将指定的润滑油
(NSL) 从导轨的润滑油注油嘴 (4 处 ) 注入。
n
要点
注入润滑油，直至注入的干净润滑油从缝隙间溢出为止。
n
要点
关于导轨的润滑油注油嘴的位置与数量，还可以参照后述
“第 5 章 加油位置一览”。

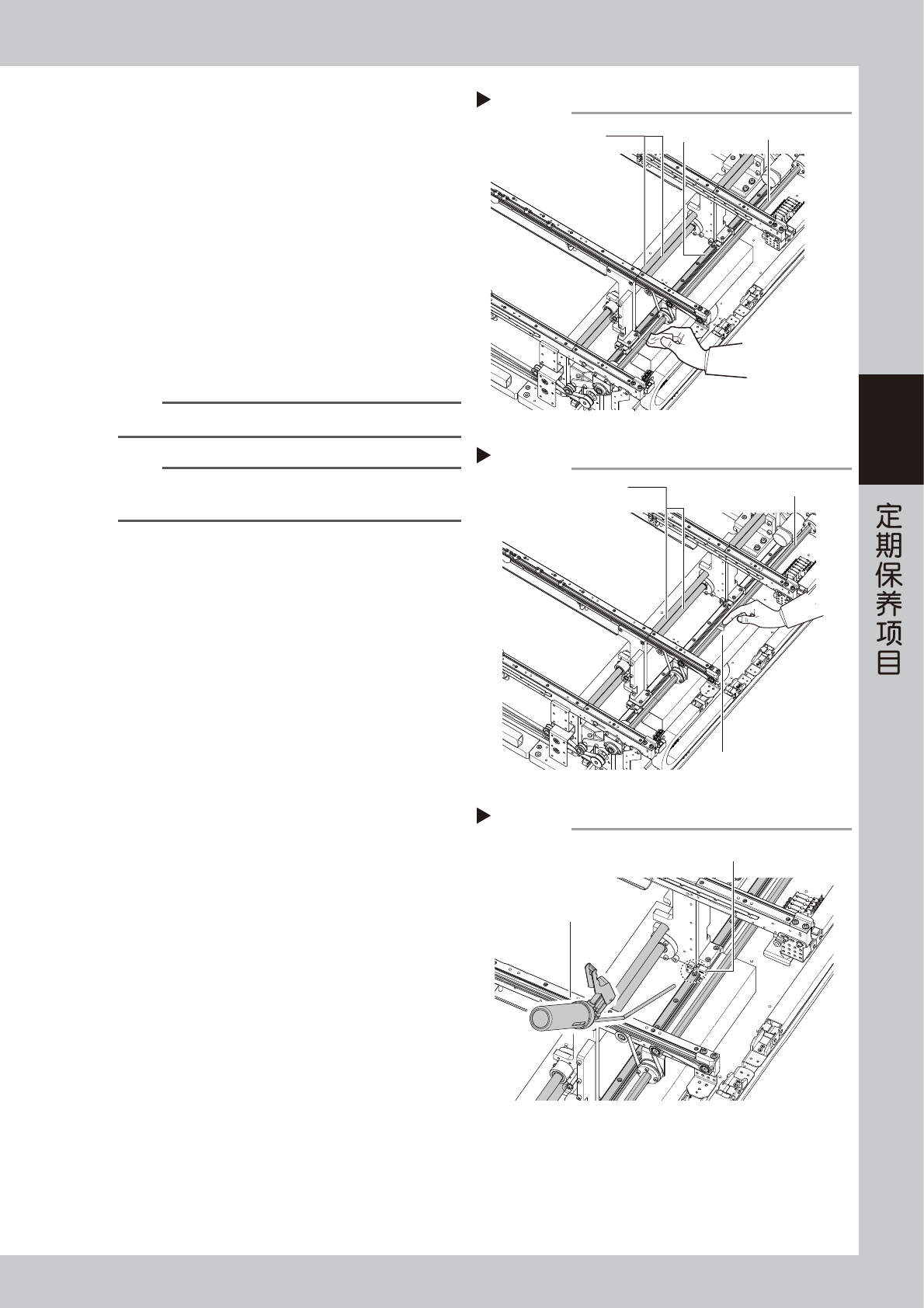

Step 4
擦拭W轴上还未擦到的部位
滚珠丝杆
导轨
六角轴
553A9-KMK-00
Step 5
给W轴的滚珠丝杆与六角轴加油
润滑油 (均匀涂抹)
滚珠丝杆
六角轴
553B0-KMK-00
Step 6
给导轨加油
润滑油注油嘴
润滑油枪
(30°弯折型)
553B1-KMK-00
3-60
3
7
使传送轨移到里侧。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
3. 在“调节后的传送宽度”输入框中输入如下数值。
轨道 1 : 662mm
轨道 2 : 50mm
按 [OK] 按钮，传送宽度变为指定的宽度。
8
e
给滚珠丝杆与六角轴上还未涂抹到润滑
油的部位涂抹润滑油。
1. 按急停按钮之后，打开贴片机正面的安全机盖。
2. 使用一次性换料车的机型，为便于操作需将料
车从贴片机上拆下。
3. 用手指将指定的润滑油 (NSL) 均匀地涂抹在
Step5 中还未涂抹到润滑油的六角轴表面、滚
珠丝杆表面与螺旋槽部。
9
使润滑油均匀遍布。
1. 关闭贴片机的正面安全机盖，解除贴片机的紧
急停机状态。使用一次性换料车的机型，需将
料车装回贴片机。
2. 按照 Step1 与 Step7 的步骤，多次使传送轨移
动到前后两侧。
0
e
擦去多余的润滑油。
1. 按急停按钮之后，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，为便于擦去 W 轴的
多余润滑油，需将料车从贴片机上拆下。
3. 用无尘擦拭纸等擦去滚珠丝杆、六角轴、导轨
各个端部堆积的多余润滑油。

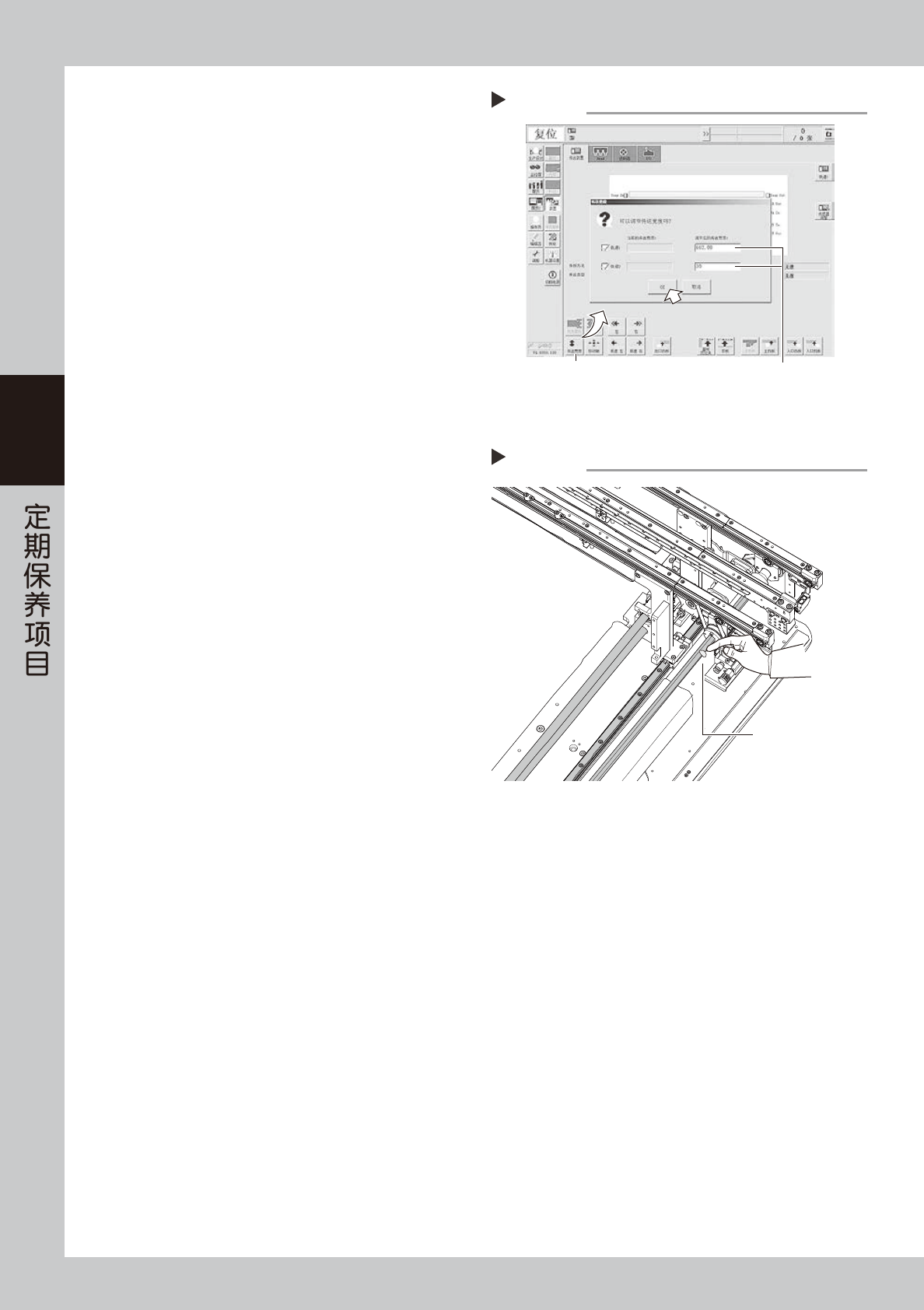

使传送轨移到里侧
输入如下数值：
轨道1 ：662
轨道2 ：50
Step 7
[传送宽度]按钮
56323-KMK-00
Step 8
给还未加油的部位涂抹润滑油
给还未涂抹到润滑油的
部位涂抹润滑油
553B2-KMK-00
3-61
3

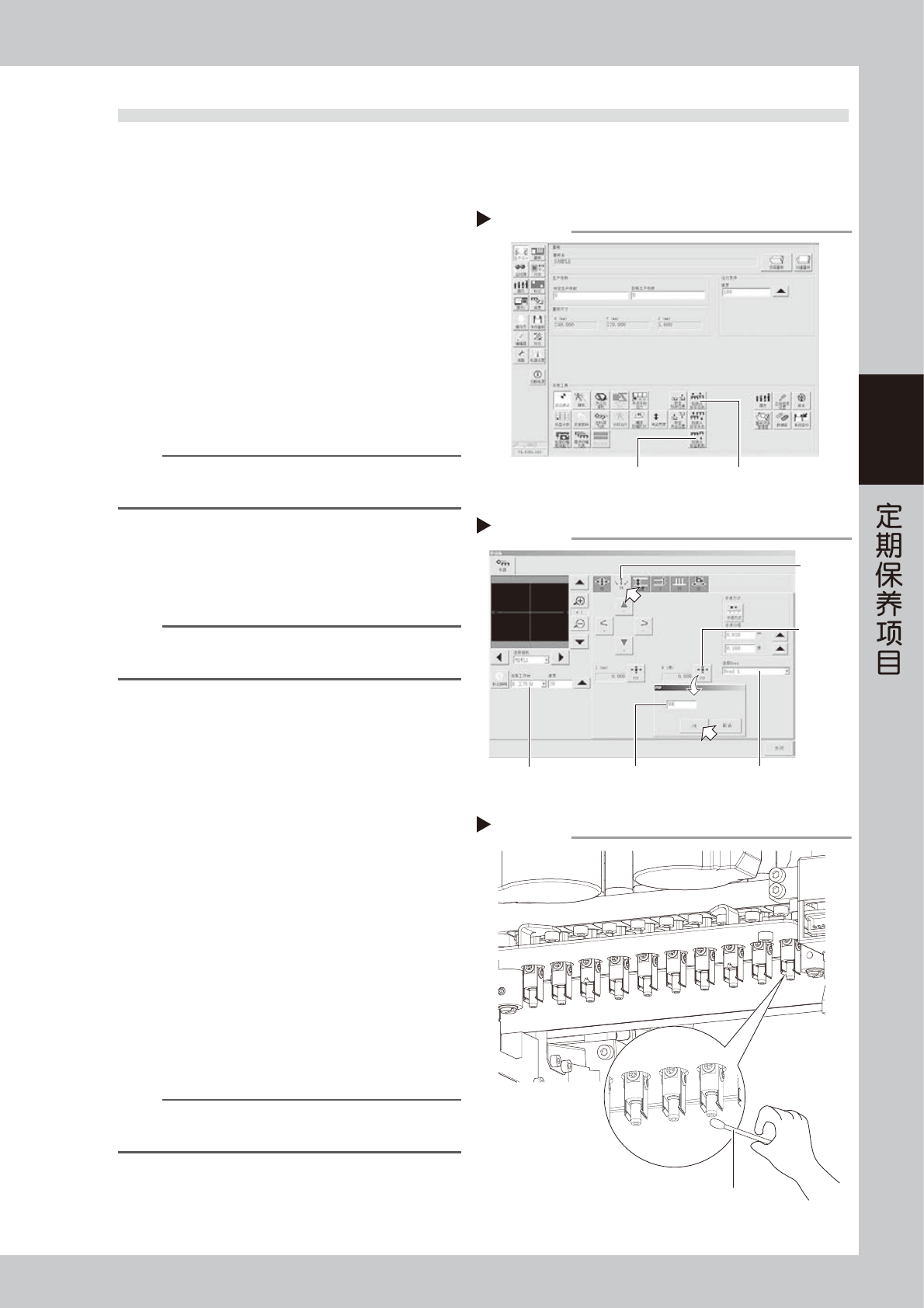

5.4 吸嘴轴前端部的清洁
在本章前述“3.4 吸嘴轴前端部的检查”中若检出了有脏污时，请按照下列方法清洁吸嘴轴的前端部。
5.4.1 HM 贴装头的吸嘴轴前端部
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面安全机盖，用手将吸嘴拆下。
2
将贴装头单元移到便于清洁的位置。
在“生产设计”画面按 [ 贴装头移至后侧 ] 或 [ 贴
装头移至前侧 ] 按钮，使贴装头单元移到便于清洁
的位置。
参考
双梁机型时，若将前侧的贴装头单元移到后侧，后侧的贴装
头单元移到前侧会便于清洁吸嘴轴的前端。
3
使贴装头旋转 90 度。
1. 在 [ 装置 ] -“传送装置”画面中按 [ 移动轴 ]
按钮，选择“ZR”选项卡页面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 从“选择 Head”下拉框中选择“Head 1”。
4. 按“R( 度 )”右侧的 [PTP] 按钮之后，输入“90”
并按 [OK] 按钮。1 号〜 5 号的贴装头同时旋转
90 度。
再从“选择 Head”下拉框中选择“Head 6”，
同样输入“90”，使 6 号〜 10 号的贴装头同时
旋转 90 度。
e
5. 按急停按钮，打开贴片机的正面安全机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
4
清洁吸嘴轴的前端部。
用浸有少量乙醇的棉棒擦拭吸嘴轴的前端部。
吸嘴轴的侧面可将棉棒的前端搓成纸捻状擦拭。
参考
若不便于清洁时，可以用手指按住 Z 轴的接头块在吸嘴轴为
下降状态下清洁吸嘴轴的前端部。
清洁吸嘴轴的前端部
Step 4
棉棒
553A2-KMK-00
使贴装头单元移动
Step 2
[贴装头移至前侧] 按钮 [贴装头移至后侧] 按钮
56316-KMK-00
使贴装头旋转90度
Step 3
输入90度 选择贴装头
[PTP] 按钮
“ZR”页面
选择工作台
56317-KMK-00
