3-64 3 5 再使贴装头向相反方向旋转 90 度。 1. 关闭正面安全机盖，解除贴片机的紧急停机状 态。使用一次性换料车的机型，需将料车装回 贴片机。 2. 按照前述 Step3 的方法，输入“-90”使贴装头 向相反方向旋转 90 度。 e 3. 按急停按钮，打开贴片机的正面安全机盖。 4. 使用一次性换料车的机型，为便于清洁需将料 车从贴片机上拆下。 6 清洁吸嘴轴前端部中还未擦拭到的部位。 按照前述 Step4 的方法，擦拭吸…

100%1 / 205

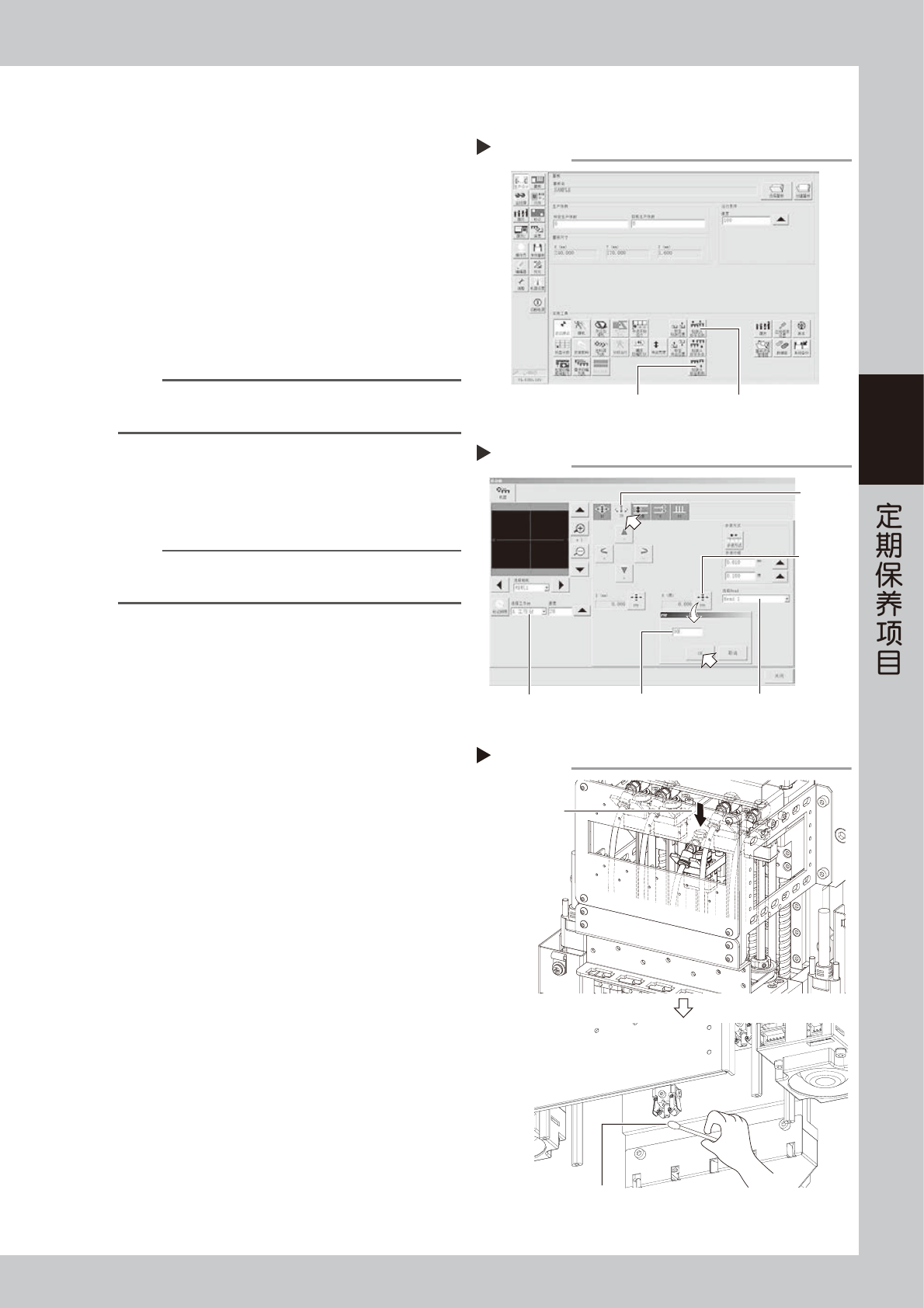

3-63
3
5.4.2 FM 贴装头的吸嘴轴前端部
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面安全机盖，用手将吸嘴拆下。
2
将贴装头单元移到便于清洁的位置。
在“生产设计”画面按 [ 贴装头移至后侧 ] 或 [ 贴
装头移至前侧 ] 按钮，使贴装头单元移到便于清洁
的位置。
参考
双梁机型时，若将前侧的贴装头单元移到后侧，后侧的贴装
头单元移到前侧会便于清洁吸嘴轴的前端。
3
使贴装头旋转 90 度。
1. 在 [ 装置 ] -“传送装置”画面中按 [ 移动轴 ]
按钮，选择“ZR”选项卡页面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 从“选择 Head”下拉框中选择“Head 1”。
4. 按“R( 度 )”右侧的 [PTP] 按钮之后，输入“90”
并按 [OK] 按钮。1 号贴装头旋转 90 度。
按照同样的方法，分别使 2 号〜 5 号贴装头也
旋转 90 度。
e
5. 按急停按钮，打开贴片机的正面安全机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
4
清洁吸嘴轴的前端部。
1. 将手指伸进贴装头单元正面盖板的空隙中，按
住准备清洁的吸嘴轴 (Z 轴 ) 的接头块。
2. 用浸有少量乙醇的棉棒擦拭吸嘴轴的前端部。
吸嘴轴的侧面可将棉棒的前端搓成纸捻状擦拭。
使贴装头单元移动
Step 2
[贴装头移至前侧] 按钮 [贴装头移至后侧] 按钮
56316-KMK-00
使贴装头旋转90度
Step 3
输入90度 选择贴装头
[PTP] 按钮
“ZR”页面
选择工作台
56319-KMK-00
清洁吸嘴轴的前端部
Step 4
棉棒
用手指按住此处
553A4-KMK-00

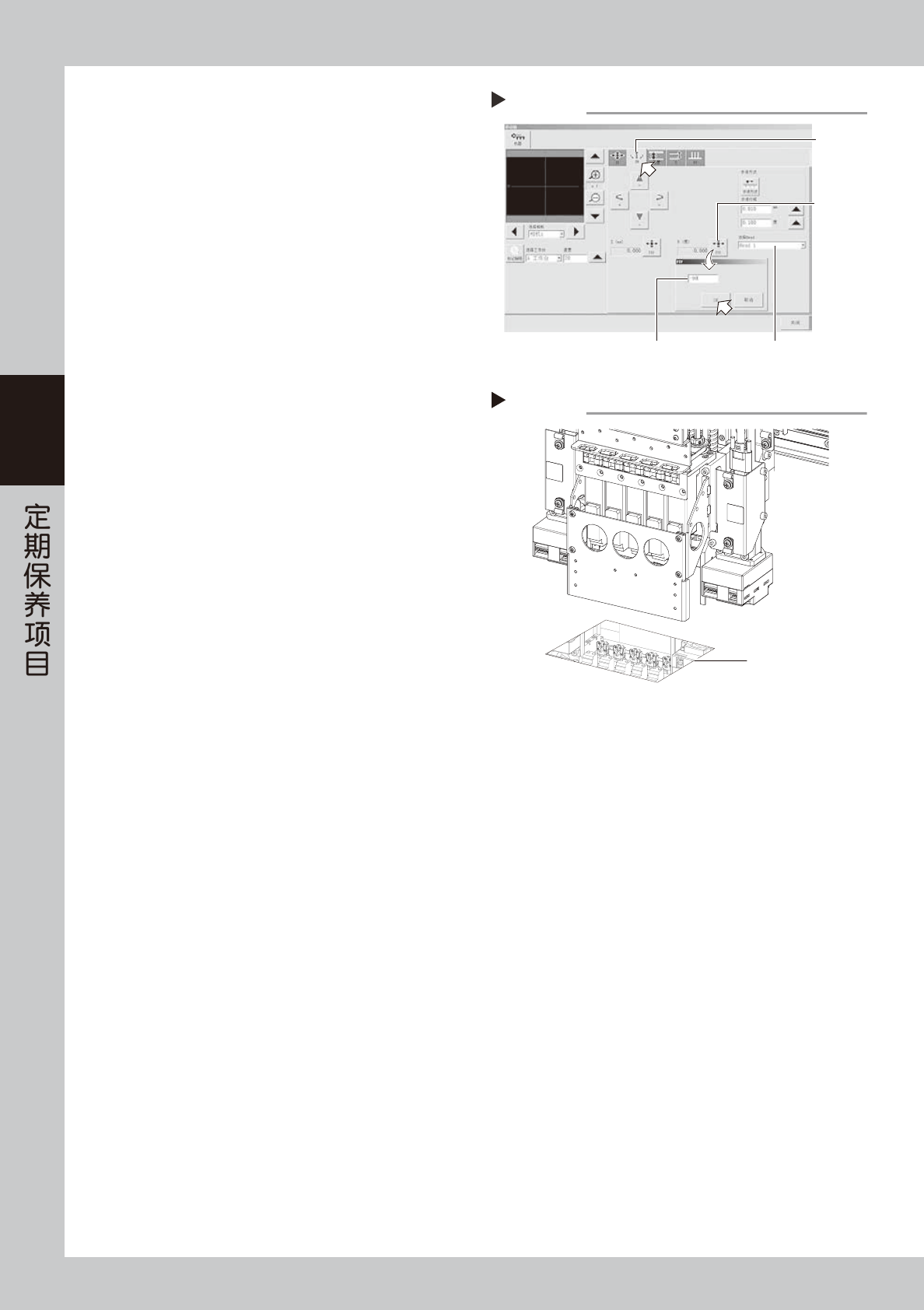

3-64
3
5
再使贴装头向相反方向旋转 90 度。
1. 关闭正面安全机盖，解除贴片机的紧急停机状
态。使用一次性换料车的机型，需将料车装回
贴片机。
2. 按照前述 Step3 的方法，输入“-90”使贴装头
向相反方向旋转 90 度。
e
3. 按急停按钮，打开贴片机的正面安全机盖。
4. 使用一次性换料车的机型，为便于清洁需将料
车从贴片机上拆下。
6
清洁吸嘴轴前端部中还未擦拭到的部位。
按照前述 Step4 的方法，擦拭吸嘴轴前端部中还未
擦拭到的部位。
7
确认清洁状态。
用镜子等照吸嘴轴的前端部，目视检查是否已经完
全清洁干净了。
使贴装头向相反方向旋转90度
Step 5
输入-90度 选择贴装头
[PTP] 按钮
“ZR”页面
56320-KMK-00
确认清洁状态
Step 7
通过镜子确认
553A5-KMK-00

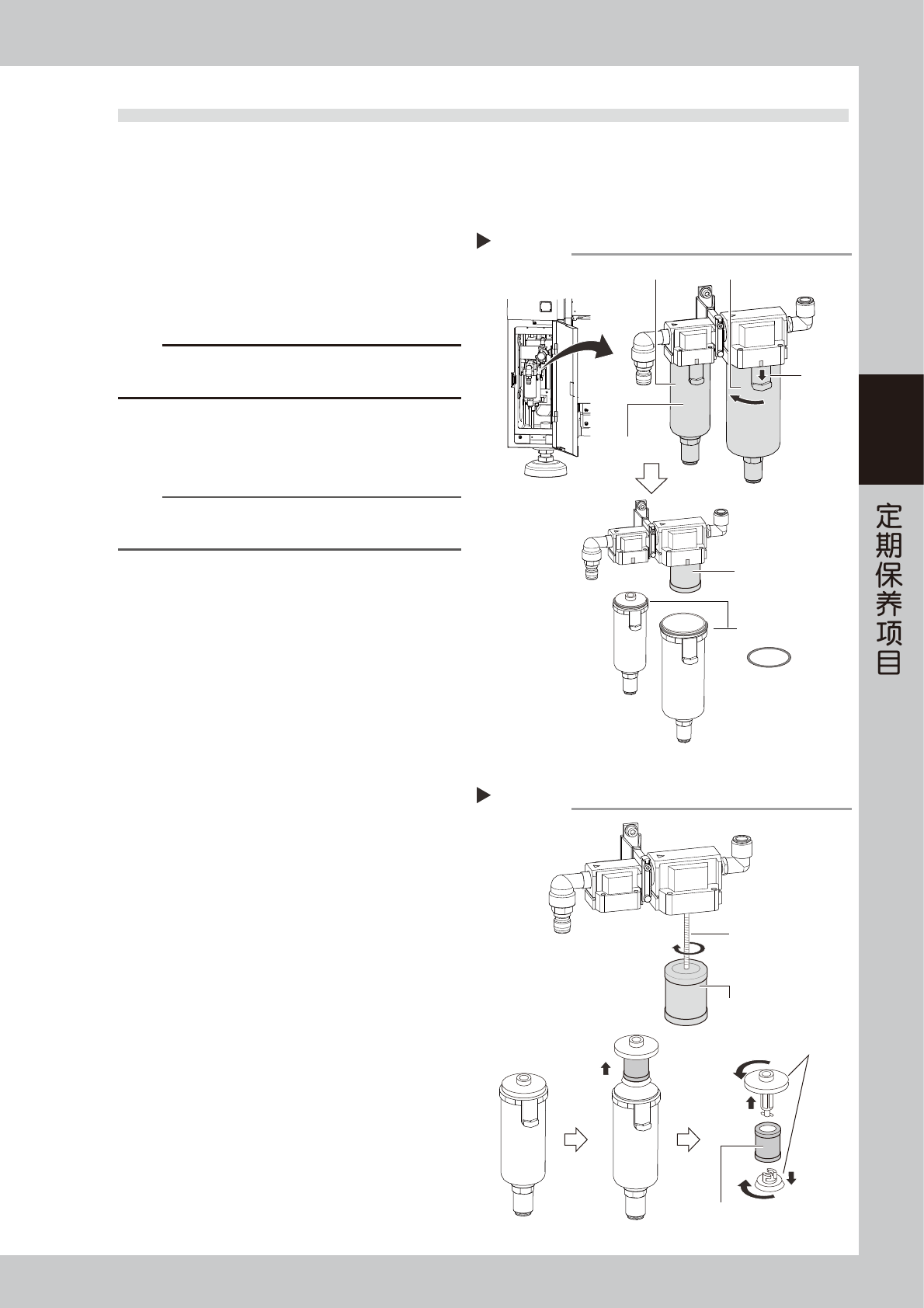

3-65
3
5.5 底座部
5.5.1 气、雾滤芯的更换与过滤杯的清洁
本机装有空气过滤器与油雾过滤器，以防止空气压缩机内的油、水、不纯物等进入机器内部。
下面，介绍这些过滤器的点检、清洁与滤芯的更换方法。为保障作业安全，请务必先拆下与气源连接的空气连接器。
1
拆卸空气快速接头。
1. 将 [ 供气 / 排气 ] 开关向右 (EXH) 旋转，切断供
气。
2. 拆下与气源连接部连接的空气快速接头。
c
注意
拆下空气快速接头时，会发出很大的排气声，还可能会有油、
水、不纯物等飞溅出来，请注意安全。
2
检查过滤杯内部。
检查过滤杯中是否有油或水。若有，需按照下列
Step3 〜 5 的步骤清洗过滤杯。
参考
过滤杯下端排水阀是自动型。如果过滤杯中存积有油或水，
排水阀会自动排出。建议预先在排水阀下端接好排水软管。
3
拆卸过滤杯。
边向下按住过滤杯的按钮，边将过滤杯向左转动
45 度之后，将过滤杯向下拔出。
此时，空气滤芯将会连同过滤杯一起被拔出。
4
检查滤芯的状态。
油雾滤芯 ：
油雾滤芯由螺杆固定在过滤器端盖侧。将油雾
滤芯向右图所示箭头方向转动拆下。
空气滤芯 ：
空气滤芯装在过滤杯内，夹在上下侧夹件之间。
将上侧夹件连同滤芯向上拔出。再如右图所示，
转动上下侧夹件拆出滤芯。
确认滤芯没有脏污，网眼也没有被堵塞。
若有，请换上易耗件列表中的新滤芯。
5
清洗过滤杯内的脏污。
1. 先用水涮洗过滤杯。
2. 再用用水稀释过的中性清洁剂清洗过滤杯内部。
3. 对过滤杯进行喷气后，用无尘布等擦干。
Step 3
过滤杯用O型圈
油雾滤芯
拆卸过滤杯
过滤杯
空气过滤器 油雾过滤器
按钮
55384-KMK-00
油雾滤芯
拆卸滤芯与确认滤芯的状态
Step 4
空气滤芯
由螺杆固定
■ 油雾滤芯
■ 空气滤芯
上下侧夹件
55385-KMK-00
