3-67 3 5.6 识别装置 5.6.1 侧面视觉相机内部的清洁 (FM 贴装头 ) 侧面视觉相机除了每 6 个月需按照本章前述 “4.1.4 侧面视觉相机的简易清洁 ( FM 贴装头 )” 进行简易清洁之外， 还建议每年或频繁发生与侧面视觉相机相关的识别错误时，对内部的反光板进行清洁。 c 注意 清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。 c 注意 发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客…
3-66
3
6

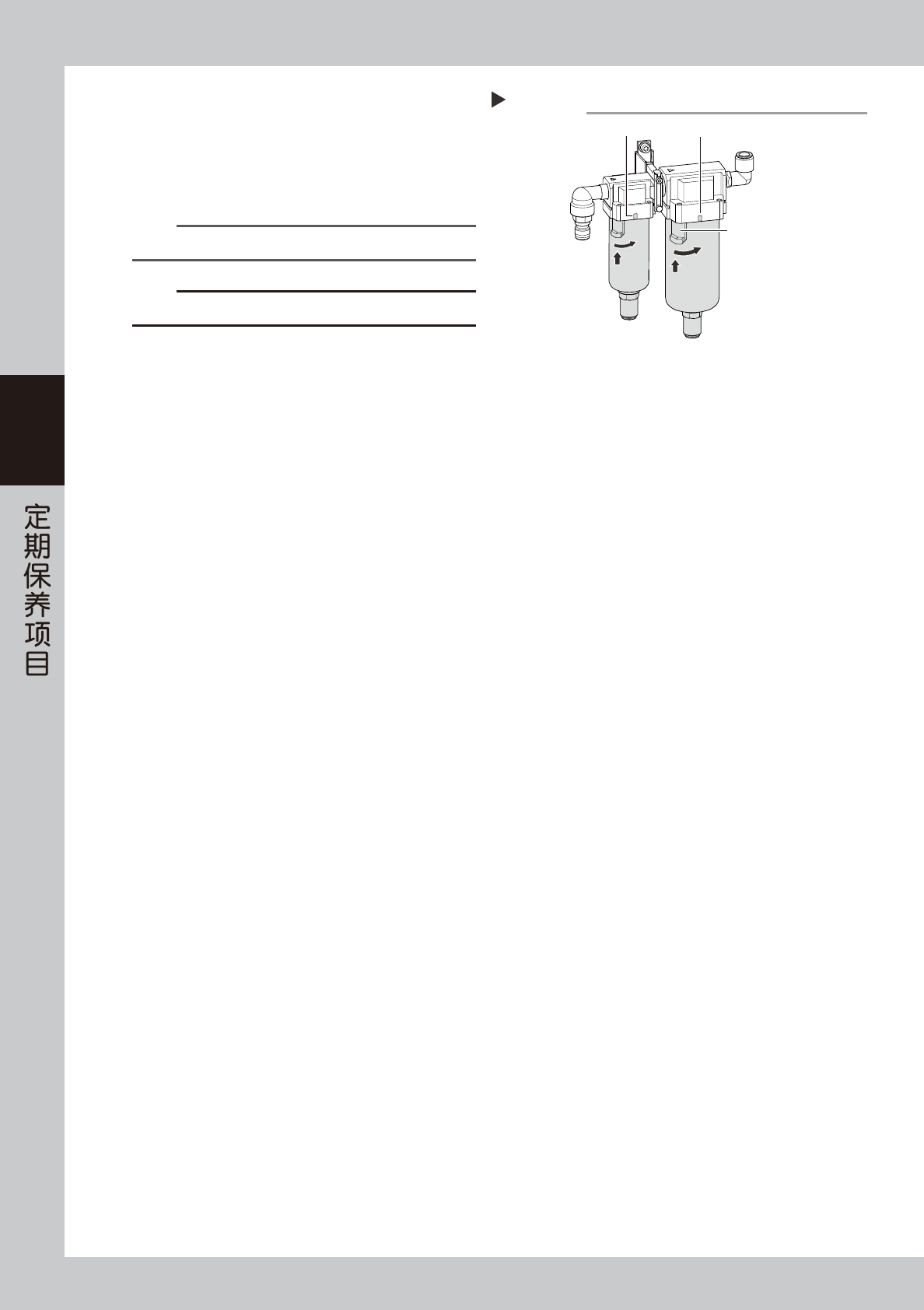

安装滤芯与过滤杯。
1. 按照与拆卸时相反的步骤，安装滤芯。
2. 将过滤杯的按钮对准拔下时的位置 ( 左侧 45 度 )
之后向上按。
3. 将过滤杯向右转动到过滤器端盖的标记位置。
n
要点
将过滤杯向右旋转到标记位置时会发出“咔嚓”声。
c
注意
安装过滤杯时，注意不要使过滤杯用的 O 型圈脱落。
7
安装空气快速接头。
1. 连接空气快速接头，确认没有漏气。
2. 将 [ 供气 / 排气 ] 开关向左 (SUP) 旋转，接通供
气。
安装过滤杯
Step 6
标记标记
按钮
55386-KMK-00
3-67
3
5.6 识别装置
5.6.1 侧面视觉相机内部的清洁 (FM 贴装头 )
侧面视觉相机除了每 6 个月需按照本章前述“4.1.4 侧面视觉相机的简易清洁 ( FM 贴装头 )”进行简易清洁之外，
还建议每年或频繁发生与侧面视觉相机相关的识别错误时，对内部的反光板进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
1
切断贴片机的电源。
1. 使用一次性换料车的机型，为便于清洁侧面视
觉相机，需将料车从贴片机上拆下。
2. 退出应用软件。
3. 关闭贴片机的电源。
2
将贴装头单元移动到前侧。
1. 打开贴片机的正面安全机盖。
2. 将贴装头单元移动到前侧。
3. 在贴装头单元下方垫上方巾。
3
剪断侧面视觉相机线束的捆扎带。
用剪钳剪断固定侧面视觉相机线束的捆扎带 (4 处 )。
c
注意
剪断捆扎带时，注意不要划伤线束。
4
拆卸侧面视觉相机组件。
1. 用内六角扳手 (4) 拆下侧面视觉相机组件的 2
处固定螺栓。
2. 取下侧面视觉相机组件。
n
要点
侧面视觉相机组件装有定位用的定位针。
剪断固定线束的捆扎带
Step 3
捆扎带 1
剪钳
捆扎带 2
捆扎带 3
捆扎带 4
■ FM贴装头单元下侧
侧面视觉相机的线束
侧面视觉相机组件
55387-KMK-00
拆卸侧面视觉相机组件
Step 4
侧面视觉相机组件
固定螺栓
55388-KMK-00
3-68
3
5
暂时固定侧面视觉相机组件。
为便于作业，需将侧面视觉相机组件暂时固定在 X 轴的电缆拖链护盖上。
1. 将侧面视觉相机从 X 轴托架下侧穿过，倒转后放置在 X 轴电缆拖链护盖的上方。
2. 用捆扎带 ( 长度需在 250mm 以上 ) 暂时固定侧面视觉相机组件。
暂时固定侧面视觉相机组件
用捆扎带固定
■ FM贴装头单元下侧
穿过X轴托架
X轴电缆拖链护盖
X轴托架
侧面视觉相机组件
■ X轴托架上侧
55389-KMK-00
