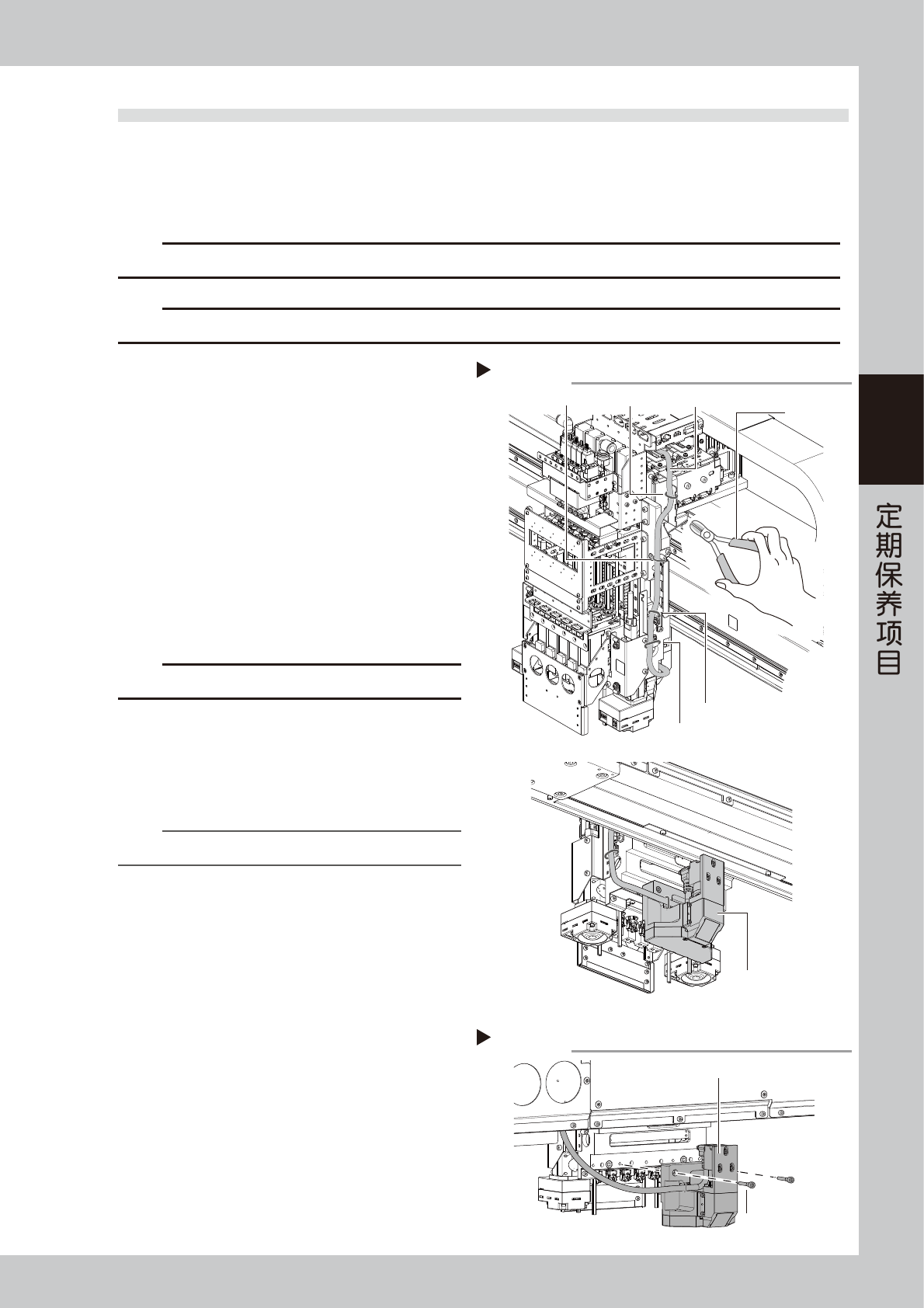

5.6 识别装置
5.6.1 侧面视觉相机内部的清洁 (FM 贴装头 )
侧面视觉相机除了每 6 个月需按照本章前述“4.1.4 侧面视觉相机的简易清洁 ( FM 贴装头 )”进行简易清洁之外，
还建议每年或频繁发生与侧面视觉相机相关的识别错误时，对内部的反光板进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
1
切断贴片机的电源。
1. 使用一次性换料车的机型，为便于清洁侧面视
觉相机，需将料车从贴片机上拆下。
2. 退出应用软件。
3. 关闭贴片机的电源。
2
将贴装头单元移动到前侧。
1. 打开贴片机的正面安全机盖。
2. 将贴装头单元移动到前侧。
3. 在贴装头单元下方垫上方巾。
3
剪断侧面视觉相机线束的捆扎带。
用剪钳剪断固定侧面视觉相机线束的捆扎带 (4 处 )。
c
注意
剪断捆扎带时，注意不要划伤线束。
4
拆卸侧面视觉相机组件。
1. 用内六角扳手 (4) 拆下侧面视觉相机组件的 2
处固定螺栓。
2. 取下侧面视觉相机组件。
n
要点
侧面视觉相机组件装有定位用的定位针。
剪断固定线束的捆扎带
Step 3
捆扎带 1
剪钳
捆扎带 2
捆扎带 3
捆扎带 4
■ FM贴装头单元下侧
侧面视觉相机的线束
侧面视觉相机组件
55387-KMK-00
拆卸侧面视觉相机组件
Step 4
侧面视觉相机组件
固定螺栓
55388-KMK-00
3-68
3
5

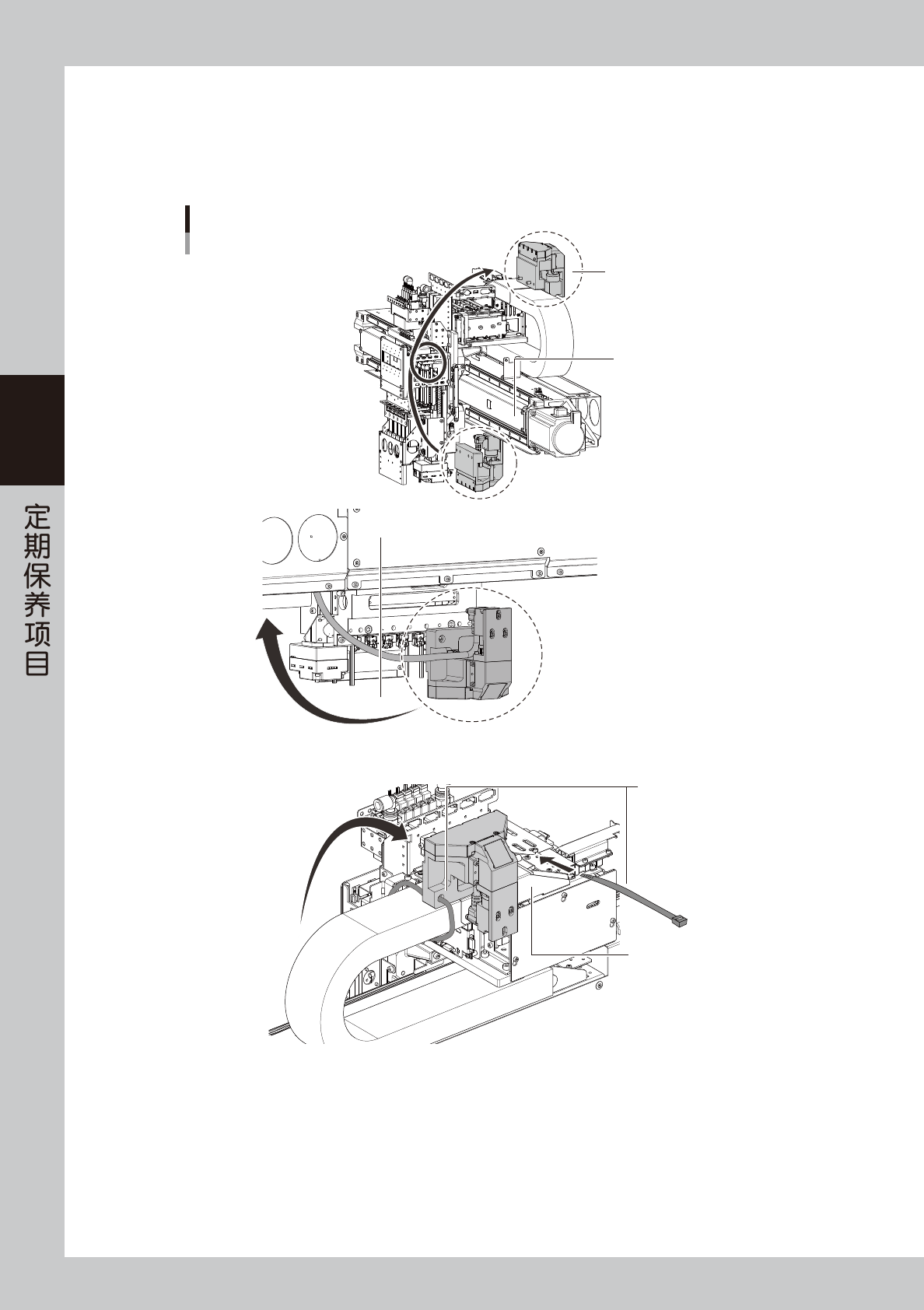

暂时固定侧面视觉相机组件。
为便于作业，需将侧面视觉相机组件暂时固定在 X 轴的电缆拖链护盖上。
1. 将侧面视觉相机从 X 轴托架下侧穿过，倒转后放置在 X 轴电缆拖链护盖的上方。
2. 用捆扎带 ( 长度需在 250mm 以上 ) 暂时固定侧面视觉相机组件。
暂时固定侧面视觉相机组件
用捆扎带固定
■ FM贴装头单元下侧
穿过X轴托架
X轴电缆拖链护盖
X轴托架
侧面视觉相机组件
■ X轴托架上侧
55389-KMK-00
3-69
3
6

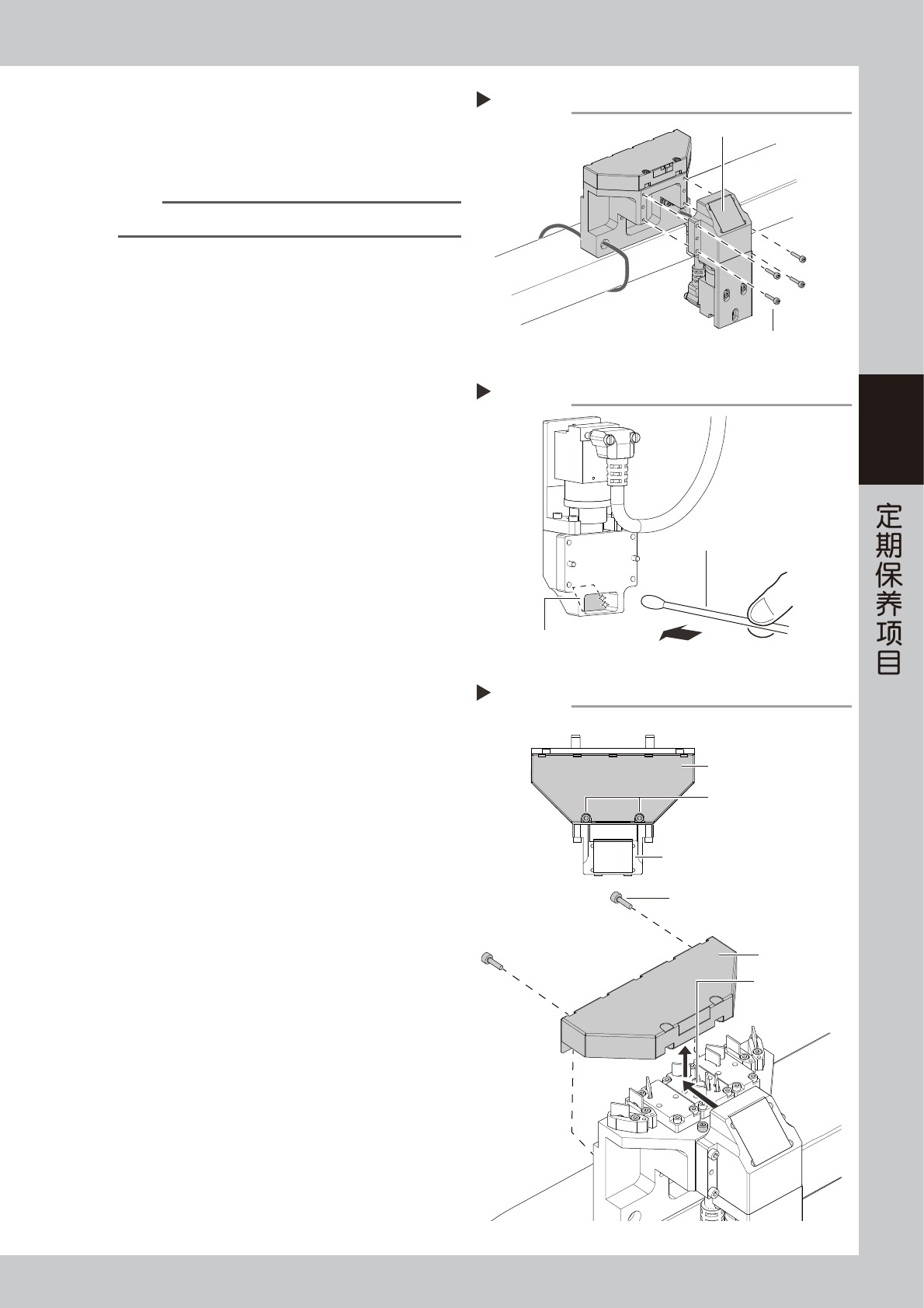

拆卸相机托架。
1. 用内六角扳手 (2.5) 拆下相机托架的 4 处固定螺
栓。
2. 取下相机托架。
n
要点
相机托架上装有定位用的定位针。
7
清洁相机托架内的反光板。
1. 用浸有少量无水乙醇的棉棒擦拭相机托架内的
反光板。
2. 用未浸无水乙醇的干棉棒擦干反光板。
3. 确认反光板上没有残留溶剂的擦拭痕迹。
8
将相机托架装回原位。
9
拆卸侧面视觉相机的外盖。
1. 用内六角扳手 (2.5) 拧松外盖上相机托架侧的 2
处固定螺栓。固定螺栓只需拧松即可，无需拆下。
2. 再拆下剩余的 2 处外盖固定螺栓。
3. 将外盖向里侧滑动之后，向上取出。
清洁反光板
Step 7
反光板
浸有无水乙醇的棉棒
55391-KMK-00
拆卸相机托架
Step 6
相机托架
固定螺栓
55390-KMK-00
拆卸相机外盖
Step 9
拧松2处固定螺栓
■ 俯视图
相机托架
固定螺栓
相机外盖
向里侧滑动
相机外盖
55392-KMK-00
