3-70 3 0 清洁内部的反光板。 1. 用浸有少量无水乙醇的棉棒擦拭反光板 (13 块 ) 的镜面处理面。 2. 用未浸无水乙醇的干棉棒擦干反光板。 3. 确认反光板上没有残留溶剂的擦拭痕迹。 n 要点 请轻微擦拭，不要用力过度。 q 安装侧面视觉相机的外盖。 按照与 Step9 相反的步骤安装相机外盖。 装好之后， 确认外盖相对于侧面视觉相机组件主体没有歪斜。 w 将侧面视觉相机组件装回原位。 1. 用剪钳剪断暂时固定侧面视觉相机…
3-69
3
6
拆卸相机托架。
1. 用内六角扳手 (2.5) 拆下相机托架的 4 处固定螺
栓。
2. 取下相机托架。
n
要点
相机托架上装有定位用的定位针。
7
清洁相机托架内的反光板。
1. 用浸有少量无水乙醇的棉棒擦拭相机托架内的
反光板。
2. 用未浸无水乙醇的干棉棒擦干反光板。
3. 确认反光板上没有残留溶剂的擦拭痕迹。
8
将相机托架装回原位。
9
拆卸侧面视觉相机的外盖。
1. 用内六角扳手 (2.5) 拧松外盖上相机托架侧的 2
处固定螺栓。固定螺栓只需拧松即可，无需拆下。
2. 再拆下剩余的 2 处外盖固定螺栓。
3. 将外盖向里侧滑动之后，向上取出。
清洁反光板
Step 7
反光板
浸有无水乙醇的棉棒
55391-KMK-00
拆卸相机托架
Step 6
相机托架
固定螺栓
55390-KMK-00
拆卸相机外盖
Step 9
拧松2处固定螺栓
■ 俯视图
相机托架
固定螺栓
相机外盖
向里侧滑动
相机外盖
55392-KMK-00

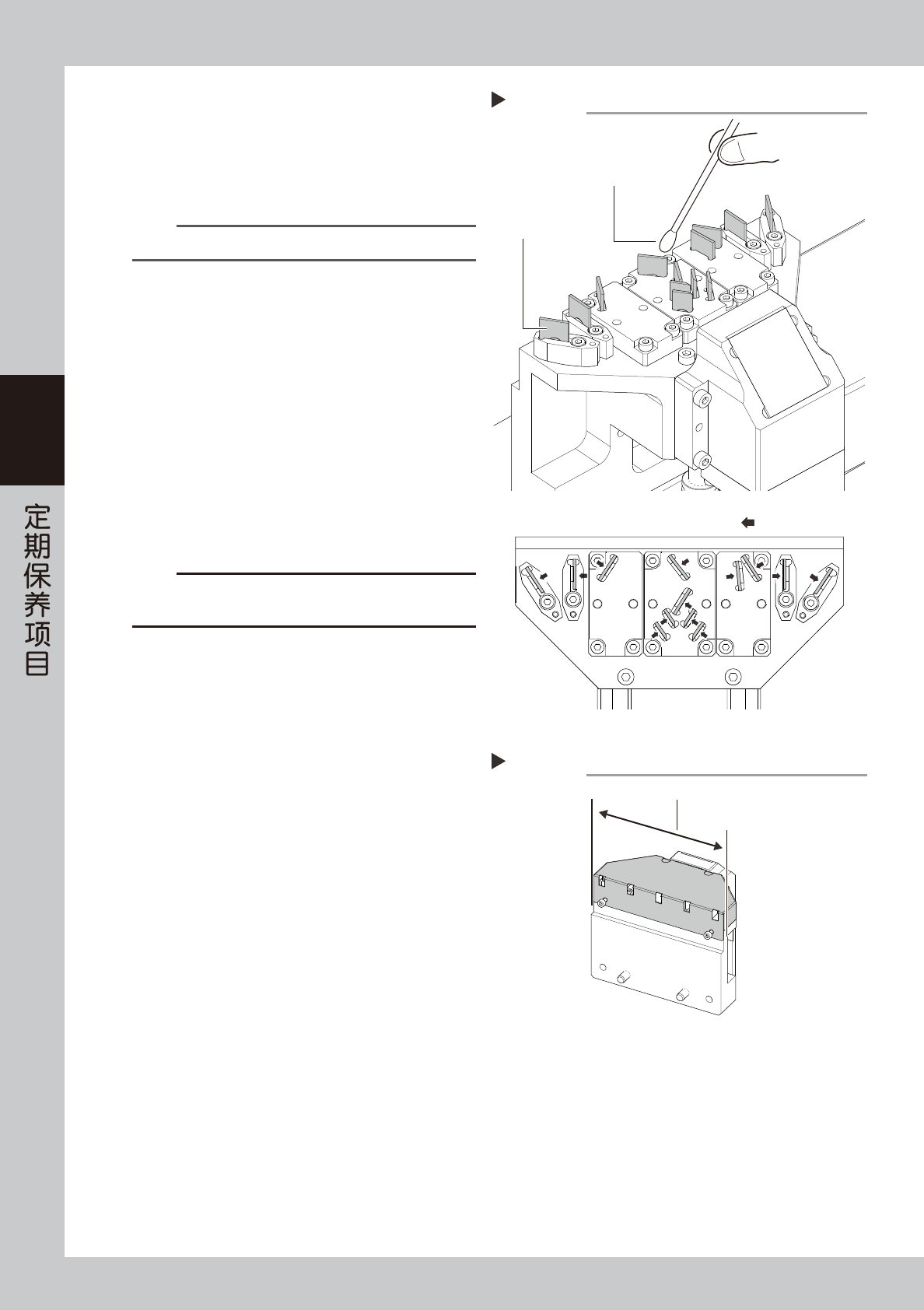

3-70
3
0
清洁内部的反光板。
1. 用浸有少量无水乙醇的棉棒擦拭反光板 (13 块 )
的镜面处理面。
2. 用未浸无水乙醇的干棉棒擦干反光板。
3. 确认反光板上没有残留溶剂的擦拭痕迹。
n
要点
请轻微擦拭，不要用力过度。
q
安装侧面视觉相机的外盖。
按照与 Step9 相反的步骤安装相机外盖。装好之后，
确认外盖相对于侧面视觉相机组件主体没有歪斜。
w
将侧面视觉相机组件装回原位。
1. 用剪钳剪断暂时固定侧面视觉相机组件的捆扎
带。
2. 将侧面视觉相机组件装回原位并拧紧 2 处固定
螺栓。
3. 固定侧面视觉相机的线束。
在前述 Step3 中剪断的 4 处位置用捆扎带 ( 长
度需在 100mm 以上 ) 固定线束。
4. 取出垫在贴装头单元下方的方巾。
c
注意
剪断捆扎带时，注意不要划伤线束。
用捆扎带固定线束时，注意不要捆扎得过紧。
清洁内部反光板
Step 10
反光板
浸有无水乙醇的棉棒
■ 俯视图
：需清洁的面
55393-KMK-00
安装相机外盖
Step 11
确认安装后的外盖无歪斜
55394-KMK-00
3-71
3

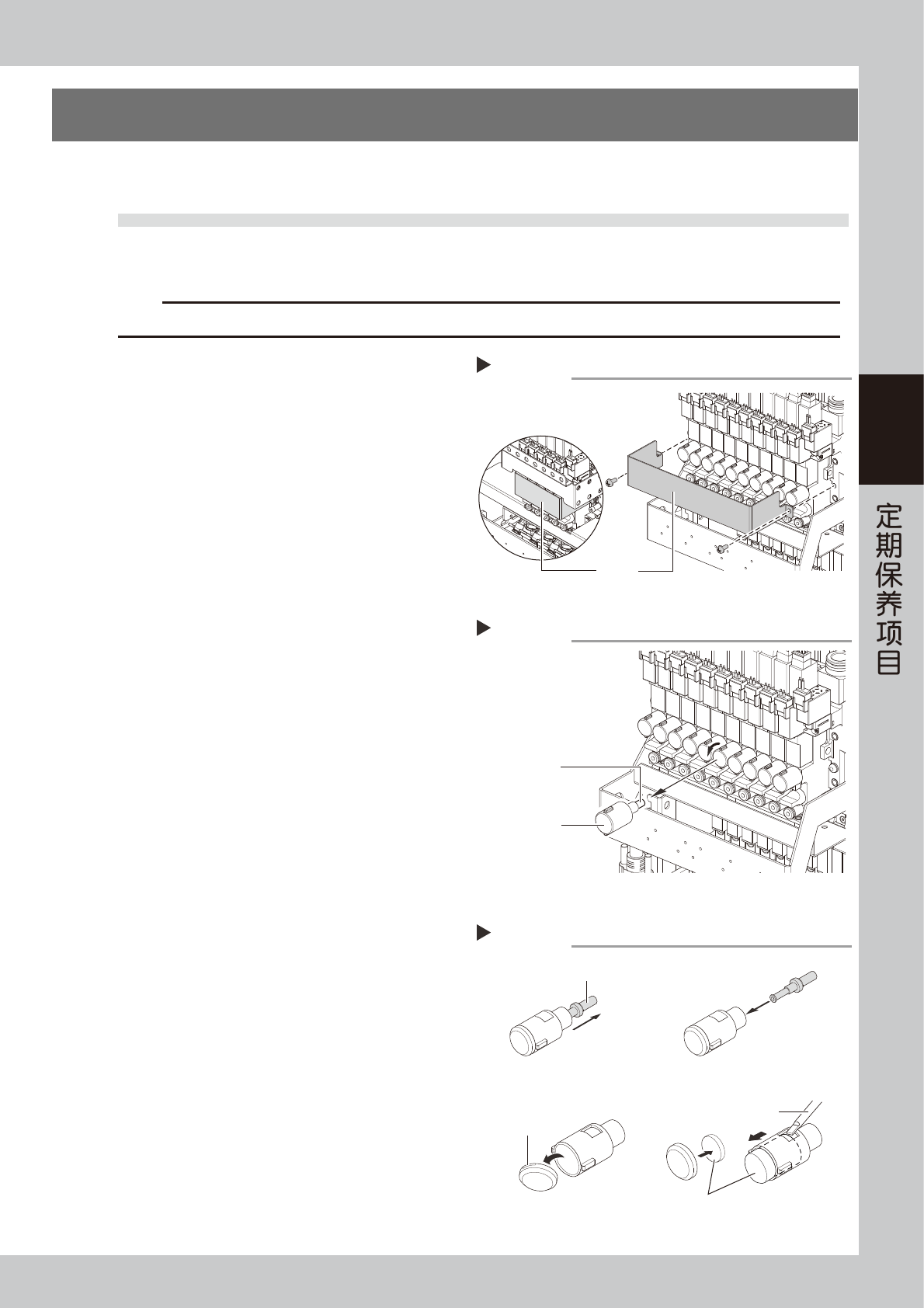

6.2 年
本节，介绍每 2 年需进行 1 次的维护保养项目。
6.1 真空发生器用 BIT 的更换
真空发生器用 BIT 长期使用，功效会逐渐降低。BIT 的更换频率决定于使用状况，但为维持性能建议约 2 年更换 1
次 BIT。下面，介绍更换 BIT 的方法。
c
注意
拆下的 BIT，请勿再使用。更换时，请务必换上新的 BIT。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮之后，打开贴片机的正面机盖。
3. 将方巾垫在需要更换 BIT 的贴装头单元的正下
方。
2
拆卸整流板。
用十字螺丝刀拆下整流板。
3
拆卸 BIT 胶盖。
用手将 BIT 胶盖向左旋转拆下。
4
更换 BIT。
从 BIT 胶盖中拔出 BIT 之后，插入新的 BIT。
同时检查消音器是否已脏污，若已脏污需换上新的
消音器。
5
装回贴装头。
1. 将 BIT 胶盖插回原来的位置后，向右旋转固定。
2. 用十字螺丝刀将整流板装回原位。
3. 取出垫在贴装头单元正下方的方巾。
拆卸整流板
Step 2
整流板
FM贴装头
HM贴装头
55395-KMK-00
拆卸BIT
Step 3
BIT胶盖
BIT
55396-KMK-00
更换BIT
Step 4
BIT
■ 更换消音器时
■ 更换BIT
精密螺丝刀
凹部
1. 拆卸BIT胶盖前端
2. 更换消音器
消音器
55397-KMK-00
