第 4 章 选配部的保养 目录 1. 静电消除器 4-1 1.1 放电针的清洁 ( 每月 ) 4-2 1.2 放电针的更换 (2 年 ) 4-3 2. UPS 蓄电池的更换 (3 年 ) 4-4 3. 吸嘴交换站传感器的确认与清洁 (1 年 ) 4-5
3-71
3
6.2 年
本节，介绍每 2 年需进行 1 次的维护保养项目。
6.1 真空发生器用 BIT 的更换
真空发生器用 BIT 长期使用，功效会逐渐降低。BIT 的更换频率决定于使用状况，但为维持性能建议约 2 年更换 1
次 BIT。下面，介绍更换 BIT 的方法。
c
注意
拆下的 BIT，请勿再使用。更换时，请务必换上新的 BIT。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮之后，打开贴片机的正面机盖。
3. 将方巾垫在需要更换 BIT 的贴装头单元的正下
方。
2
拆卸整流板。
用十字螺丝刀拆下整流板。
3
拆卸 BIT 胶盖。
用手将 BIT 胶盖向左旋转拆下。
4
更换 BIT。
从 BIT 胶盖中拔出 BIT 之后，插入新的 BIT。
同时检查消音器是否已脏污，若已脏污需换上新的
消音器。
5
装回贴装头。
1. 将 BIT 胶盖插回原来的位置后，向右旋转固定。
2. 用十字螺丝刀将整流板装回原位。
3. 取出垫在贴装头单元正下方的方巾。
拆卸整流板
Step 2
整流板
FM贴装头
HM贴装头
55395-KMK-00
拆卸BIT
Step 3
BIT胶盖
BIT
55396-KMK-00
更换BIT
Step 4
BIT
■ 更换消音器时
■ 更换BIT
精密螺丝刀
凹部
1. 拆卸BIT胶盖前端
2. 更换消音器
消音器
55397-KMK-00
4-1
4
1.静电消除器
静电消除器的放电针 ( 电极 ) 长期使用会被磨损变短，这会导致消除静电的能力减弱。为保持良好的除静电效果 ,
需要定期对静电消除器进行清洁。

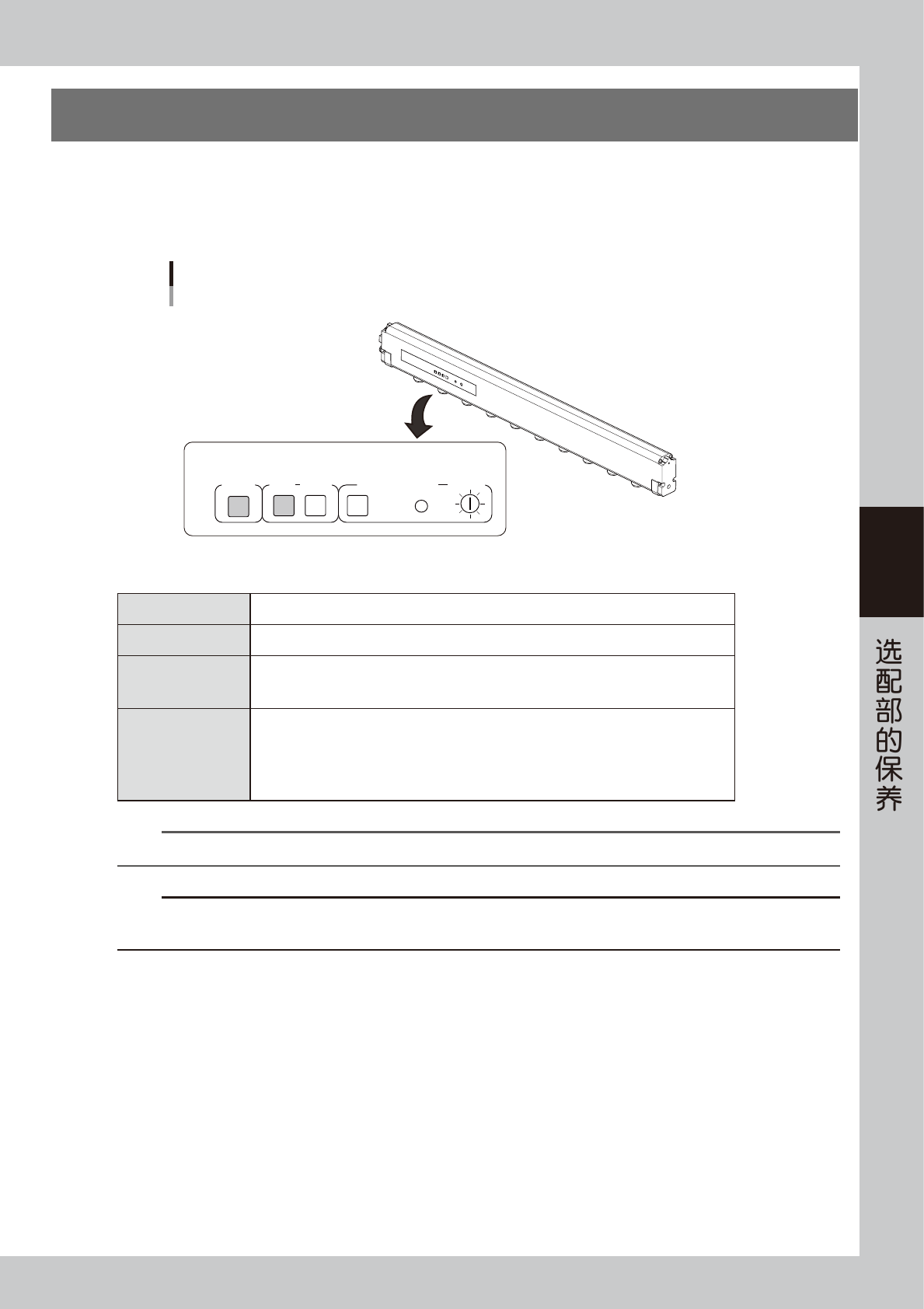

■ 静电消除器的 LED 显示
静电消除器
指示器
静电消除器的指示器
POWER ALARMRUN
CLEANING
RESET
CLEANING TIMER
T SELECT
55400-KMK-00
■ 静电消除器 LED 的显示内容
POWER 正常接通电源时，绿色 LED 亮灯。
RUN 正常运行时，绿色 LED 亮灯。
ALARM
因放电针脏污而异常放电或放电针老化，以及静电消除器内部发生异常时，红色 LED 亮灯。
贴片机侧也会报警。
CLEANING TIMER
转动“T.SELECT”调节器设定定时进行清洁。
只要超过了设定的时间，“CLEANING”的黄色 LED 就会亮灯。
按 [RESET] 按钮，可以使亮着的黄灯熄灯。
※ 贴片机出厂时未设定定时清洁。
n
要点
静电消除器的除电性能，根据除电对象的基板、元件的材质、形状不同会有所不同。因此，并不以此保证可以完全消除静电。
c
注意
静电消除器的放电针前端带电。若打开贴片机的安全机盖，静电消除器的电源将自动被切断。在机内进行维护保养等作业时，请勿
直接用手触摸放电针的前端部。
