4-3 4 1.2 放电针的更换 (2 年 ) 若参照本章前述 “1.1 放电针的清洁 ( 每月 )” 对放电针进行了清洁，仍然发生错误时，需要更换放电针组件 (KJX-M83P1-00X ： NEEDLE SPARE SET, 5 个 / 盒 )。此外，每 2 年也需要更换 1 次放电针组件。1 个静电消除器 装有 10 个放电针组件。前后侧都配备固定送料器架的贴片机，前后侧各装有 1 个静电消除器，更换时 1 台贴片机 需要 20 …
4-2
4
1.1 放电针的清洁 ( 每月 )
每月或红色 LED 亮灯时，需对静电消除器的放电针进行清洁。
下面，介绍清洁放电针的方法。
1
e
切断静电消除器的电源。
1. 按急停按钮，打开贴片机的安全机盖，静电消
除器的电源将自动被切断。
2. 确认静电消除器的“POWER”绿色 LED 已熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内
仍有电流残留，非常危险。
2
切断供气。
打开设备正面左上的盖板，将 [ 供气 / 排气 ] 开关
向右 (EXH) 旋转，切断供气。
3
清洁放电针。
1. 用浸有少量无水乙醇的棉棒擦拭放电针。
2. 擦拭干净之后，使其自然晾干。
n
要点
也可以拆下放电针组件之后清洁放电针。关于放电针的拆装
方法，请参照本章后述“1.2 放电针的更换 (2 年 )”。
c
注意
拆下放电针组件进行清洁时，请勿将放电针组件浸泡在无水
乙醇等溶液中。因为若在内部残留有无水乙醇的状态下施加
高压，可能会损坏静电消除器。
4
确认静电消除器的运行动作。
1. 将设备左上部的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
2. 关闭贴片机的正面安全机盖，将操作面板上的
急停按钮向右转动之后，按 [READY ( 准备就
绪 )] 按钮。
3. 确认静电消除器的“POWER”绿色 LED 已亮灯，
且未发生错误。

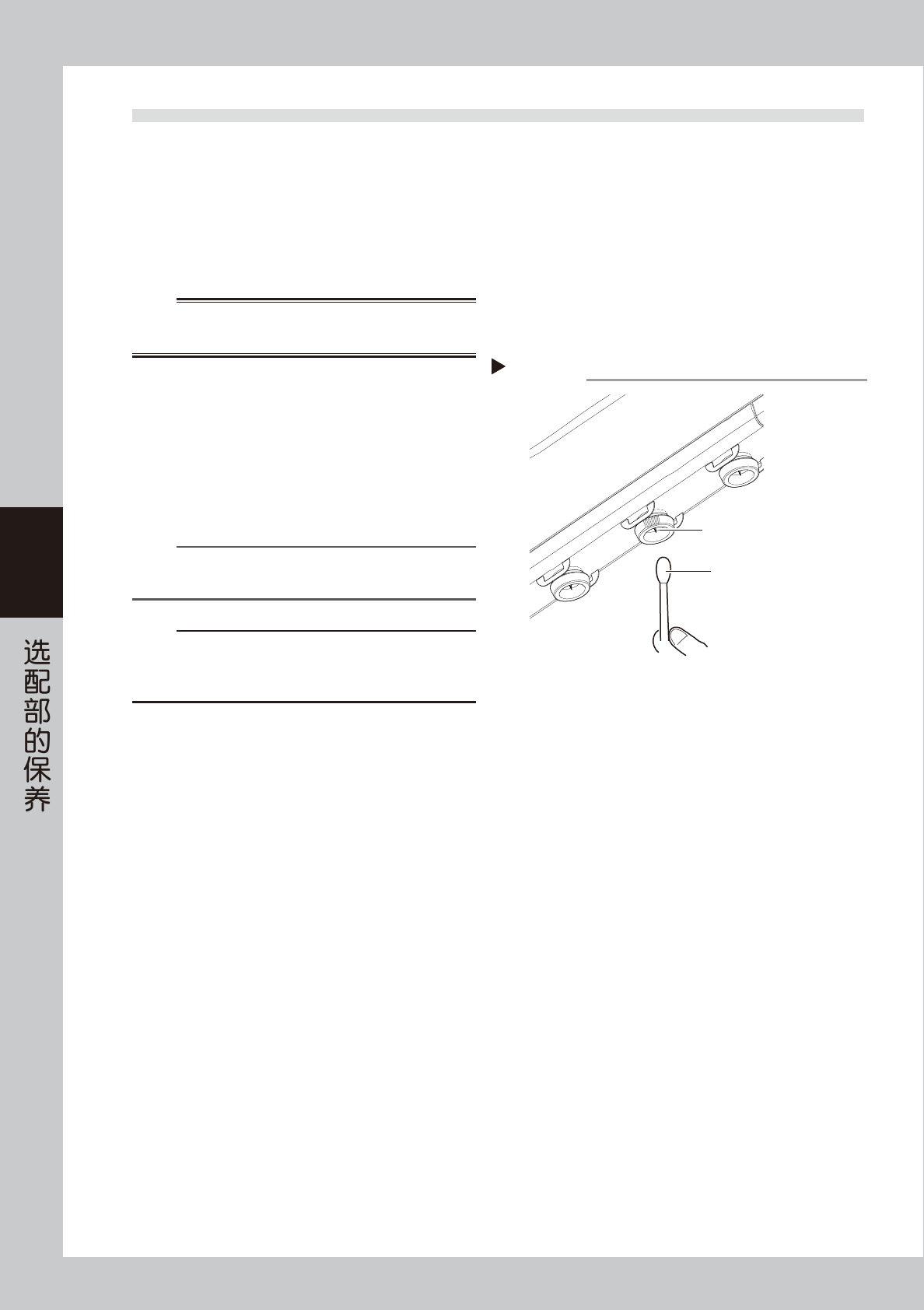

清洁放电针
Step 3
放电针
浸有无水酒精的棉棒
55401-KMK-00
4-3
4
1.2 放电针的更换 (2 年 )
若参照本章前述“1.1 放电针的清洁 ( 每月 )”对放电针进行了清洁，仍然发生错误时，需要更换放电针组件
(KJX-M83P1-00X ：NEEDLE SPARE SET, 5 个 / 盒 )。此外，每 2 年也需要更换 1 次放电针组件。1 个静电消除器
装有 10 个放电针组件。前后侧都配备固定送料器架的贴片机，前后侧各装有 1 个静电消除器，更换时 1 台贴片机
需要 20 个放电针组件，即需要购买 4 盒。
1
e
切断静电消除器的电源。
1. 按急停按钮，打开贴片机的正面安全机盖，棒
型静电消除器的电源将自动被切断。
2. 确认棒型静电消除器的“POWER”绿色 LED 已
熄灯。
w
警告
切断电源之后，请勿立即触摸放电针。因为断电后短时间内
仍有电流残留，非常危险。
2
切断供气。
打开贴片机正面左上的盖板，将 [ 供气 / 排气 ] 开
关向右 (EXH) 旋转，切断供气。
3
拆卸放电针组件。
1. 将静电消除器附带的拆装工具对准放电针组件
的槽部插入。
2. 将拆装工具按逆时针方向转动 1/8 圈。
3. 拔出放电针组件。
4
安装新的放电针组件。
1. 将新的放电针组件对准静电消除器侧的槽部插
入，注意方向。
2. 再将拆装工具对准新的放电针组件的槽部插入。
3. 将拆装工具按顺时针方向转动 1/8 圈固定。
c
注意
放电针组件与静电消除器主体之间有 O 型圈。安装新的放电
针组件时，注意不要漏装 O 型圈。
5
确认静电消除器的运行动作。
1. 将贴片机正面左上部的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2. 关闭贴片机的正面安全机盖，将操作面板上的
急停按钮向右转动之后，按 [READY ( 准备就
绪 )] 按钮。
3. 确认静电消除器的“POWER”绿色 LED 已亮灯，
且未发生错误。
n
要点
若更换了放电针组件仍然发生错误时，请与销售代理商或直
接与本公司联系。
n
要点
关于静电消除器的详细规格，请参阅静电消除器生产厂商的
使用说明书。

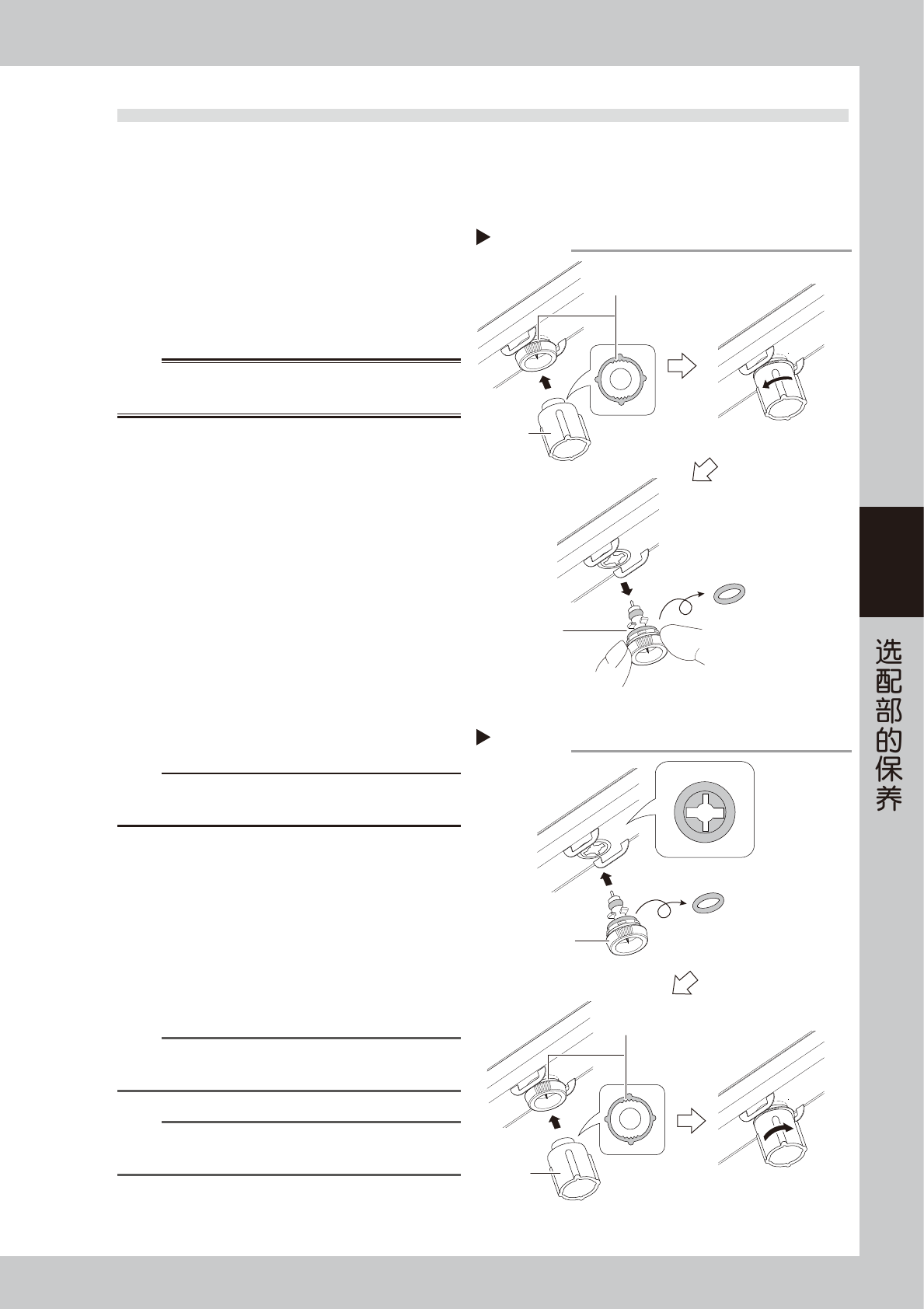

拆卸放电针组件
Step 3
对准槽部
注意不要使O型圈脱落
拆装工具
放电针组件
55402-KMK-00
安装放电针组件
Step 4
对准槽部
拆装工具
新的放电针组件
注意方向
注意不要使O型圈脱落
55403-KMK-00
4-4
4
2.UPS 蓄电池的更换 (3 年 )
蓄电池有一定的使用寿命。根据周围温度等使用环境不同，使用寿命会有所不同，但一般建议 3 年左右最好更换 1
次蓄电池 (KGA-M6566-30X)。下面，介绍更换 UPS 内置蓄电池的方法。
w
警告
更换蓄电池，必须由有电工操作经验以及专业知识的人员进行。
c
注意
UPS 使用的蓄电池会自然放电。若购买备用蓄电池，为避免长时间存放，建议最早可提前在预计更换的 1 〜 2 个月之前购买。此外，
蓄电池应在室温下存放，避免高温。
1
切断贴片机的电源。
关闭贴片机的电源数秒之后，UPS 也会自动切断电源。
w
警告
请勿在紧急停机状态下更换蓄电池。因为，此时 UPS 还处于
工作状态，非常危险。
2
拆卸正面面板。
用十字螺丝刀拆下正面面板的 2 处固定螺丝。
3
断开蓄电池的连接器。
将 UPS 侧与内置蓄电池侧的连接器断开。
4
拆卸蓄电池固定板。
用十字螺丝刀拆下蓄电池固定板的 2 处固定螺丝之
后，取下蓄电池固定板。
5
换上新的蓄电池。
拔出需要更换的蓄电池之后，插入新的蓄电池。
6
组装回原来的状态。
按照与 Step2 〜 Step4 相反的步骤将 UPS 组装回原
来的状态。
7
确认组装是否正确。
1. 接通设备的电源。
2. 按UPS 操作面板上的[ON] 按钮，确认“BATTERY
LED”已熄灯。
8
记录蓄电池的更换年月。
在 UPS 警告标贴 ( 参照前述“安全须知”) 上记录
蓄电池的更换年月。
n
要点
关于 UPS 的详细内容，请参阅选件手册中的“UPS ( 不间断
电源装置 )”或 UPS 生产厂商的使用说明书。

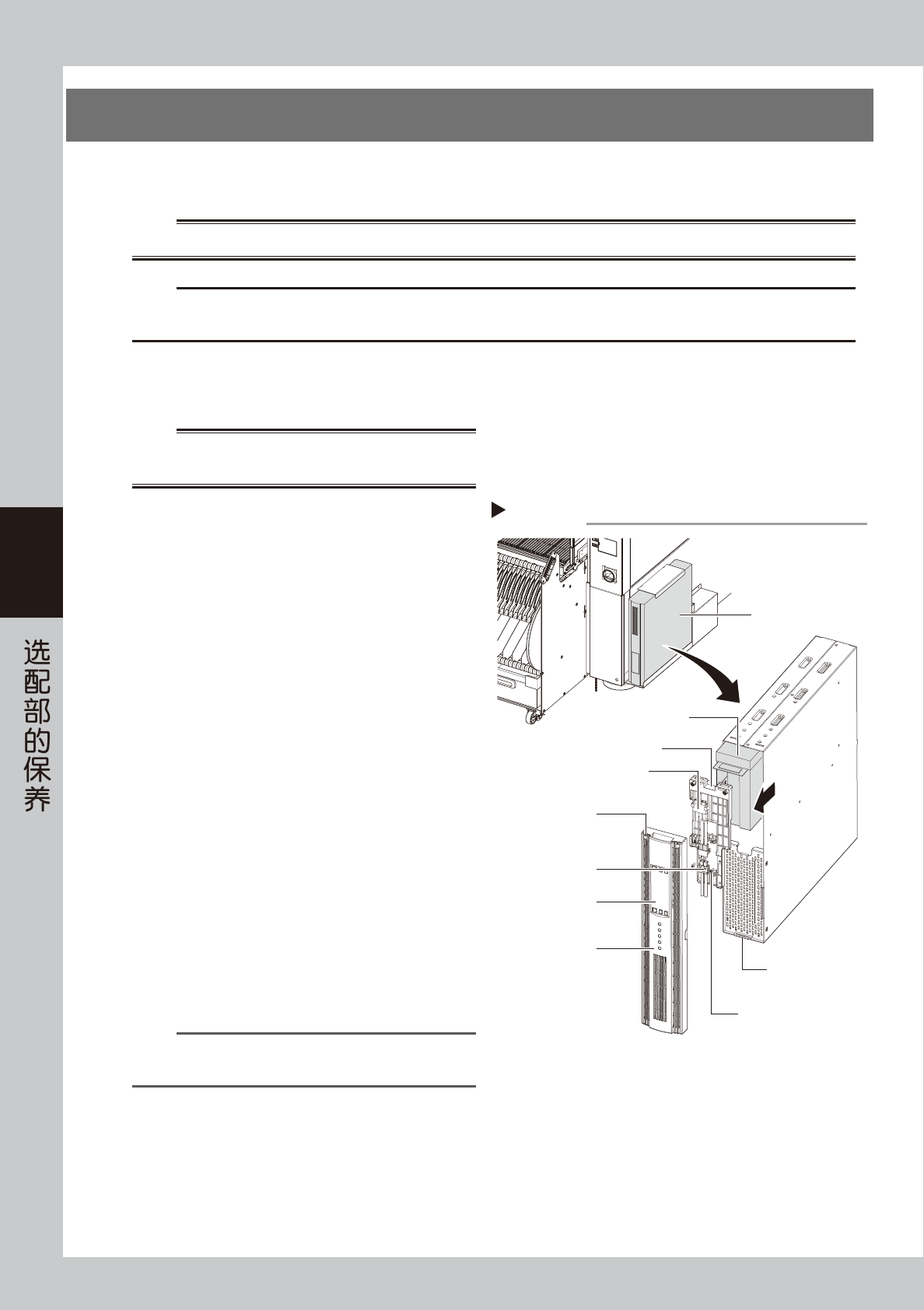

更换UPS的内置蓄电池
UPS
UPS安装在贴片机正面的
右下方
内置蓄电池
内置蓄电池侧的
连接器
UPS侧蓄电池
连接器
蓄电池固定板
正面面板
正面面板卡钩
蓄电池固定板的
固定螺丝(2处)
正面面板的
固定螺丝(2处)
UPS操作面板
Step 2-6
55404-KMK-00
