2.4 顶板 (PU) 轴
2.4.1 YSM20R 双段输送台机型

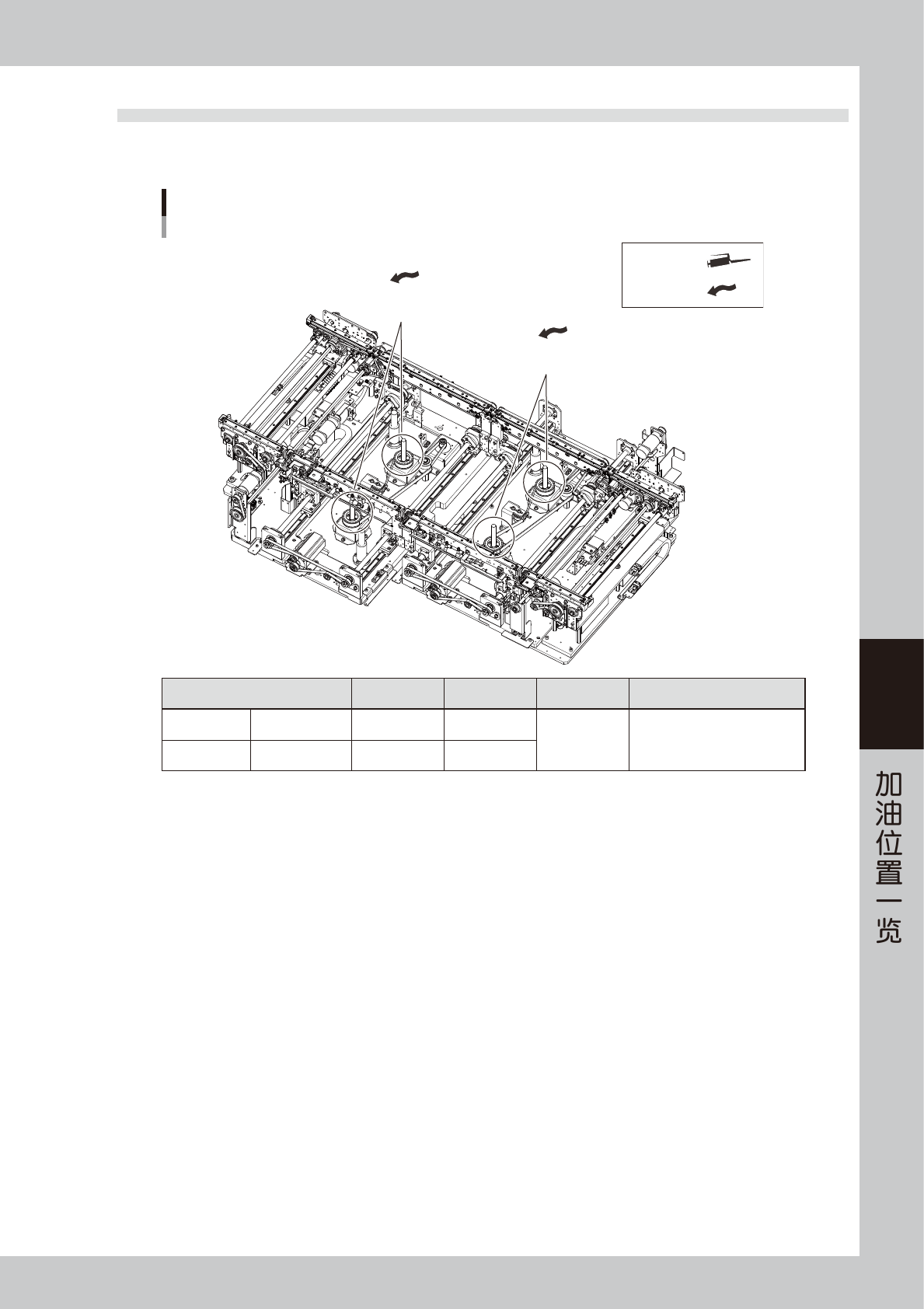

PU轴的加油位置
YSM20R 双段输送台机型
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
(输送台 1)
PU轴 滚珠丝杆部
(输送台 2)
加油部位 润滑油种类 加油位置 频率 加油方法
输送台 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
输送台 2 滚珠丝杆 NSL 2
55505-KMK-00
5-10
5
2.4.2 YSM20R、YSM20WR 单轨机型
PU轴的加油位置
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
PU轴 滚珠丝杆部
PU轴 滚珠丝杆部
■ YSM20WR 单轨机型 (传送重型基板规格)
■ YSM20R 单轨机型
加油部位 润滑油种类 加油位置 频率 加油方法
YSM20R PU 轴 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
YSM20WR PU 轴 滚珠丝杆
NSL
3
1
次
/ 3
个月 用手涂抹
55506-KMK-10
5-11
5
2.4.3 YSM20WR 双轨机型
PU轴的加油位置
YSM20RW 双轨机型
润滑油枪 ：
用手涂抹 ：
PU轴滚珠丝杆部
(轨道 2)
PU轴滚珠丝杆部
(轨道 1)
加油部位 润滑油种类 加油位置 频率 加油方法
轨道 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
轨道 2 滚珠丝杆 NSL 2
55510-KMK-00
