5-1 1 5 2.4.3 YSM20WR 双轨机型 PU轴的加油位置 YSM20RW 双轨机型 润滑油枪 ： 用手涂抹 ： PU轴滚珠丝杆部 (轨道 2) PU轴滚珠丝杆部 (轨道 1) 加油部位 润滑油种类 加油位置 频率 加油方法 轨道 1 滚珠丝杆 NSL 2 1 次 / 3 个月 用手涂抹 轨道 2 滚珠丝杆 NSL 2 55510-KMK-00
5-10
5

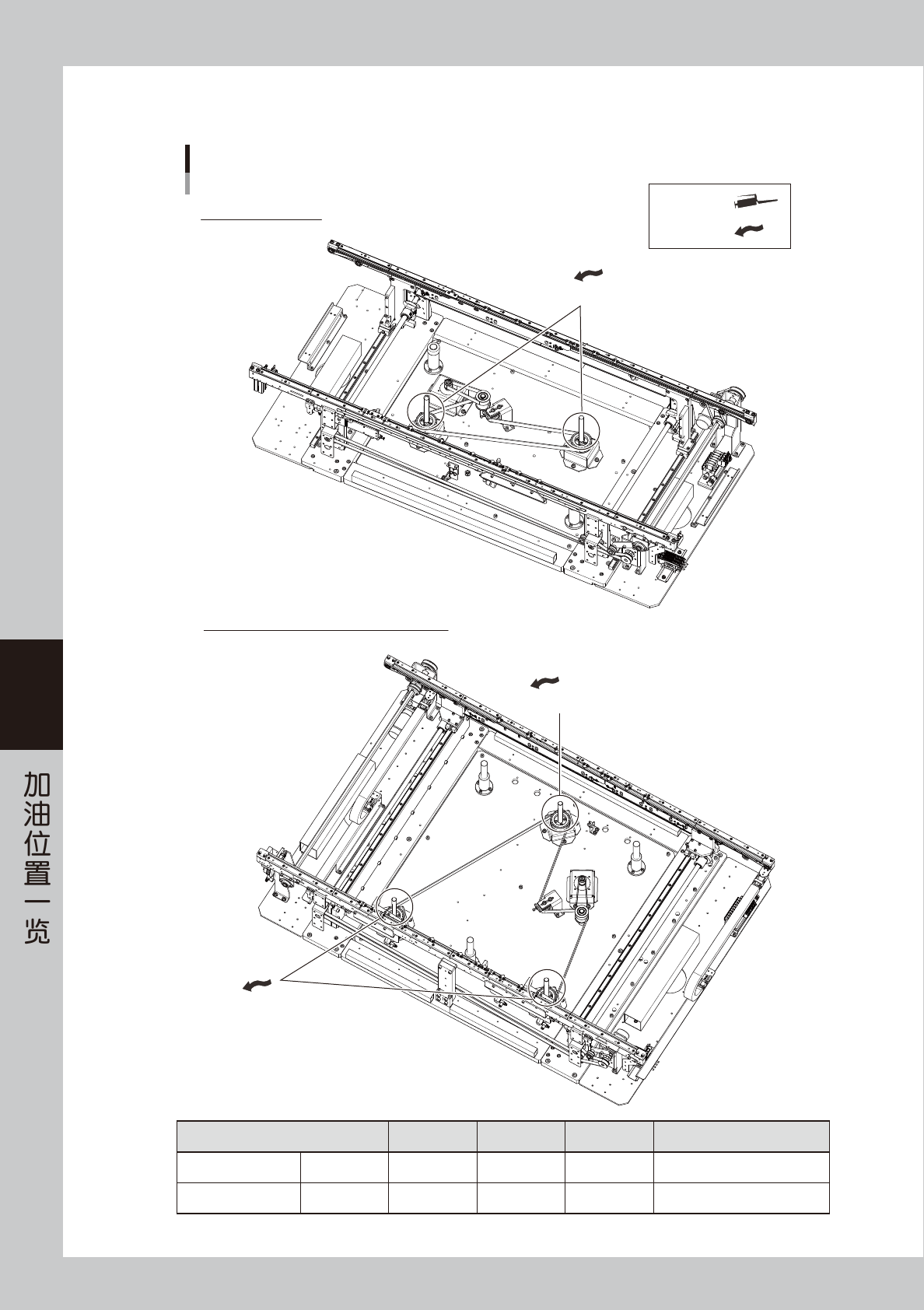

2.4.2 YSM20R、YSM20WR 单轨机型
PU轴的加油位置
润滑油枪 ：
用手涂抹 ：
PU轴 滚珠丝杆部
PU轴 滚珠丝杆部
PU轴 滚珠丝杆部
■ YSM20WR 单轨机型 (传送重型基板规格)
■ YSM20R 单轨机型
加油部位 润滑油种类 加油位置 频率 加油方法
YSM20R PU 轴 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
YSM20WR PU 轴 滚珠丝杆
NSL
3
1
次
/ 3
个月 用手涂抹
55506-KMK-10
5-11
5
2.4.3 YSM20WR 双轨机型
PU轴的加油位置
YSM20RW 双轨机型
润滑油枪 ：
用手涂抹 ：
PU轴滚珠丝杆部
(轨道 2)
PU轴滚珠丝杆部
(轨道 1)
加油部位 润滑油种类 加油位置 频率 加油方法
轨道 1 滚珠丝杆
NSL
2
1
次
/ 3
个月 用手涂抹
轨道 2 滚珠丝杆 NSL 2
55510-KMK-00
5-12
5

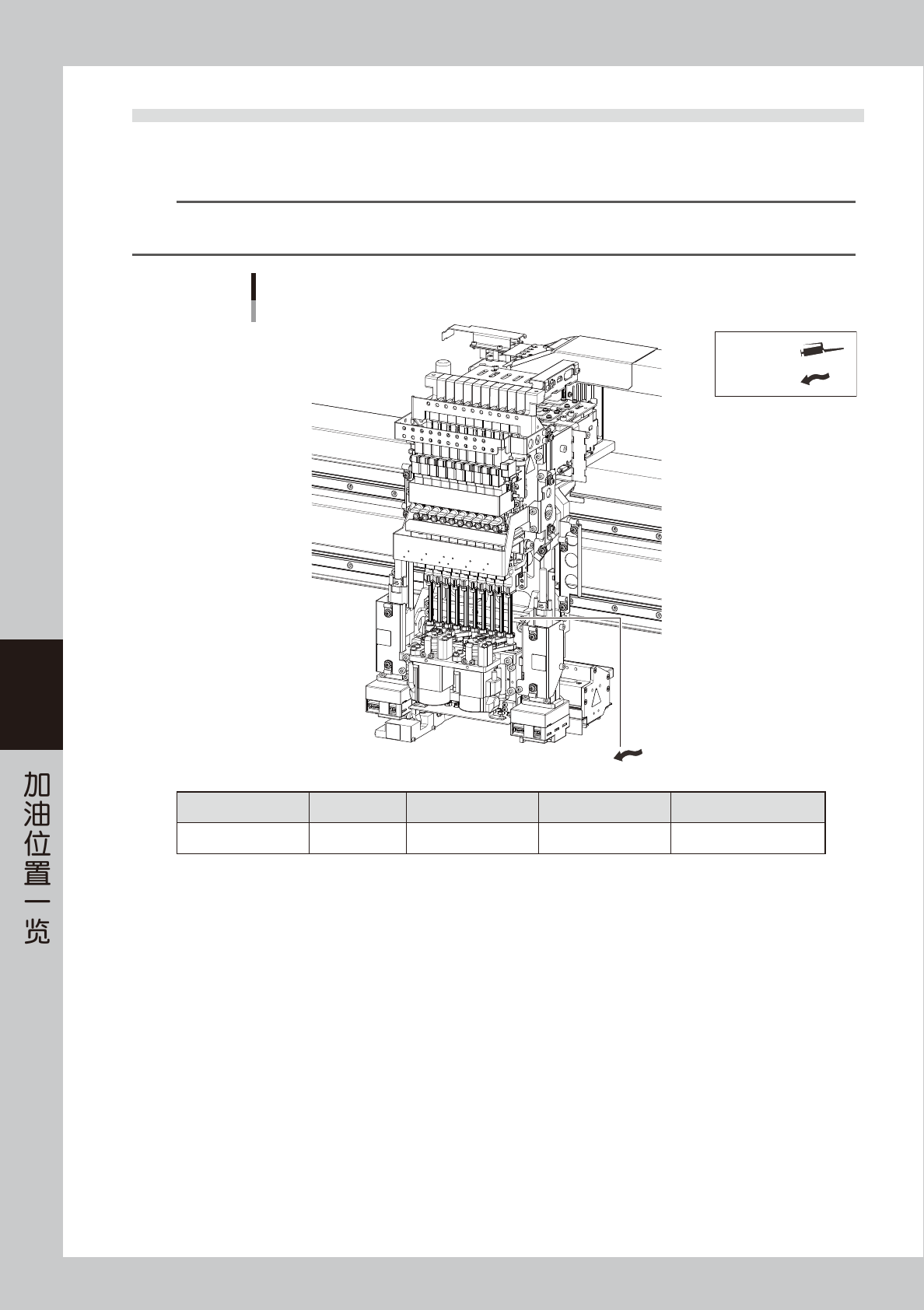

2.5 贴装头单元部
2.5.1 HM 贴装头单元
n
要点
HM 贴装头单元的 Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
HM贴装头单元的加油位置
润滑油枪 ：
用手涂抹 ：
花键轴
加油部位 润滑油种类 加油位置 频率 加油方法
花键轴 NSL
10
处 / 贴装头单元 根据需要 用手涂抹 ( 薄薄一层 )
55507-KMK-00
