6-1 1 6 放松传送带 拧松此处的带轮 贴片机正面 用油性记号笔 在带轮位置作记号 内六角扳手 (5) 内六角扳手 (4) 拧松此处的带轮 用油性记号笔 在带轮位置作记号 内六角扳手 (5) 内六角扳手 (4) 贴片机正面 * 本图为右→左传送基板的标准机型图。 YSM20WR单轨机型的张紧器(带轮)在传送轨的下游侧。 ■ YSM20R 单轨机型 ■ YSM20WR 单轨机型 (传送重型基板规格) ：分离轴与带轮的位置 ：分离时拔离…

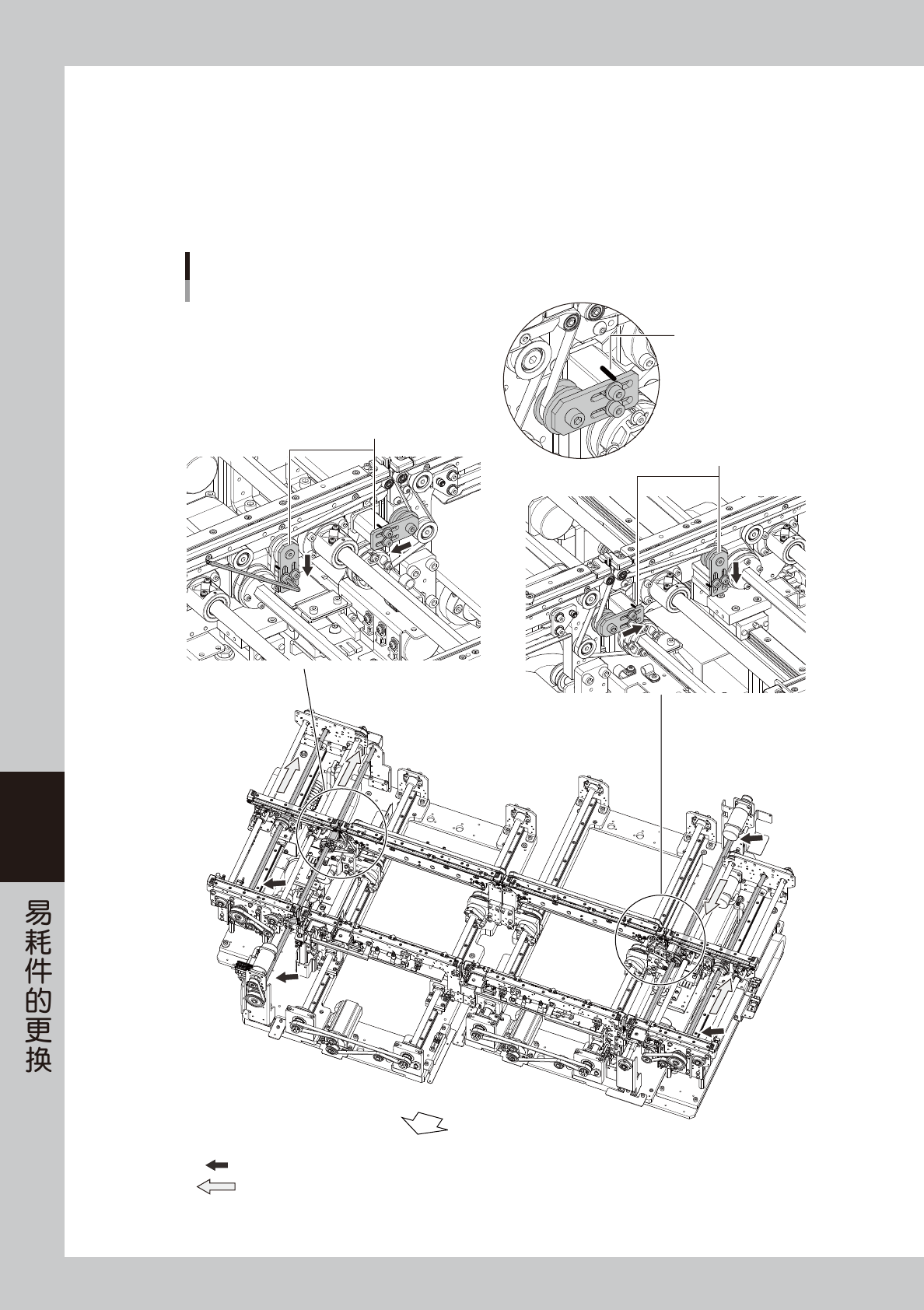

6-10
6
4
放松传送带。
1. 在放松传送带之前，先在带轮托架 (YSM20R、YSM20WR 单轨机型、YSM20WR 双轨机型时在带轮固
定螺栓 ) 位置用油性记号笔作上记号。
2. 参照下图，用内六角扳手 (3) 拧松图中所示带轮托架的 2 根固定螺栓之后，向箭头方向移动托架放松
传送带。YSM20R、YSM20WR 单轨机型、YSM20WR 双轨机型时，用内六角扳手 (4 与 5) 拧松带轮的
固定螺栓之后，移动带轮。
W1轴
W3轴
W4轴
W2轴
放松传送带
YSM20R 双段输送台机型
用油性记号笔
在带轮托架位置
作记号
■ W3、W4轴
■ W1、W2轴
贴片机正面
放松此带轮托架
放松此带轮托架
带轮托架
：分离轴与带轮的位置
：分离时拔离轴的方向
55618-KMK-00

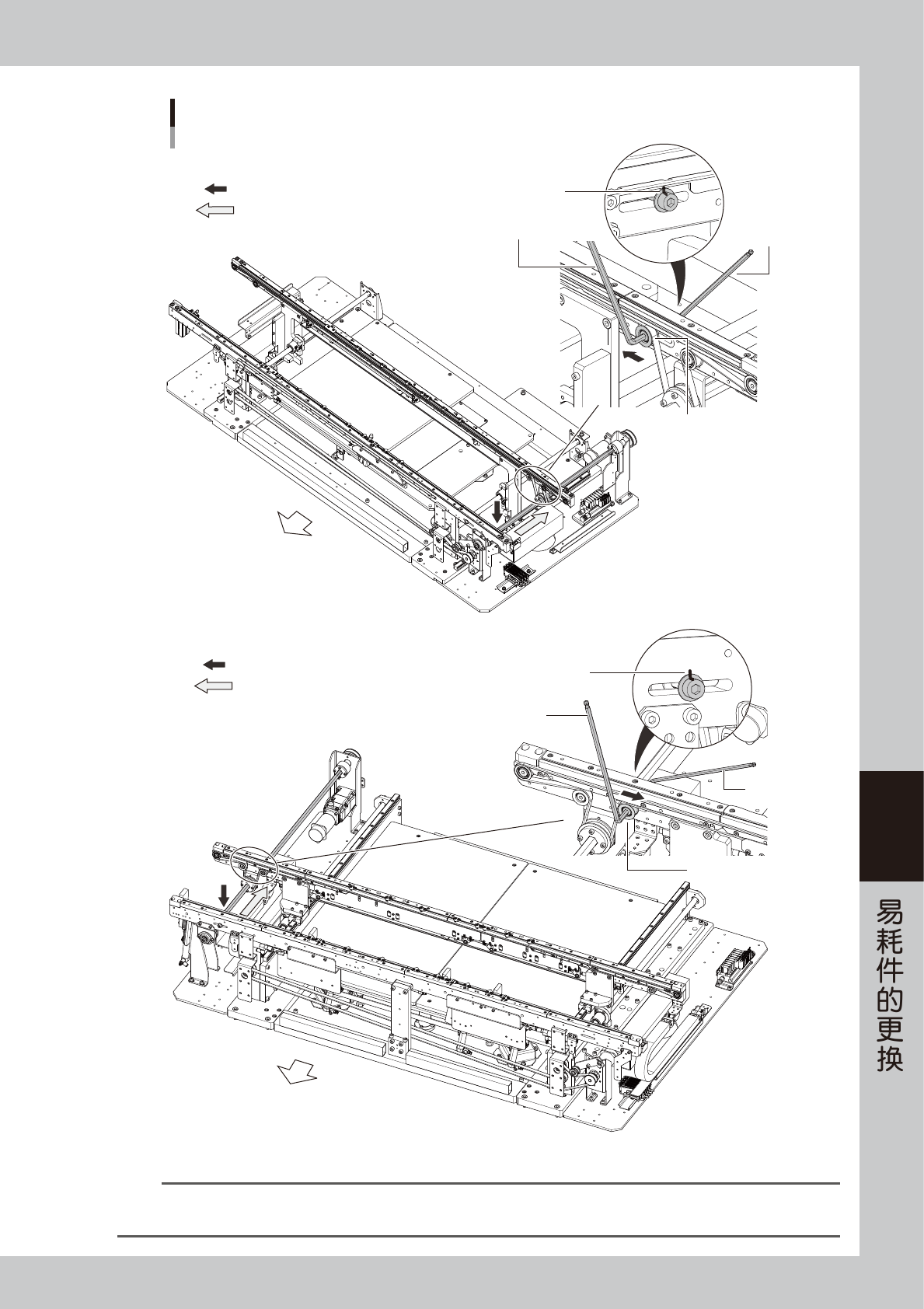

6-11
6
放松传送带
拧松此处的带轮
贴片机正面
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
拧松此处的带轮
用油性记号笔
在带轮位置作记号
内六角扳手 (5)
内六角扳手 (4)
贴片机正面
* 本图为右→左传送基板的标准机型图。
YSM20WR单轨机型的张紧器(带轮)在传送轨的下游侧。
■ YSM20R 单轨机型
■ YSM20WR 单轨机型 (传送重型基板规格)
：分离轴与带轮的位置
：分离时拔离轴的方向
：分离轴与带轮的位置
：分离时拔离轴的方向
55619-KMK-10
参考
YSM20WR 单轨机型的张紧器 ( 带轮 ) 安装在传送轨的下游侧。因此，根据传送基板的方向不同，张紧器 ( 带轮 ) 的安装位置也会
有所不同。

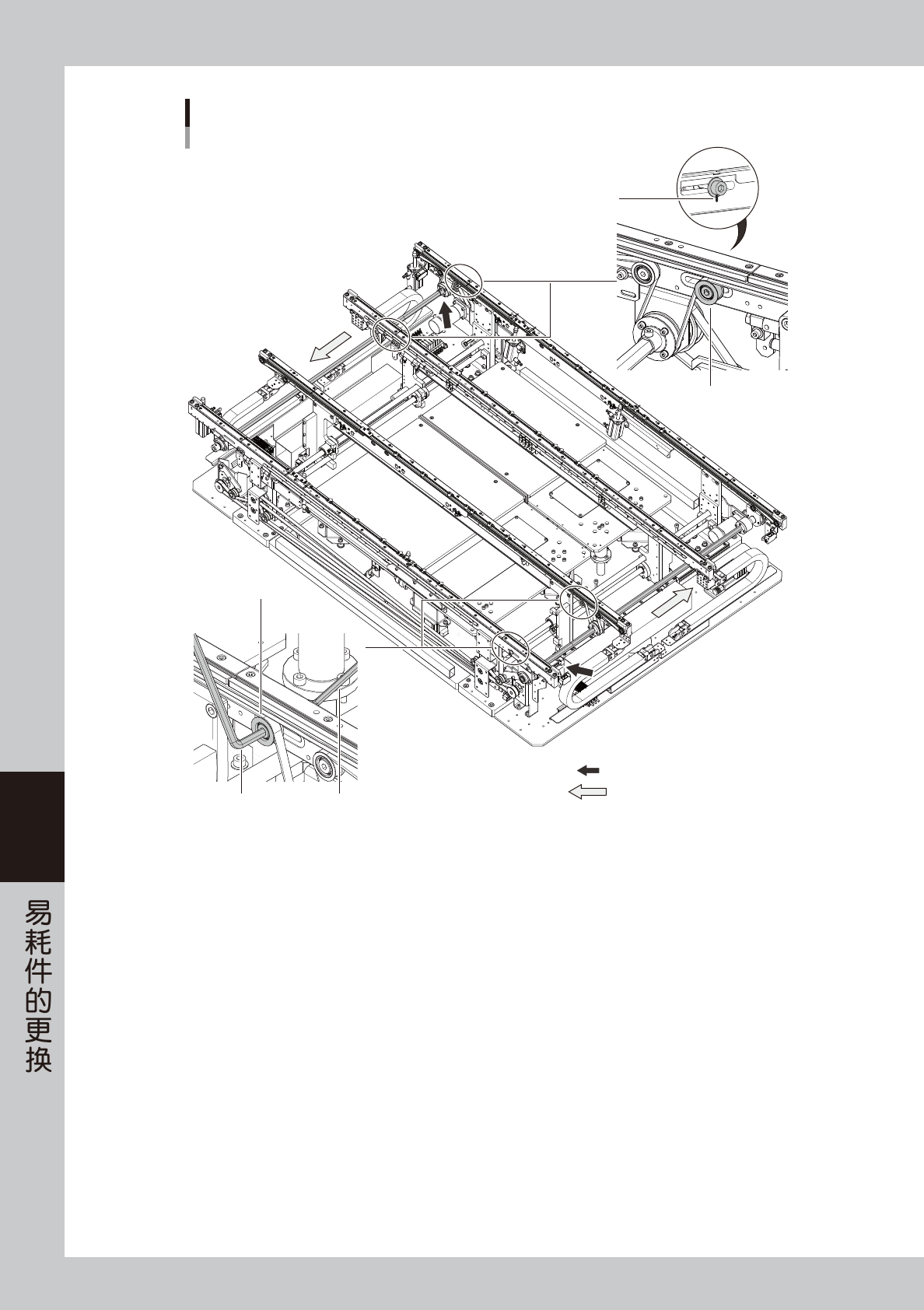

6-12
6
：分离轴与带轮的位置
：分离时拔离轴的方向
拧松此处的带轮
用油性记号笔
在带轮位置作记号
拧松此处的带轮
内六角扳手 (4)内六角扳手 (5)
放松传送带
YSM20WR 双轨机型
55638-KMK-00
