6-23 6 ■ YSM20WR 双轨机型时 双轨机型时，电磁阀组件安装在传送部的左右 ( 入口、出口 ) 两侧。 C V S T 2 标识管 CV ST1 CV ST2 CV ST3 CV ST5 CLAMP1 CLAMP3 CV ST6 CV ST7 CV ST8 CV ST10 CLAMP2 CLAMP4 电磁阀组件 电磁阀组件 电磁阀位置 右侧 右侧 右侧 右侧 右侧 右侧 左侧 左侧 左侧 左侧 左侧 左侧 传送部电磁阀的安装…
6-22
6

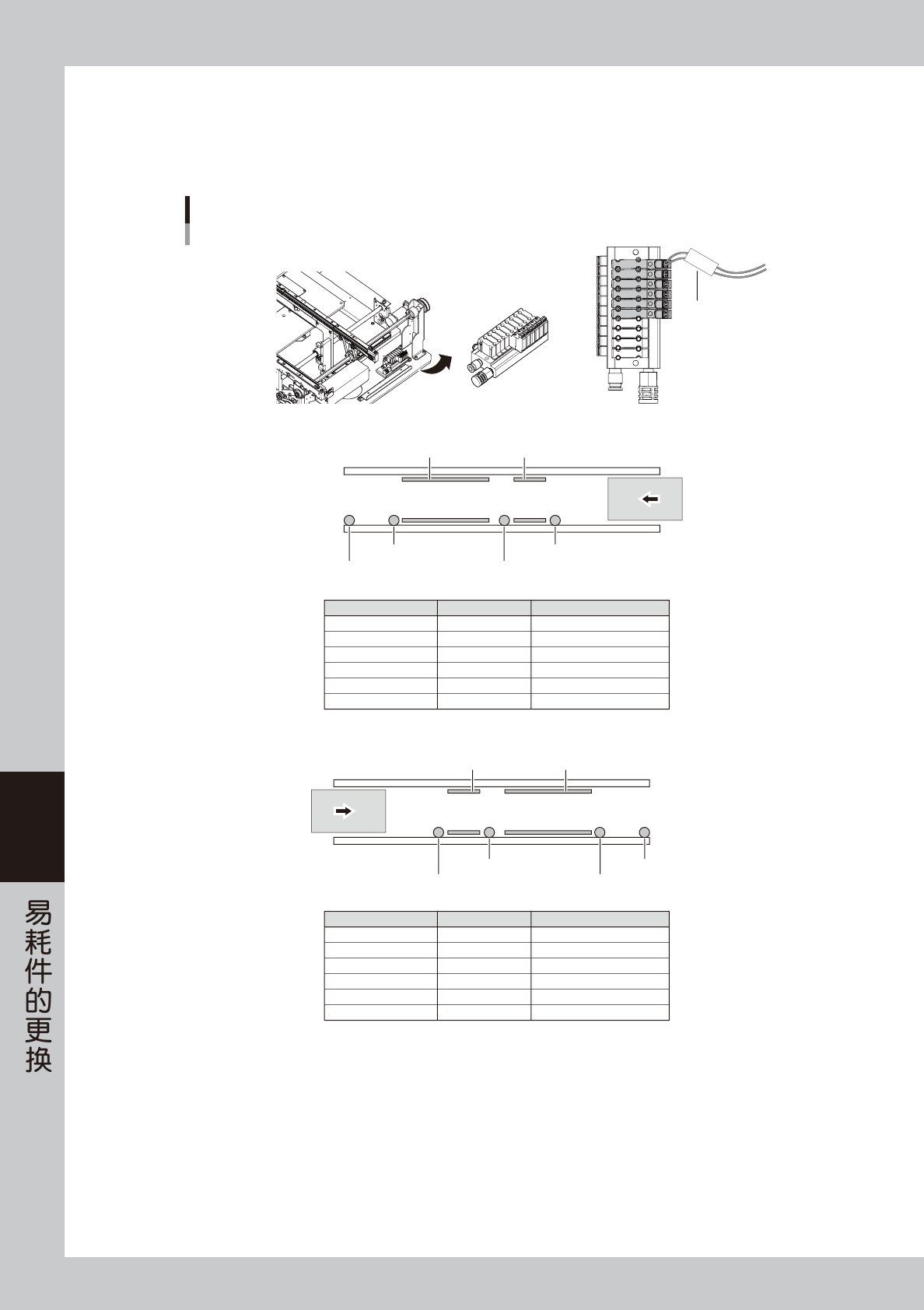

■ YSM20R 单轨机型时
单轨机型时，电磁阀组件安装在传送部的右侧。
在此，以 YSM20R 单轨机型为例介绍传送部电磁阀的安装位置。YSM20WR 单轨机型 ( 传送重型基板规格 ) 的传送部电磁阀的
安装位置与 YSM20R 单轨机型 L510mm 规格时相同。
CV ST1
传送部电磁阀的安装位置
以YSM20R 单轨机型为例
■ 右→左传送基板时
副挡板 1
副挡板 2
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标识管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
内容
副挡板 1
副挡板 2
主挡板
出口挡板
基板固定夹 (小)
基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
■ 左→右传送基板时
副挡板 2
副挡板 1
基板固定夹 1基板固定夹 2
主挡板
出口挡板
标识管
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
内容
出口挡板
主挡板
副挡板 2
副挡板 1
基板固定夹 (大)
基板固定夹 (小)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
* 电磁阀个数由贴片机的规格决定。
标识管
电磁阀组件
55633-KMK-10
6-23
6
■ YSM20WR 双轨机型时
双轨机型时，电磁阀组件安装在传送部的左右 ( 入口、出口 ) 两侧。
CV ST2
标识管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST7
CV ST8
CV ST10
CLAMP2
CLAMP4
电磁阀组件
电磁阀组件
电磁阀位置
右侧
右侧
右侧
右侧
右侧
右侧
左侧
左侧
左侧
左侧
左侧
左侧
传送部电磁阀的安装位置
YSM20WR 双轨机型 1
■ 右→左传送基板时
副挡板 1-2
副挡板 1-1
副挡板 2-2
副挡板 2-1
基板固定夹 1基板固定夹 3
基板固定夹 2基板固定夹 4
主挡板 2
主挡板 1
出口挡板 1
出口挡板 2
* 电磁阀个数由贴片机的规格决定。
标识管
内容
副挡板 1-1
副挡板 1-2
主挡板 1
出口挡板 1
轨道1 基板固定夹 (小)
轨道1 基板固定夹 (大)
副挡板 2-1
副挡板 2-2
主挡板 2
出口挡板 2
轨道2 基板固定夹 (小)
轨道2 基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
轨道 2
轨道 1
55640-KMK-00
6-24
6
标识管
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST8
CV ST9
CV ST10
CLAMP2
CLAMP4
轨道 2
轨道 1
传送部电磁阀的安装位置
YSM20WR 双轨机型 2
■ 左→右传送基板时
副挡板 1-2
副挡板 1-1
副挡板 2-2
副挡板 2-1
基板固定夹 1基板固定夹 3
基板固定夹 2基板固定夹 4
主挡板 2
主挡板 1
出口挡板 1
出口挡板 2
电磁阀位置
右侧
右侧
右侧
右侧
右侧
右侧
左侧
左侧
左侧
左侧
左侧
左侧
内容
出口挡板 1
主挡板 1
副挡板 1-2
副挡板 1-1
轨道1 基板固定夹 (大)
轨道1 基板固定夹 (小)
出口挡板 2
主挡板 2
副挡板 2-2
副挡板 2-1
轨道2 基板固定夹 (大)
轨道2 基板固定夹 (小)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
55641-KMK-00
