6-24 6 标识管 CV ST1 CV ST3 CV ST4 CV ST5 CLAMP1 CLAMP3 CV ST6 CV ST8 CV ST9 CV ST10 CLAMP2 CLAMP4 轨道 2 轨道 1 传送部电磁阀的安装位置 YSM20WR 双轨机型 2 ■ 左→右传送基板时 副挡板 1-2 副挡板 1-1 副挡板 2-2 副挡板 2-1 基板固定夹 1 基板固定夹 3 基板固定夹 2 基板固定夹 4 主挡板 2 主挡板 1 …

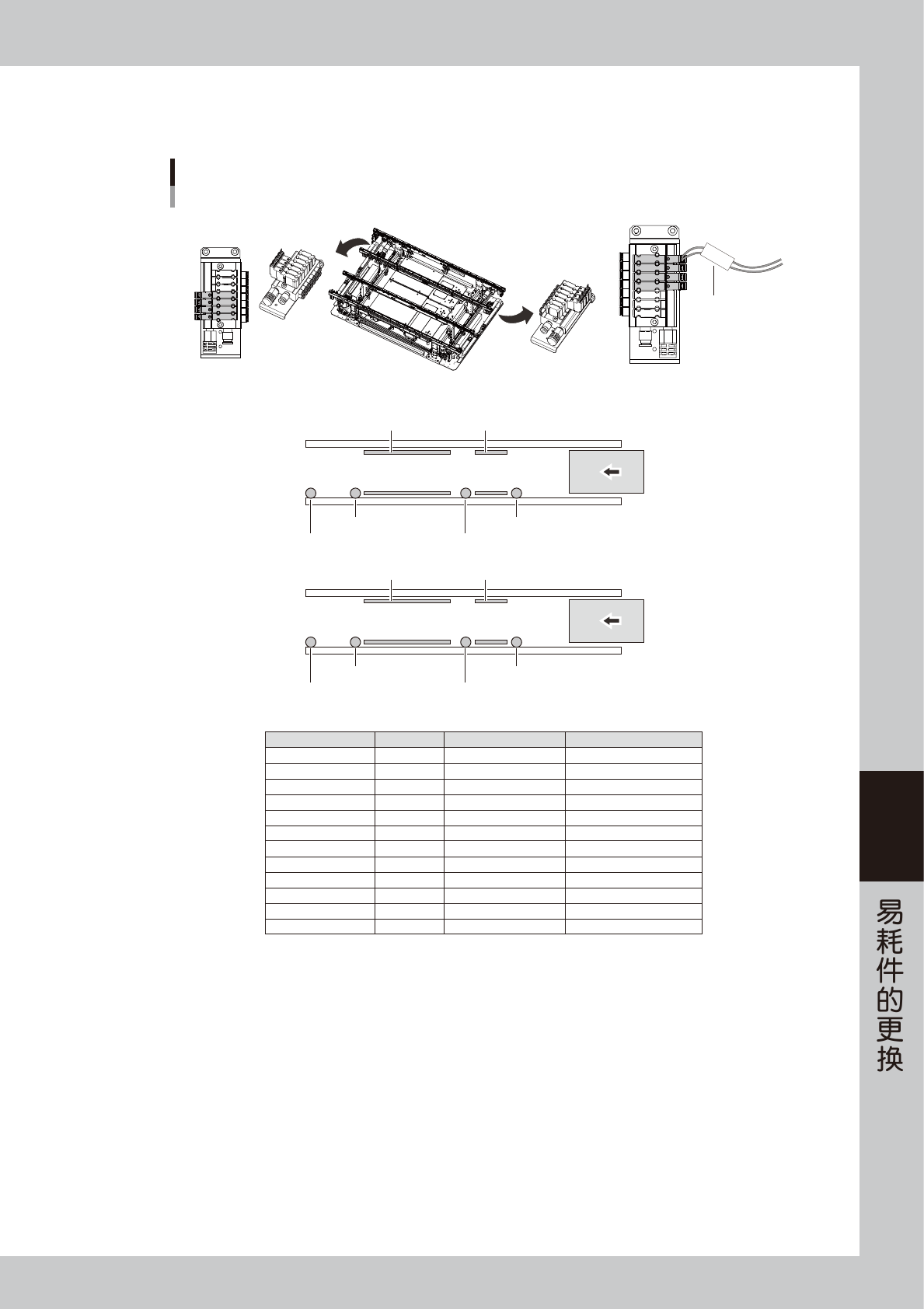

6-23
6
■ YSM20WR 双轨机型时
双轨机型时，电磁阀组件安装在传送部的左右 ( 入口、出口 ) 两侧。
CV ST2
标识管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST7
CV ST8
CV ST10
CLAMP2
CLAMP4
电磁阀组件
电磁阀组件
电磁阀位置
右侧
右侧
右侧
右侧
右侧
右侧
左侧
左侧
左侧
左侧
左侧
左侧
传送部电磁阀的安装位置
YSM20WR 双轨机型 1
■ 右→左传送基板时
副挡板 1-2
副挡板 1-1
副挡板 2-2
副挡板 2-1
基板固定夹 1基板固定夹 3
基板固定夹 2基板固定夹 4
主挡板 2
主挡板 1
出口挡板 1
出口挡板 2
* 电磁阀个数由贴片机的规格决定。
标识管
内容
副挡板 1-1
副挡板 1-2
主挡板 1
出口挡板 1
轨道1 基板固定夹 (小)
轨道1 基板固定夹 (大)
副挡板 2-1
副挡板 2-2
主挡板 2
出口挡板 2
轨道2 基板固定夹 (小)
轨道2 基板固定夹 (大)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
轨道 2
轨道 1
55640-KMK-00

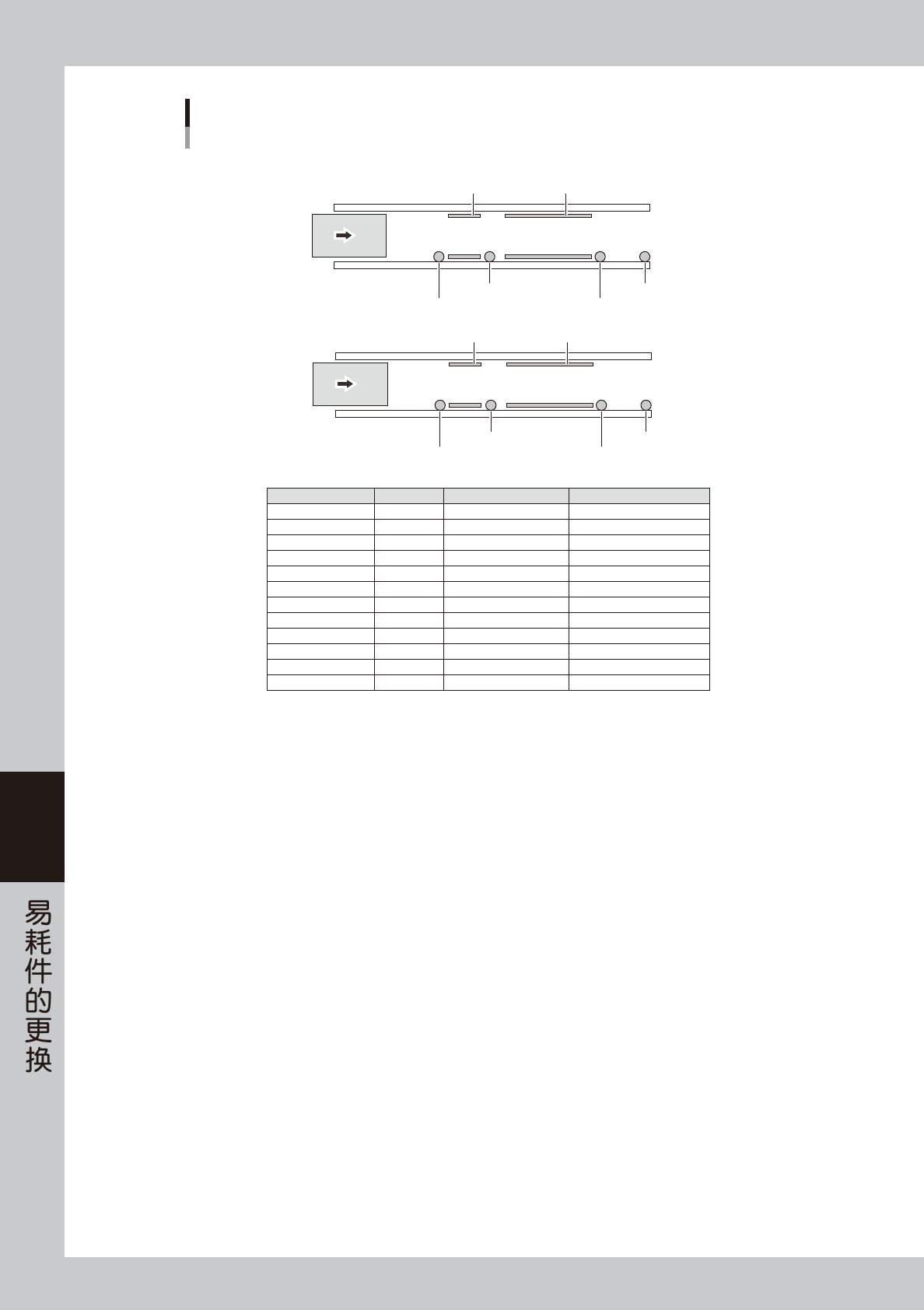

6-24
6
标识管
CV ST1
CV ST3
CV ST4
CV ST5
CLAMP1
CLAMP3
CV ST6
CV ST8
CV ST9
CV ST10
CLAMP2
CLAMP4
轨道 2
轨道 1
传送部电磁阀的安装位置
YSM20WR 双轨机型 2
■ 左→右传送基板时
副挡板 1-2
副挡板 1-1
副挡板 2-2
副挡板 2-1
基板固定夹 1基板固定夹 3
基板固定夹 2基板固定夹 4
主挡板 2
主挡板 1
出口挡板 1
出口挡板 2
电磁阀位置
右侧
右侧
右侧
右侧
右侧
右侧
左侧
左侧
左侧
左侧
左侧
左侧
内容
出口挡板 1
主挡板 1
副挡板 1-2
副挡板 1-1
轨道1 基板固定夹 (大)
轨道1 基板固定夹 (小)
出口挡板 2
主挡板 2
副挡板 2-2
副挡板 2-1
轨道2 基板固定夹 (大)
轨道2 基板固定夹 (小)
备注
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
L510mm规格(选配)时使用
55641-KMK-00

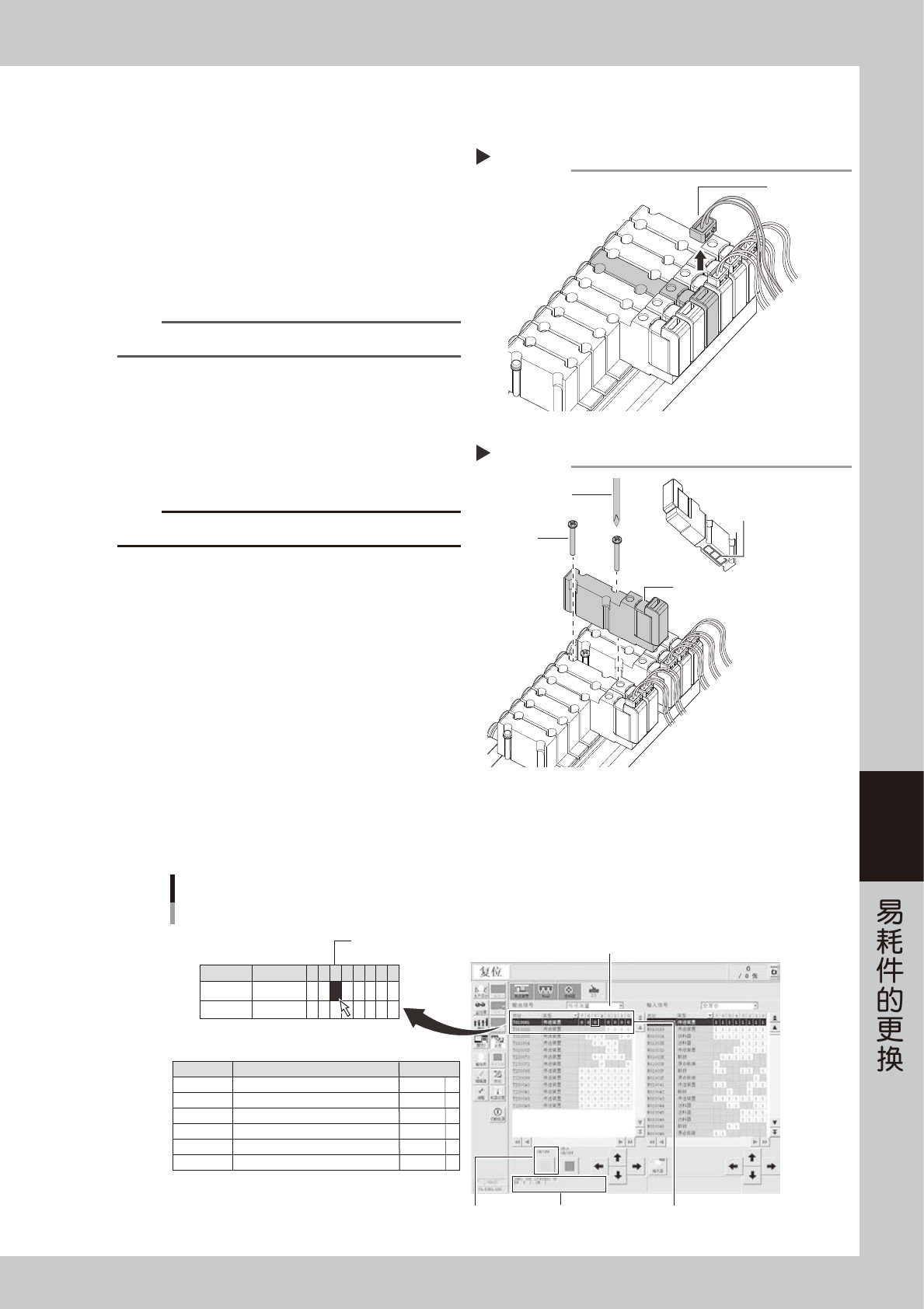

6-25
6
■ 电磁阀的更换方法
在此，以单轨机型为例介绍更换传送部电磁阀的方法。
1
切断贴片机的电源与气源。
1. 退出应用软件之后，关闭贴片机的电源。
2. 将贴片机左下方盖板内的 [ 供气／排气 ] 开关
向右 (EXH) 旋转，切断供气。
2
拔出插头。
拔出需要更换的电磁阀的插头。
n
要点
确认需要更换的电磁阀的插头线束上的标记软管。
3
更换电磁阀。
1. 用精密十字螺丝刀拆卸需要更换的电磁阀的装
配螺丝 ( 各 2 颗 ) 之后，拆下电磁阀。
2. 安装新的电磁阀。
3. 插入插头。
c
注意
电磁阀底部嵌有密封垫圈。更换时，请注意不要掉落或被夹住。
4
确认电磁阀的运行动作。
1. 接通贴片机的气源与电源。
2. 在 [ 装置 ] -“I/O”画面中，确认更换后的电磁
阀的运行动作。
■ 在“I/O”画面确认电磁阀运行动作的方法
下图，以从右→左传送基板的单轨机型为例介绍在“I/O”画面确认电磁阀运行动作的方法。
传送部电磁阀的运行动作确认
单轨机型 (以右→左传送基板为例)
1. 从“输出信号”中选择“传送装置”
2. 选择地址
7
6
5
3
2
1
标记软管
CV ST1
CV ST2
CV ST3
CV ST5
CLAMP1
CLAMP3
地址
副挡板 1 ：L510mm 规格 (选配)
副挡板 2
主挡板
出口挡板
基板固定夹 (小) ：L510mm 规格 (选配)
基板固定夹 (大)
内容
T010001
T010001
T010001
T010002
T010002
T010002
2. 按[ON/OFF] 按钮 显示地址的内容
例：T010001,5
地址
T010001
T010002
类型
传送装置
传送装置
7 6 5 4 3 2 1 0
0
0
00
0 00
00 00
56603-KMK-00
拔出电磁阀的插头
Step 2
插头
55634-KMK-00
更换电磁阀
Step 3
精密十字螺丝刀
装配螺丝
电磁阀
电磁阀底部装有密封垫圈
注意不要掉落
