A-9
A
使用部位 名称 配件名 配件编号 备注 数量
Y 轴
Y 轴线槽
(YB: 左侧 )
中间用电缆保护带 TAPE,Y DUCT 1 KMK-M260B-00X 1
外周用电缆保护带 TAPE,Y DUCT 2 KMK-M260C-00X 1
内周用电缆保护带 TAPE,Y DUCT 3 KMK-M260D-00X 1
电缆固定板 PLATE, NUT KV7-M2266-00X 2
电缆托架 BRACKET,HARNESS KHY-M2669-00X 2
线槽 DUCT,CABLE KMK-M2678-00X 1
固定螺栓 BOLT HEX.SOCKET HEAD 90990-01J032 8
固定螺栓 BOLT HEX.SOCKET HEAD 91312-04010 4
固定螺丝 SCREW, PAN HEAD 98502-03004 4
线槽内
电源线束 / 紧急停机线束
HNS,Y-FLEX H.PWR EMG KLW-M664E-00X 线束号 J0078 1
线槽内
Y 轴电机编码器 1 线束
HNS,Y-FLEX Y1P KMK-M66A7-00X 线束号 J0128 1
线槽内
Y 轴电机编码器 2 线束
HNS,Y-FLEX Y2P KMK-M66A8-00X 线束号 J0129 1
线槽内
X 轴电机编码器线束
HNS,Y-FLEX XP KMK-M66AF-00X 线束号 J0130 1
线槽内
SC 电机编码器线束
HNS,Y-FLEX SCP KMK-M66AA-00X 线束号 J0131 1
线槽内 Y 轴电机 1 线束 HNS,Y-FLEX Y1M KLW-M66E4-00X 线束号 J0170 1
线槽内 Y 轴电机 2 线束 HNS,Y-FLEX Y2M KLW-M66E5-00X 线束号 J0171 1
线槽内 X 轴电机线束 HNS,Y-FLEX XM KMK-M66EE-00X 线束号 J0172 1
线槽内 SC 轴电机线束 HNS,Y-FLEX SCM KLW-M66E7-00X 线束号 J0173 1
线槽内 LAN 电缆 HNS,Y-FLEX LAN KLW-M66B2-00X 线束号 J0187 1
线槽内 X 轴 DI 线束 HNS,Y-FLEX X DI KMK-M66H4-00X 线束号 J0357 1
线槽内接地线束 HNS,EARTH 90K30-544160 线束号 J0671 1
线槽内相机线束 HNS,YB-FLEX CAMERA KLW-M66K0-10X 线束号 J0703 1
DS 机型ー
传送装置
W1 标准传送轨
传送带用带轮 PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮 PULLEY,CONV. ASSY. KLW-M914A-A0X 4
*7
传送带用带轮 ( 调节张力 ) TENSIONER ASSY. KLW-M913R-A0X 4
*7
W1 加长传送轨
传送带用带轮 PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮ー PULLEY,CONV. ASSY. KLW-M914A-A0X 4
*7
传送带用带轮 ( 调节张力 ) TENSIONER ASSY. KLW-M913R-A0X 4
*7
W2 ( 输送台 1)
标准传送轨
传送带用带轮ー PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮ー PULLEY,CONV. ASSY. KLW-M914A-A0X 8
*7
传送带用带轮 ( 调节张力 ) PULLEY CONV. ASSY KLW-M9140-A0X 4
*7
W3 ( 输送台 2)
标准传送轨
传送带用带轮 PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮ー PULLEY,CONV. ASSY. KLW-M914A-A0X 8
*7
传送带用带轮 ( 调节张力 ) PULLEY CONV. ASSY KLW-M9140-A0X 4
*7
A-10
A
使用部位 名称 配件名 配件编号 备注 数量
DS 机型
传送装置
W4 标准传送轨
传送带用带轮ー PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮ー PULLEY,CONV. ASSY. KLW-M914A-A0X 4
*7
传送带用带轮 ( 调节张力 ) TENSIONER ASSY. KLW-M913R-A0X 4
*7
W4 加长传送轨
传送带用带轮ー PULLEY ASSY. KLW-M913A-A2X 8
*7
传送带用带轮 PULLEY,CONV. ASSY. KLW-M914A-A0X 4
*7
传送带用带轮 ( 调节张力 ) TENSIONER ASSY. KLW-M913R-A0X 4
*7
基板挡板
( 出口 ) 右→左传板
出口挡板用 CYL.RL EXIT ST ASSY KMK-M653K-00X 1
调速器ー SPEED CONTROLLER KHW-M9274-A0X 2
基板挡板
( 出口 ) 左→右传板
出口挡板用 CYL.LR EXIT ST ASSY KMK-M653L-00X 1
调速器ー SPEED CONTROLLER KHW-M9274-A0X 2
基板挡板
( 主挡板 )
右→左传板
输送台 1 用 CYL.RL CV2 ST1 ASSY KLW-M654C-11X 1
输送台 2 用上游 CYL.RL CV3 ST1 ASSY KLW-M654C-21X 1
输送台 2 用下游 CYL.RL CV3 ST2 ASSY KLW-M654C-31X 1
待机挡板用 CYL.LR CV1 ST ASSY KLW-M654C-00X 1
接头 JOINT KLC-M916D-00X 6
接头 JOINT $UEF4BU-M3 2
基板挡板
( 主挡板 )
左→右传板
输送台 1 用 CYL.LR CV3 ST1 ASSY KLW-M654C-61X 1
输送台 2 用上游ー CYL.LR CV2 ST1 ASSY KLW-M654C-41X 1
输送台 2 用下游 CYL.LR CV2 ST2 ASSY KLW-M654C-51X 1
待机挡板用 CYL.LR CV4 ST ASSY KLW-M654C-70X 1
接头 JOINT KLC-M916D-00X 6
接头 JOINT $UEF4BU-M3 2
基板固定夹部
输送台 1、2 通用
气缸ー CYLINDER KLT-M9263-00X 4
*7
调速器 SPEED CONTROLLER KLW-M926S-A0X 8
*7
直线导轨 GUIDE KV7-M9266-01X 12
*7
DS 机型
顶板装置
PU 轴作动部
( 输送台 1、2 通用 )
电机驱动用皮带 BELT 291-EV3GT-15 RF KKE-M921D-00X 1
*8
滚珠丝杆侧皮带 BELT 852-3GT-15 KLW-M921E-00X 1
*8
张紧轮用轴 SHAFT 1 KHW-M921C-00X 1
*8
张紧轮固定卡簧 CIRCLIP 99009-10400 1
*8
张紧轮用轴承 BEARING 90933-01J300 2
*8
电机驱动侧带轮ー PULLEY 1:P22-3GT KV7-M9205-01X 1
*8
电机驱动侧带轮固定螺栓 BOLT HEX,SOCKET HEAD 91312-04012 1
*8
电机驱动侧带轮固定垫圈 WASHER, PLAIN 90990-28J076 1
*8
驱动单元 ASSY 用带轮 PULLEY:P60-3GT KHW-M9215-00X 2
*8
驱动单元 ASSY 用轴承 BEARING 90933-01J007 4
*8
驱动单元 ASSY 用卡簧 CIRCLIP 90440-01J090 1
*8
带轮 ASSY 用轴承 BEARING 90933-01J001 2
*8
带轮 ASSY 用带轮 PULLEY:P40-3GT KHW-M9223-00X 1
*8
带轮 ASSY 用卡簧 CIRCLIP 99009-12400 1
*8
A-11
A
使用部位 名称 配件名 配件编号 备注 数量
底座部电磁阀单件 双控电磁阀 SOLENOID VALVE KLW-M8583-00X
料车夹固部驱动电磁阀
ASSY 用
由
规格
决定
电磁阀 VALVE KLW-M91V1-00X
• 料车夹固部驱动电磁
阀 ASSY 用
• 挡板 / 基板固定夹驱
动阀 ASSY 用
电气配件
传送装置 I/O 板用
上下游信号线用继电器
SPARE RELAY KGA-M6522-20X 13
W1 〜 W4
信息备份用电池
BATTERY KCA-M53G0-01X 4
*1
1 个贴装头单元所需的数量。
*2
1 个吸嘴交换站所需的数量。
*3
1 个排气站所需的数量。
*4
1 台料车所需的数量。
*5
1 架送料器架所需的数据。
*6
1 根 X 轴所需的数量。
*7
固定侧、可调侧传送轨 ( 共 2 条 ) 所需的数量。
*8
1 个顶板装置所需的数量。

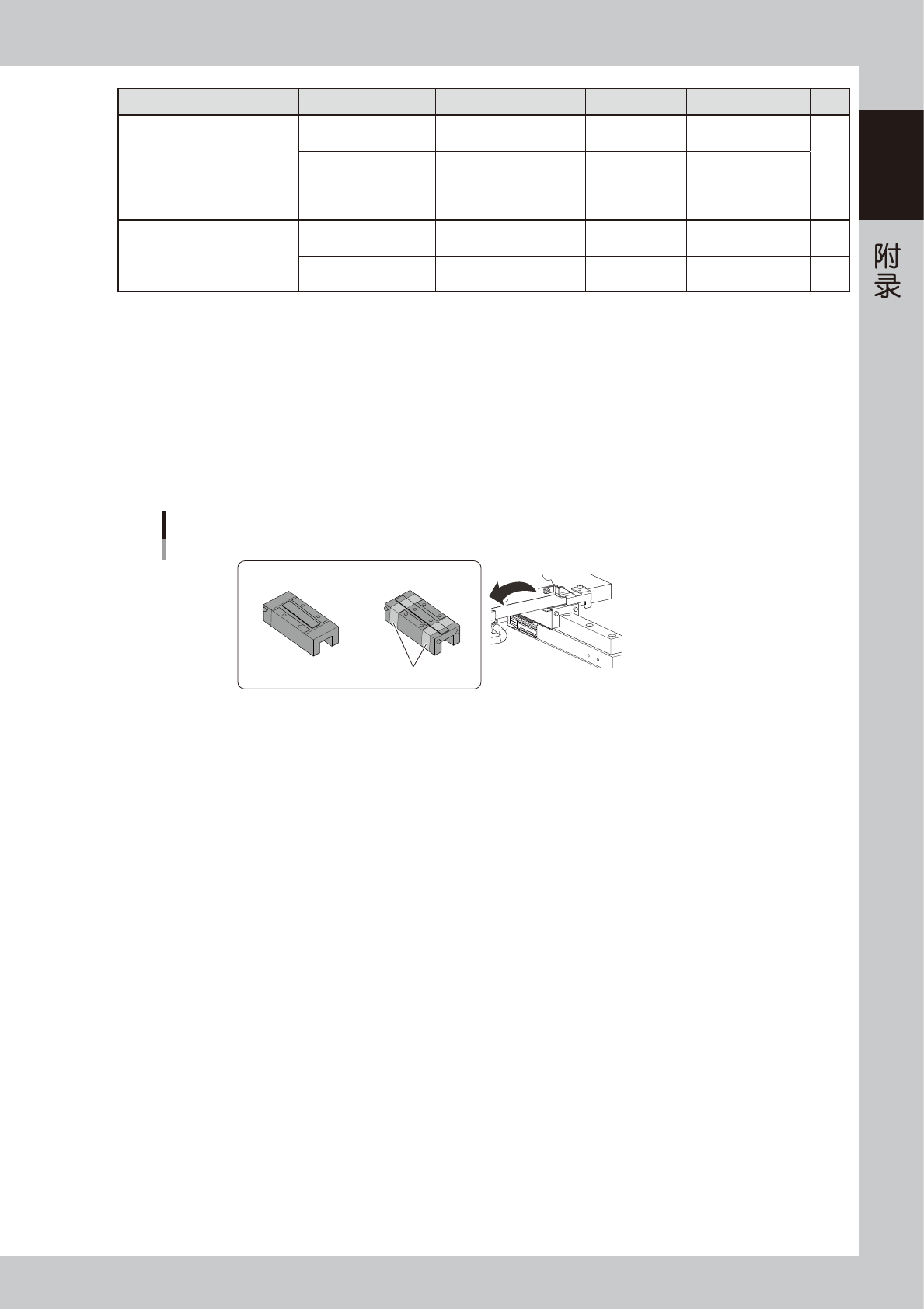

*9
TypePV 用 Y 轴导轨
YSM20RTypePV 规格的贴片机，根据出厂时期不同使用的 Y 轴导轨有所不同。
导轨滑块上有蓝色条纹的为“B 型”，没有蓝色条纹的为“A 型”。
Y轴导轨滑块
A型 B型
蓝色条纹
55A05-KMK-00
