1-3
1
2.维护保养作业前的准备
为持续保持设备的性能，需及时更换随设备运行逐渐失去功效的易耗件。本书主要以易耗件的更换方法为中心介绍。
同时也介绍发生故障时，用户自身可以简单进行更换的配件。
2.1 易耗件
本机的易耗件有下述几种，可以在维护保养时根据需要更换。

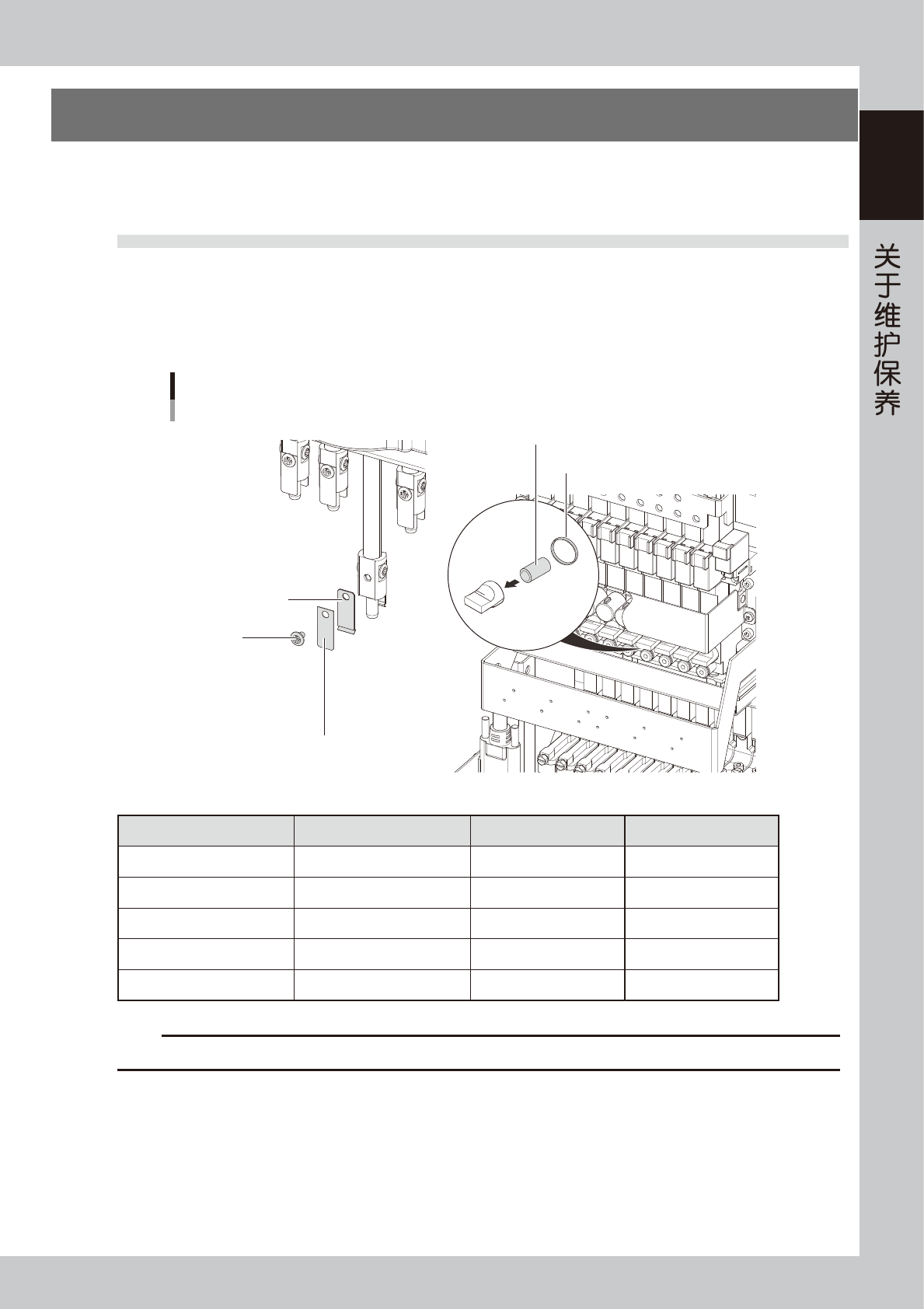

2.1.1 HM 贴装头单元
■ 易耗件 ( 随机附件 )
易耗件 (HM贴装头)
随机附件
滤芯用密封垫圈
真空发生器用滤芯
吸嘴弹簧片
固定用螺钉
吸嘴弹簧片
吸嘴夹持力加强用弹簧片
55100-KMK-00
名称 配件名 配件编号 备注
吸嘴弹簧片
LEAF SPRING KG7-M7137-A0X
吸嘴夹持力加强用弹簧片
PLATE, SPRING KGS-M714W-03X
吸嘴弹簧片固定用螺钉
SCREW, PAN HEAD 90990-08J016
真空发生器用滤芯
FILTER KLW-M8527-00X
滤芯用密封垫圈
GASKET KLW-M715B-00X
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-4
1
2.1.2 FM 贴装头单元
■ 易耗件 ( 随机附件 )
易耗件 (FM贴装头)
随机附件
滤芯用
密封垫圈
真空发生器用滤芯
吸嘴弹簧片
固定螺栓
吸嘴弹簧片
55101-KMK-10
名称 配件名 配件编号 备注
吸嘴弹簧片
PLATE, SPRING KV7-M8171-00X
吸嘴弹簧片固定螺栓
BLOT, HEX.SOCKET HEAD 90990-01J57
真空发生器用滤芯
FILTER KLW-M8527-00X
滤芯用密封垫圈
GASKET KLW-M715B-00X
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-5
1
2.1.3 全机型通用
■ 易耗件 ( 选购件 )
名称 配件名 配件编号 备注
30X 系列
标准吸嘴
NOZZLE 301A ASSY KHN-M7710-A4X 0603 〜 1005 规格的元件
NOZZLE 302A ASSY KHN-M7720-A3X 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
NOZZLE 311A ASSY KHY-M7710-A4X 0603 专用
NOZZLE 312A ASSY KHY-M7720-A3X 1005 〜 1608 规格的元件
NOZZLE 313A ASSY KHY-M7730-A2X 2012 〜 3225 规格的元件
标准、窄邻接面
通用吸嘴
NOZZLE 310A ASSY KHY-M77A0-A0X
0402 专用
*Type3010A、3110A 也相同
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532 〜 7343 规格的元件、SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP、PLCC 等
NOZZLE 306A/317A AS. KHY-M7770-A0X 圆柱型元件
NOZZLE 307A/318A AS. KHY-M7780-A0X 32×32mm 〜 45×45mm 的元件
抓手吸嘴
( 选购件 )
Type 30ALB
Type 30ALD 等
— 请根据元件的形状选购。
n
要点
抓手吸嘴贴装特殊形状的元件时使用。需要根据元件的形状选购或定制。
