1-5
1

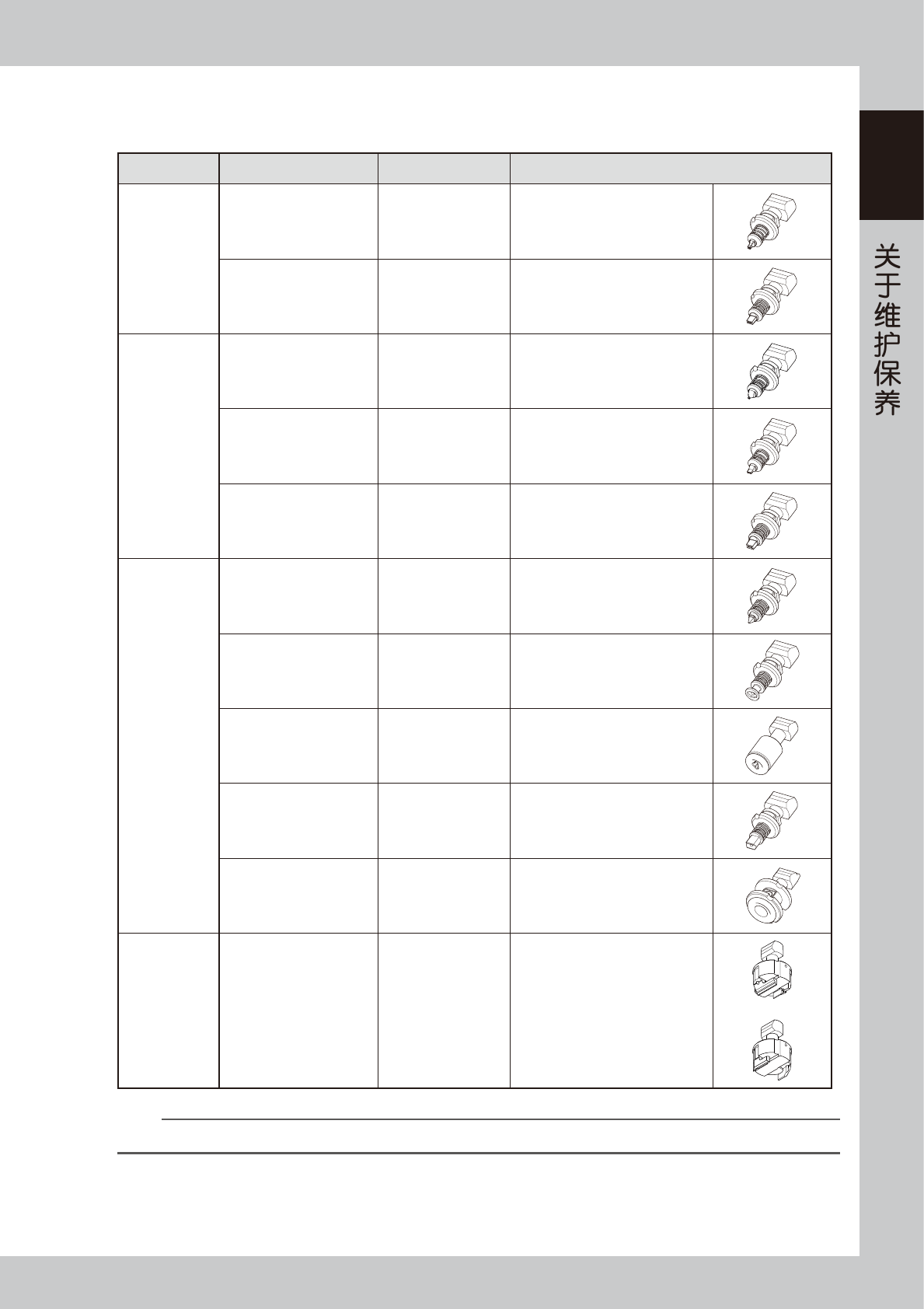

2.1.3 全机型通用
■ 易耗件 ( 选购件 )
名称 配件名 配件编号 备注
30X 系列
标准吸嘴
NOZZLE 301A ASSY KHN-M7710-A4X 0603 〜 1005 规格的元件
NOZZLE 302A ASSY KHN-M7720-A3X 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
NOZZLE 311A ASSY KHY-M7710-A4X 0603 专用
NOZZLE 312A ASSY KHY-M7720-A3X 1005 〜 1608 规格的元件
NOZZLE 313A ASSY KHY-M7730-A2X 2012 〜 3225 规格的元件
标准、窄邻接面
通用吸嘴
NOZZLE 310A ASSY KHY-M77A0-A0X
0402 专用
*Type3010A、3110A 也相同
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532 〜 7343 规格的元件、SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP、PLCC 等
NOZZLE 306A/317A AS. KHY-M7770-A0X 圆柱型元件
NOZZLE 307A/318A AS. KHY-M7780-A0X 32×32mm 〜 45×45mm 的元件
抓手吸嘴
( 选购件 )
Type 30ALB
Type 30ALD 等
— 请根据元件的形状选购。
n
要点
抓手吸嘴贴装特殊形状的元件时使用。需要根据元件的形状选购或定制。
1-6
1
名称 配件名 配件编号 备注
与吸嘴相关的
其它配件
BODY, NOZZLE 310 KHY-M77A1-00X 310A/3010A/3110A 用
仅限吸嘴前端部
BODY, NOZZLE 311 KHY-M7711-03X 311A 用
BODY, NOZZLE 312 KHY-M7721-02X 312A 用
BODY, NOZZLE 313 KHY-M7731-02X 313A 用
BODY, NOZZLE 301 KHN-M7711-05X 301A 用
BODY, NOZZLE 302 KHN-M7721-04X 302A 用
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 用
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 用
BODY, NOZZLE 306/317 KHY-M7771-00X 306A/317A 用
BODY, NOZZLE 307/318 KHY-M7781-00X 307A/318A 用
SPRING KHN-M7713-00X 303A/314A、306A/317A、313A 用
SPRING KHN-M7713-10X
301A、302A、310A/3010A/3110A、
311A、312A 用
PIN KHN-M7714-00X
301、302、303/314A、306/317A、
312A、313A 用
CLIP KHN-M7715-00X
301A、302A、303A/314A、
306A/317A、310A/3010A/3110A、
311A、312A、313A 用
O-RING 90990-17J013 304/315A 用
防臭氧用
O-RING 90990-17J014 307/318A 用
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
■ 传送部易耗件 ( 选购件 )
名称 配件名 配件编号 备注
传送带
(YSM20R 双段输送台机型用 )
B 出入口 W1、W4
BELT, CONVEYOR KMK-M917H-00X
长 605mm
宽 6mm
A 输送台 1、2 W2、W3
BELT, CONVEYOR KMK-M9110-00X
长 1175mm
宽 6mm
C
出入口
加长
W1、W4
BELT, CONVEYOR KMK-M957H-00X
长 975mm
宽 6mm
传送带
(YSM20R 单轨机型、
YSM20WR 双轨机型用 )
D 标准
BELT, CONV.(2916) KMK-M9113-00X
长 2916mm
宽 7mm
F 两侧加长
BELT, CONV.(3656) KMK-M9513-00X
长 3656mm
宽 7mm
E 单侧加长
BELT, CONV.(3286) KMK-M9513-10X
长 3286mm
宽 7mm
传送带
(YSM20WR 单轨机型
传送重型基板规格 )
标准
BELT, CONVEYOR KMC-M9113-50X
长 2907mm
宽 7mm
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
1-7
1
易耗件 (传送部)
选购件
传送带(入口、出口用)
■ YSM20R 双段输送台机型■ YSM20R 单轨机型
YSM20WR 双轨机型
YSM20WR 单轨机型 (传送重型基板规格)
传送带(W2、W3用)
传送带(单轨、双轨用)
■ YSM20R 双段输送台机型的传送部
■ YSM20R 单轨机型、YSM20WR 双轨机型的传送部
W2W3 入口出口
B
C
C
BA A
A A
标准传送轨
加长传送轨
D
E
E
F
标准传送轨
单侧加长传送轨
轨道 1 / 轨道 2
轨道 1 / 轨道 2
轨道 1 / 轨道 2
轨道 1 / 轨道 2
单侧加长传送轨
两侧加长传送轨
W2W3 入口出口
■ YSM20WR 单轨机型 (传送重型基板规格) 的传送部
标准传送轨
轨道 1
55102-KMK-20
