1-8 1 ■ 底座部易耗件 ( 选购件 ) 名称 配件名 配件编号 备注 空气滤芯 FIL TER ELEMENT KLF-M8502-50X 空气过滤器用 油雾滤芯 MIST FIL TER ELEMENT KLF-M8502-70X 油雾过滤器用 吸气扇过滤网 FIL TER, F AN KMG-M13NC-00X Y 轴冷却用吸气扇过滤网 吸气扇过滤网（贴片机左后侧） FIL TER, REAR F AN KL W-M13NB-…

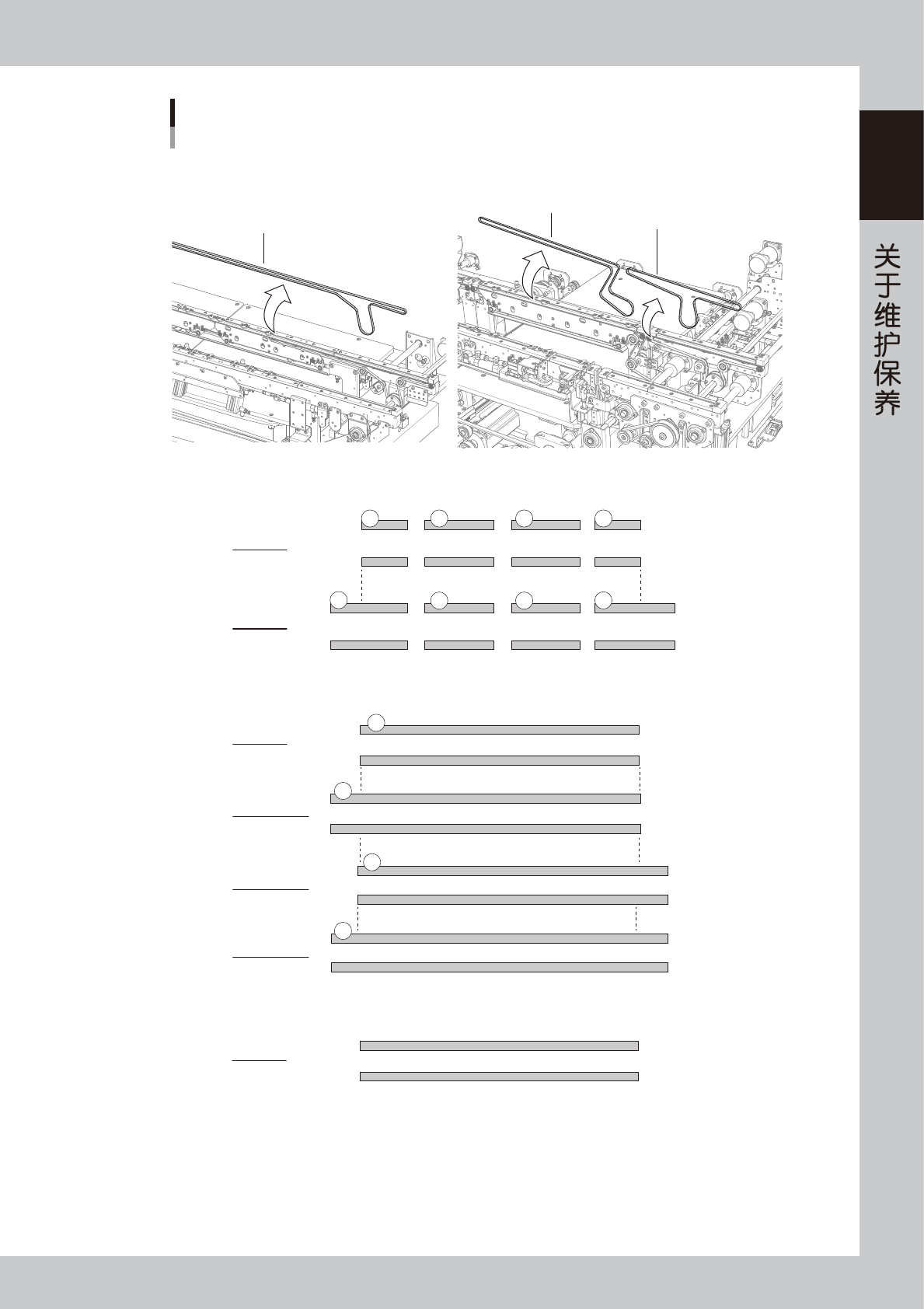

1-7
1
易耗件 (传送部)
选购件
传送带(入口、出口用)
■ YSM20R 双段输送台机型■ YSM20R 单轨机型
YSM20WR 双轨机型
YSM20WR 单轨机型 (传送重型基板规格)
传送带(W2、W3用)
传送带(单轨、双轨用)
■ YSM20R 双段输送台机型的传送部
■ YSM20R 单轨机型、YSM20WR 双轨机型的传送部
W2W3 入口出口
B
C
C
BA A
A A
标准传送轨
加长传送轨
D
E
E
F
标准传送轨
单侧加长传送轨
轨道 1 / 轨道 2
轨道 1 / 轨道 2
轨道 1 / 轨道 2
轨道 1 / 轨道 2
单侧加长传送轨
两侧加长传送轨
W2W3 入口出口
■ YSM20WR 单轨机型 (传送重型基板规格) 的传送部
标准传送轨
轨道 1
55102-KMK-20

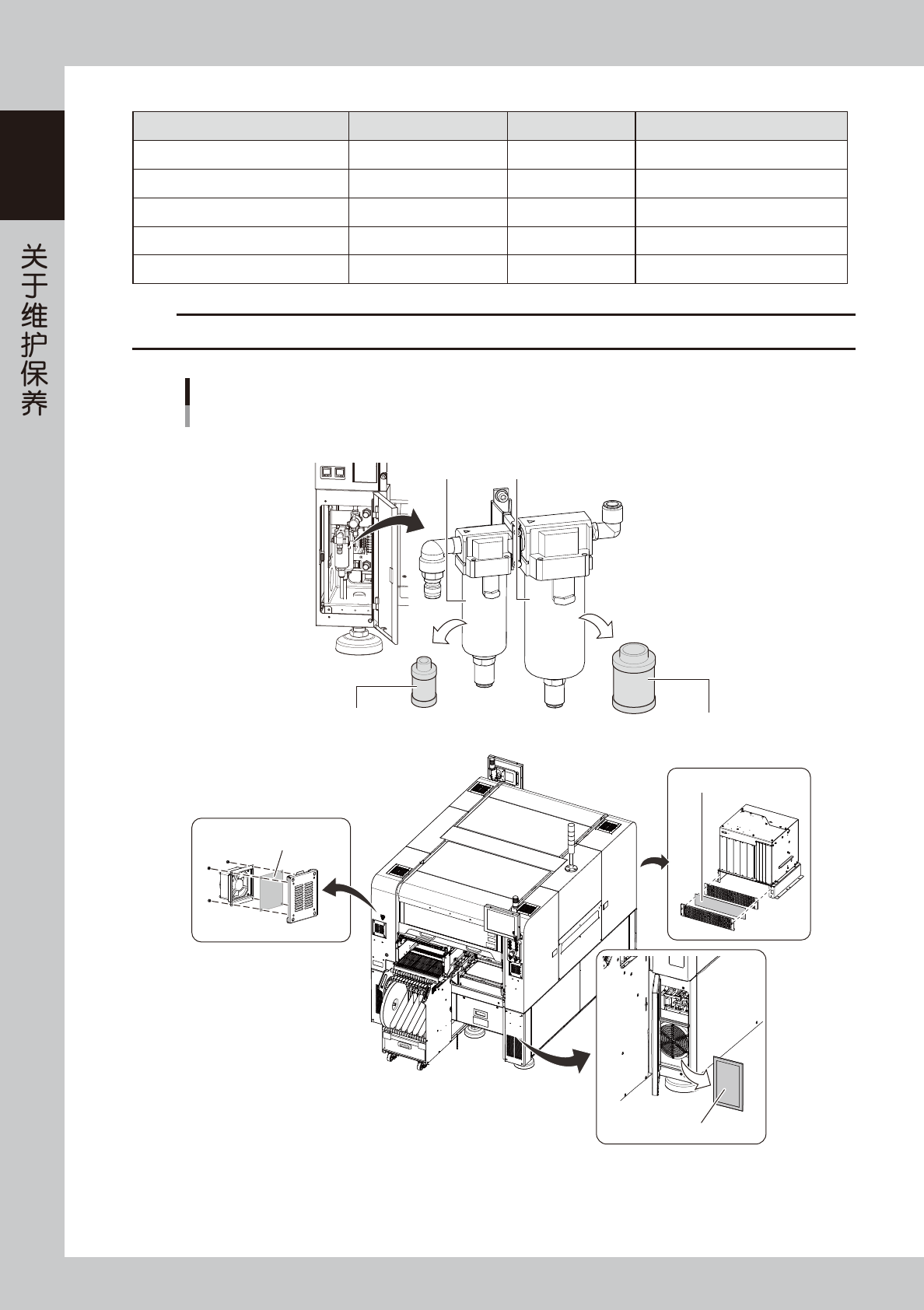

1-8
1
■ 底座部易耗件 ( 选购件 )
名称 配件名 配件编号 备注
空气滤芯
FILTER ELEMENT KLF-M8502-50X
空气过滤器用
油雾滤芯
MIST FILTER ELEMENT KLF-M8502-70X
油雾过滤器用
吸气扇过滤网
FILTER, FAN KMG-M13NC-00X
Y 轴冷却用吸气扇过滤网
吸气扇过滤网（贴片机左后侧）
FILTER, REAR FAN KLW-M13NB-00X
贴片机背面吸气扇过滤网
吸气扇过滤网 ( 控制箱部 )
FILTER KLV-M4136-00X
控制箱用吸气扇过滤网
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
吸气扇过滤网
(Y轴冷却扇用)
易耗件 (底座部)
选购件
空气过滤器 油雾过滤器
■ 气、雾过滤器
油雾滤芯
空气滤芯
■ 吸气扇过滤网
* 贴片机背视图
＊正面、背面各有2处
吸气扇过滤网 (贴片机背面)
吸气扇过滤网 (控制箱)
55110-KMK-00

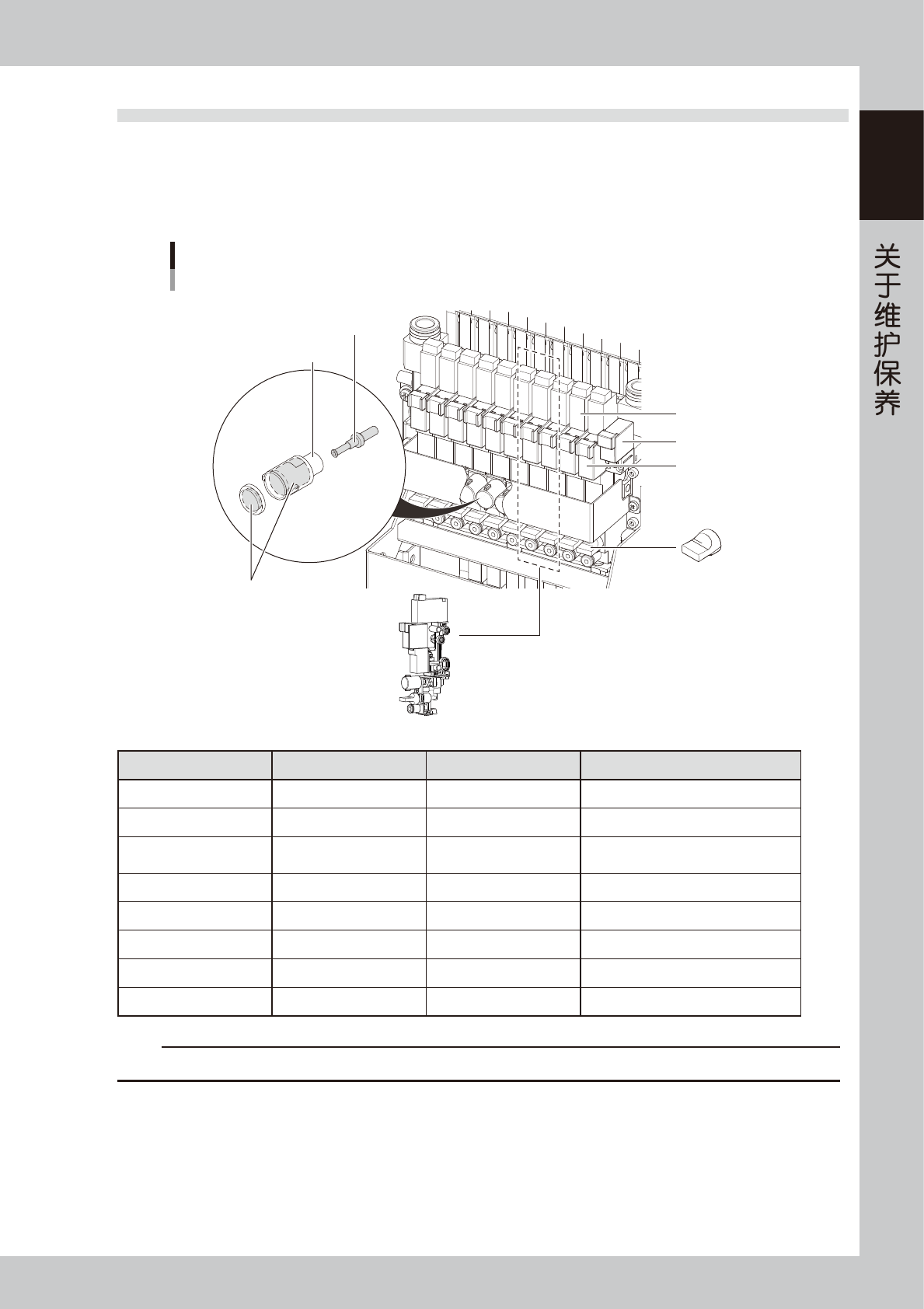

1-9
1
2.2 需更换的配件
本书所指需更换的配件是指失去功效 ( 发生故障 ) 会使设备停止运行，但更换之后无需对设备进行调整的配件。
下列配件的更换方法，将在后述的各章节中作详细介绍。
2.2.1 HM 贴装头单元
需更换的配件 (选购件)
HM贴装头 (此图为拆下机盖、拔掉插头与空气软管的图)
清洁用排气电磁阀
排气电磁阀
BIT胶盖
滤芯端盖
控制用电磁阀
真空发生器用 BIT
消音器
真空发生器备件
55103-KMK-10
名称 配件名 配件编号 备注
排气电磁阀
VALVE KLF-M7152-00X
真空发生器排气用
控制用电磁阀
VALVE KLF-M7153-00X
真空发生器发生真空时用
真空发生器用 BIT
BIT KLW-M7154-00X
建议约 2 年更换 1 次
禁止再利用
BIT 胶盖
BIT CAP KLW-M7156-00X
消音器
MUFFLER KLW-M715A-00X
BIT 胶盖内的消音器
清洁用排气电磁阀
VALVE KLW-M7158-00X
滤芯端盖
FILTER CAP KLW-M7155-00X
真空发生器备件
EJECTOR KLW-M7157-10X
1 个贴装头用 1 个真空发生器
c
注意
本书中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就变更的情况。订购时，请务必确认是否为最新编号。
