3-3 3 1.2 吸嘴的清洁 下面，介绍 Type30X 系列吸嘴的清洁与加油方法。Type31X 系列吸嘴的清洁、加油方法也与之相同。 1.2.1 吸嘴回弹部的清洁与加油 e 1 拆卸吸嘴。 1. 按急停按钮，打开贴片机的正面安全机盖。 2. 从贴装头上拆下吸嘴。 配备吸嘴交换站时，按 [ 装置 ] -“Head”画面 的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站 的开闭器打开之后，取出吸嘴。 2 清洁回弹部。 在回弹部涂上无水…
3-2
3
1.1.2 吸嘴弹簧片与滚轮锁的点检
吸嘴弹簧片与滚轮锁夹持吸嘴的状态需定期进行点检。
‧
若吸嘴弹簧片的弹力不稳定，会给吸料、识别、贴装等所有作业带来不良影响。
‧
若滚轮锁部松动，会影响夹持吸嘴的力度。
‧
滚轮有损伤，会导致识别出错。
■ 吸嘴弹簧片与滚轮锁的点检要点
从吸嘴基座拆卸并安装吸嘴，点检下述项目。
‧
夹持吸嘴的力度是否足够大。
‧
装入吸嘴之后，弹簧片与吸嘴 (FM 贴装头时弹簧片与吸嘴夹臂 ) 之间无间隙。
‧
吸嘴弹簧片无变形。
‧
吸嘴弹簧片夹持吸嘴部无变形、无磨损。
‧
固定螺丝 (FM 贴装头时固定螺栓 ) 无松动。
‧
滚轮无损伤。

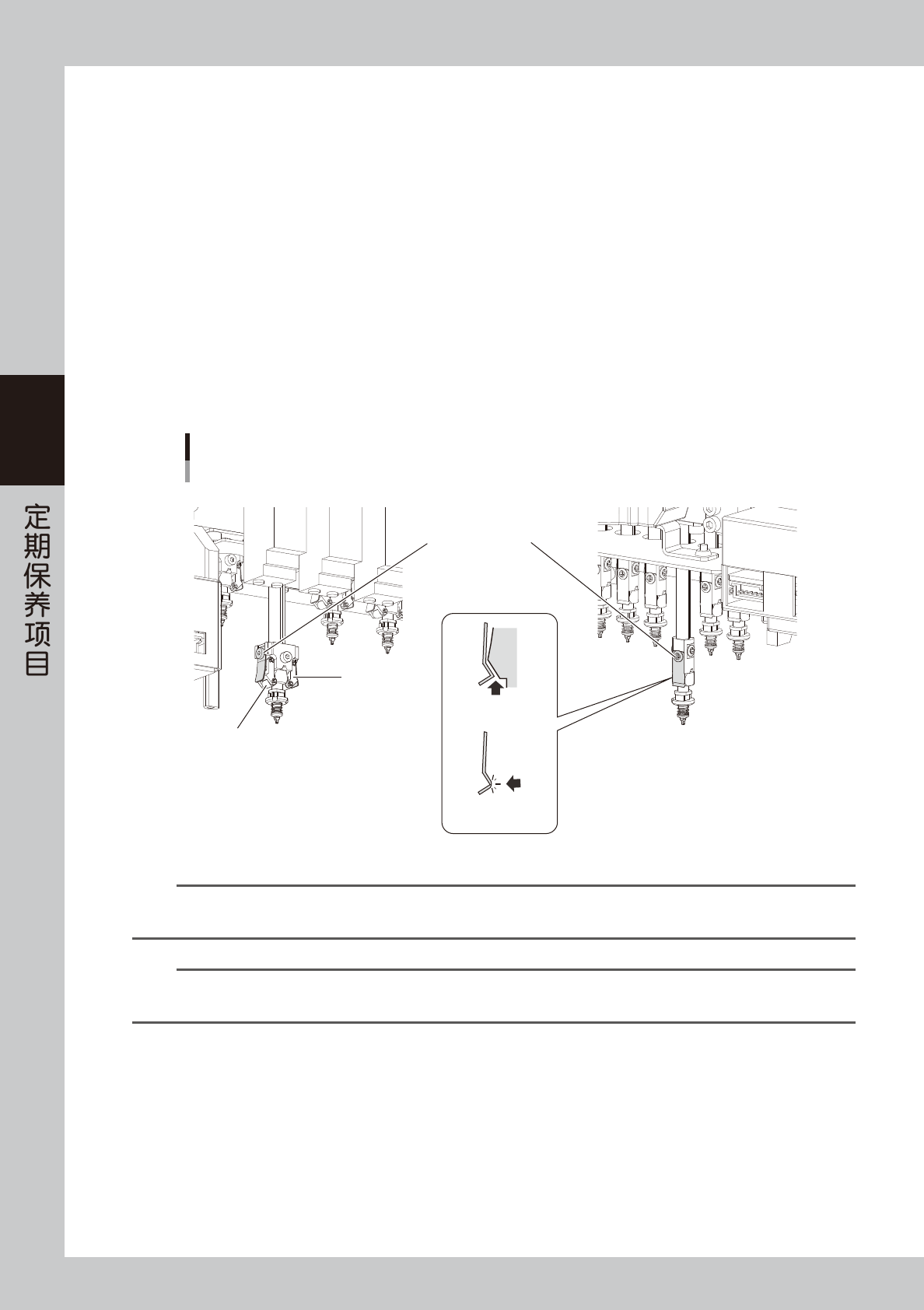

检查吸嘴弹簧片与滚轮锁
FM贴装头 HM贴装头
固定螺丝无松动固定螺栓无松动
滚轮无损伤
吸嘴夹臂
无间隙
无变形、无磨损
55301-KMK-00
n
要点
若有上述问题，请参照后述第 6 章“2.1 吸嘴弹簧片的更换”、“2.2 滚轮锁的更换 (FM 贴装头 )”更换弹簧片或滚轮锁。
吸嘴弹簧片与滚轮锁，即使只有单侧有问题，更换时也必须成对更换。
n
要点
从贴装头上拆下的吸嘴，点检完之后务必装回原贴装头上。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中原来的位置。
3-3
3
1.2 吸嘴的清洁
下面，介绍 Type30X 系列吸嘴的清洁与加油方法。Type31X 系列吸嘴的清洁、加油方法也与之相同。
1.2.1 吸嘴回弹部的清洁与加油
e
1
拆卸吸嘴。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
在回弹部涂上无水乙醇之后，反复进行回弹动作数
次清洁回弹部。清洁完之后，用喷气工具将无水乙
醇完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
( 能渗入即可 )。
4
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘擦拭纸擦去吸嘴上多余的油。
5
去除多余的油。
用喷气工具分别从吸嘴前端方向和安装方向对吸嘴
内部各喷气 5 秒钟左右。此操作需反复进行 3 次左
右，以便彻底去除吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油的
去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余的油，
如果还有油残留，可以再次喷气排除。
7
将吸嘴装回或放回原位。
再次确认吸嘴中确实没有残留油之后，将吸嘴装回
原贴装头或放回吸嘴交换站中。
给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
55302-KMK-00
确认回弹动作
Step 4
吸嘴回弹部 (前端)
55303-KMK-00
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端各喷气约5秒。
直至不再有油流出，便可结束本操作。
去油纸
喷气工具
55304-KMK-00
3-4
3
1.2.2 吸嘴孔的清洁
e
1
拆卸吸嘴。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
进行喷气。
1. 拆下吸嘴前端后，从安装端喷气。
2. 装上吸嘴前端后，再次从安装端喷气。
c
注意
拆下吸嘴前端时，注意不要使夹簧变形。
n
要点
脏污比较严重时，请继续进行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
1. 将清洁吸嘴孔用钢丝穿过吸嘴孔。
2. 如右图所示，来回移动吸嘴清洁吸嘴孔。
4
进行喷气。
抽出清洁吸嘴孔用钢丝之后，按照 Step2 的方法，
用喷气工具对吸嘴孔进行喷气，吹除内部的尘屑。
5
将吸嘴装回贴装头中。
将拆下的吸嘴装回原贴装头中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。
喷气
Step 2
喷气工具
(选购件)
拆卸夹簧
拔出锁定针
空气管(橙色)
与供气部连接
2. 装上前端后喷气
■ 前端部的拆卸
1. 拆下前端后喷气
■ 喷气方法
55305-KMK-00
清洁吸嘴孔
Step 3
吸嘴
清洁吸嘴用钢丝
55306-KMK-00
