3-24 3 3.4 吸嘴轴前端部的检查 吸嘴轴前端部因长期使用可能会粘附脏污，建议定期进行检查。 下面，以 HM 贴装头为例介绍检查吸嘴轴前端部的方法。 1 拆下所有贴装头上的吸嘴。 选配有吸嘴交换站时 1. 打开 [ 装置 ] -“Head”画面。 2. 从“选择工作台”下拉框中选择任意的工作台。 即，通过选择工作台选择贴装头单元。 3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。 4. 从 “贴装头号码” 下拉框中选择 “…
3-23
3
5

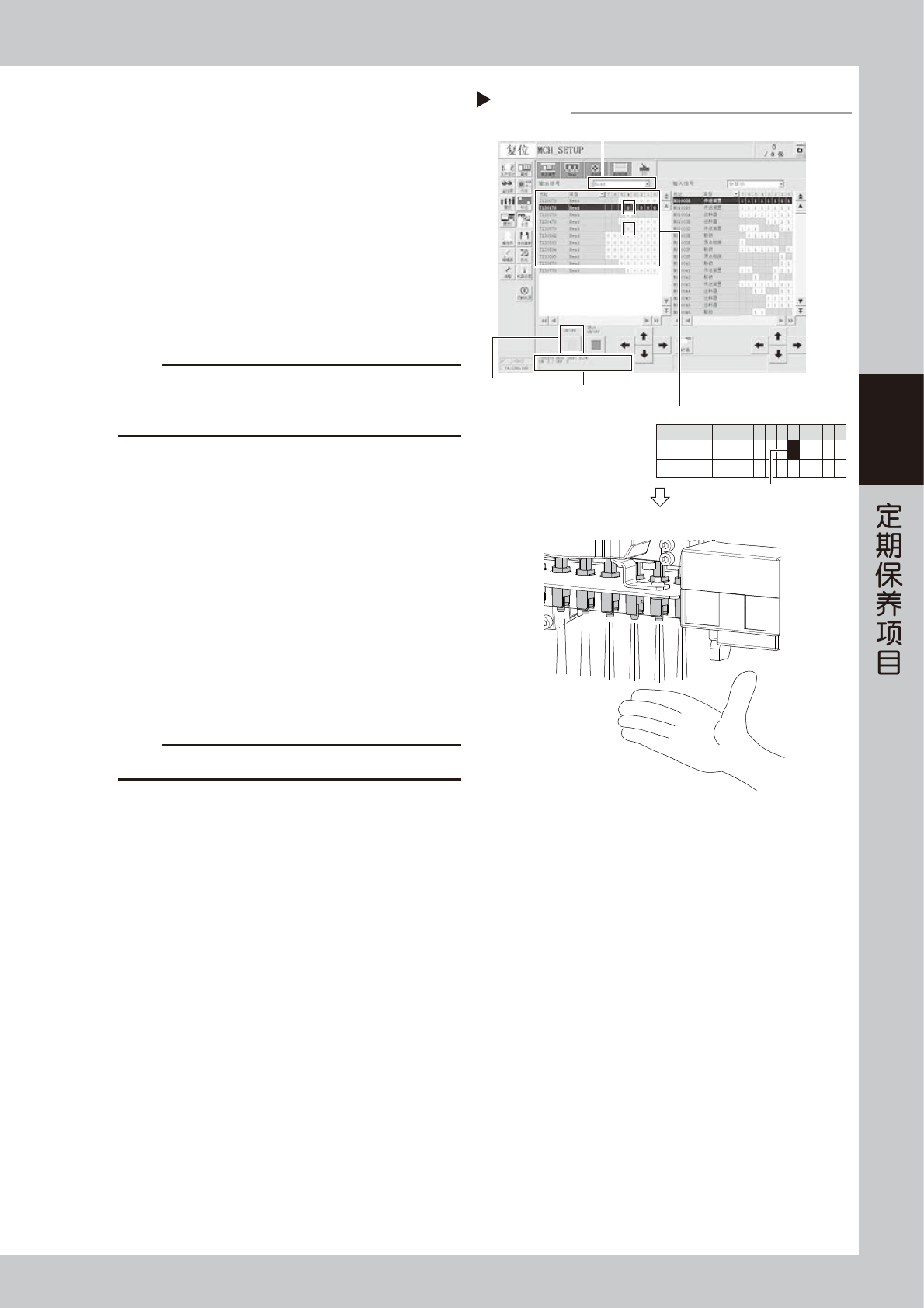

使清洁用排气电磁阀排气。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”侧下拉框中选择“Head”。
3. 选择进行清洁排气的贴装头的地址。
A 工作台 ：T130170,4
B 工作台 ：T130570,4
只要选择地址，画面左下部将显示选定的地址
内容。请确认该显示内容。
4. 再次确认对象贴装头单元的吸嘴是否已经全部
拆卸。
5. 按 1 次 [ON/OFF] 按钮，地址的显示由 0 变为 1，
清洁用排气电磁阀开始排气。
c
注意
使清洁用排气电磁阀进行排气之前，请务必再次确认对象贴
装头单元的吸嘴是否已经全部拆卸。若在装有吸嘴的状态下
进行清洁排气，吸嘴可能会从贴装头上脱落，导致破损、遗失。
6
确认清洁排气状态。
1. 用手挡在各贴装头下方，确认所有贴装头都有
比先前强的气体排出。
2. 再次按 [ 装置 ] -“I/O”画面的 [ON/OFF] 按钮。
地址的显示由 1 变为 0，清洁用排气电磁阀关
闭排气。
3. 确认从贴装头排出的气体已变弱。
若使清洁用排气电磁阀开始了排气，但从贴装头排
出的气体强弱没有变化，说明该贴装头的清洁用排
气电磁阀需要更换。
请参照后述第 6 章“3.1 电磁阀类的更换 (HM 贴装
头 )”或“3.2 电磁阀类的更换 (FM 贴装头 )”更换
电磁阀。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
关闭排气。
在 [ 装置 ] -“Head”画面按所有贴装头的 [ 排气 ]
按钮，关闭排气。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
确认排气
Step 5-6
■ 确认各贴装头的清洁排气
[ON/OFF] 按钮
从“输出信号”下拉框中选择“Head”
选择地址
显示地址的内容
例) T130170,4
地址
T130170
T130570
类型
Head
Head
7 6 5
0
0
4
0
0
3
0
0
2
0
0
1
0
0
0
0
0
56305-KMK-00
3-24
3
3.4 吸嘴轴前端部的检查
吸嘴轴前端部因长期使用可能会粘附脏污，建议定期进行检查。
下面，以 HM 贴装头为例介绍检查吸嘴轴前端部的方法。
1
拆下所有贴装头上的吸嘴。
选配有吸嘴交换站时
1. 打开 [ 装置 ] -“Head”画面。
2. 从“选择工作台”下拉框中选择任意的工作台。
即，通过选择工作台选择贴装头单元。
3. 按 [ 更换吸嘴 ] 按钮，打开“更换吸嘴”画面。
4. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
5. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
n
要点
若没有选配吸嘴交换站，请按急停按钮之后，打开贴片机的
正面安全机盖，用手将吸嘴拆下。
2
将贴装头单元移到贴片机正面侧。
e
选配有吸嘴交换站时
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机的正面侧。
3
检查吸嘴轴的前端部。
如右图所示，用镜子等照吸嘴轴的前端部目视检查。
对所有贴装头进行目视检查。
参考
若吸嘴轴前端有脏污，请参照本章后述“5.4 吸嘴轴前端部的
清洁”进行清洁。
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴” 选择工作台
56303-KMK-00
检查吸嘴轴的前端部
Step 3
■ 对所有贴装头进行检查
镜子
553A1-KMK-00
3-25
3
3.5 Z 轴的点检、清洁与加油 ( HM 贴装头 )
3.5.1 花键轴 Z 轴的动作确认
下面，介绍确认 HM 贴装头花键轴 Z 轴的运行动作的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
使花键轴 Z 轴上下移动。
用手指按压 Z 轴的接头块下部，使 Z 轴下降。松开
手指，Z 轴自动返回原位。确认与其它花键轴相比，
在动作与异响方面无异常。
n
要点
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或本公司联系。
3.5.2 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘擦拭
纸或棉棒等擦拭花键轴。
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“3.4.3 给花键轴加油 (需要时 )”
涂抹润滑油。
确认Ｚ轴的运行动作
Step 2
用手指按压此处
接头块
55334-KMK-00
清洁花键轴
Step 3
棉棒
55335-KMK-00
