3-26
3
3.5.3 给花键轴加油 ( 需要时 )
n
要点
HM 贴装头单元的花键轴 (Z 轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。
因此，请根据需要，涂抹一层薄薄的指定润滑油 (NSL) 以防止生锈。
1
e
将贴装头单元移到贴片机的正面侧。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头单元移到贴片机正面一侧。
2
清洁花键轴。
用无尘擦拭纸或棉棒等擦拭花键轴。
3
给花键轴涂抹润滑油。
用手指蘸上少量的指定润滑油 (NSL) 在花键轴的表
面均匀地涂抹薄薄的一层。
4
擦去多余的润滑油。
1. 用手使花键轴上下数次。
2. 用无尘擦拭纸或棉棒等擦去花键轴上下堆积的
多余润滑油。
c
注意
擦去多余的润滑油时，注意不要将花键轴表面的润滑油全部
擦除。

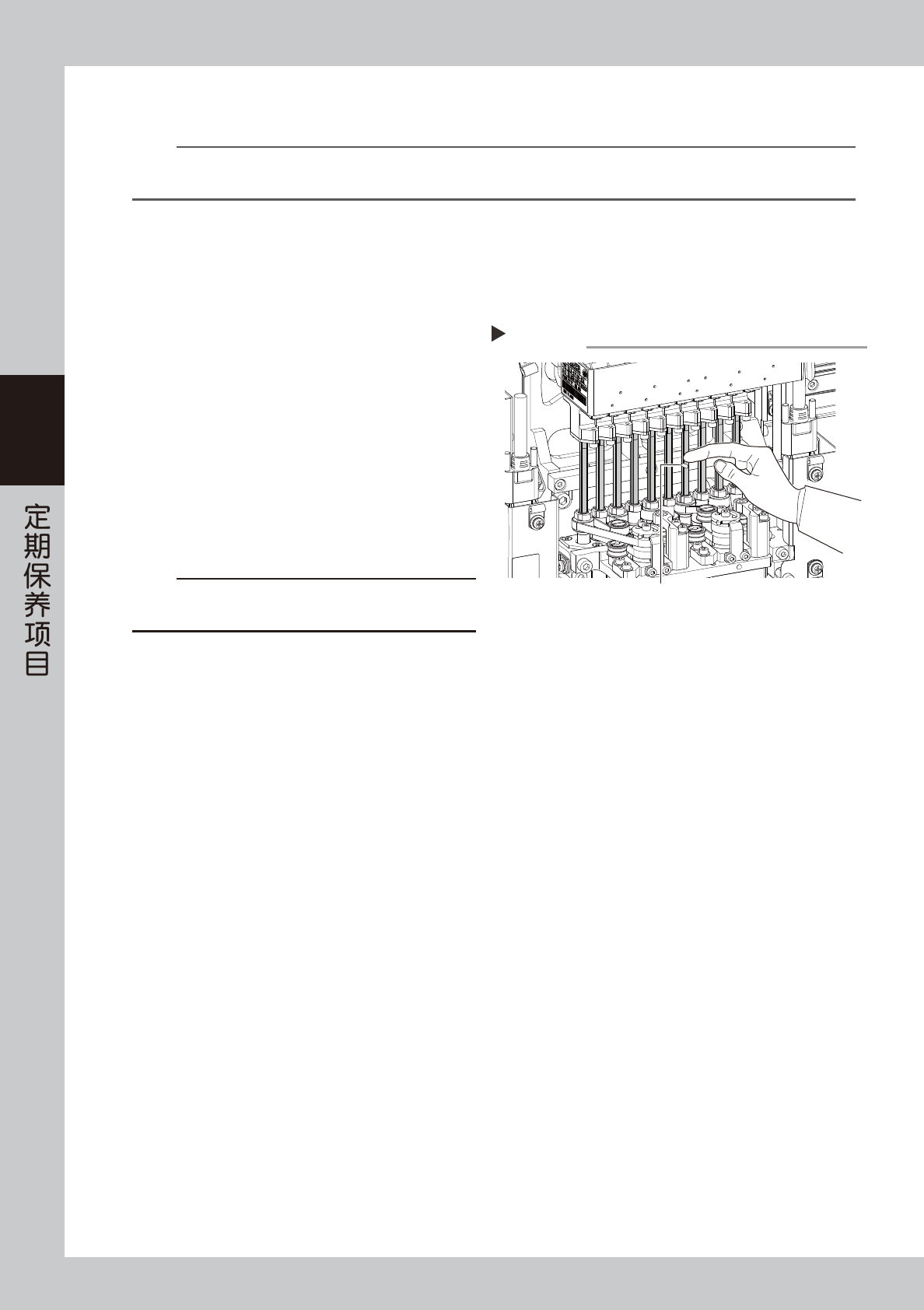

给花键轴涂抹润滑油
Step 3
涂抹薄薄一层润滑油
55336-KMK-00
3-27
3
3.6 Z 轴滚珠丝杆等的清洁与加油 ( FM 贴装头 )
一般，3 个月左右需对 FM 贴装头的滚珠丝杆、花键轴与导轨部进行 1 次清洁与加油。
下面，介绍清洁与加油的方法。
1
移动贴装头单元。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
e
2. 按急停按钮，打开贴片机的正面安全机盖。
使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
3. 将贴装头单元移到便于清洁 Z 轴各部的位置。
4. 将方巾垫在贴装头单元的下方。
2
拆卸正面盖板与空气软管。
1. 用内六角扳手 (3) 拆卸贴装头单元正面盖板的
固定螺栓 (4 处 ) 之后，用一只手托住正面盖板。
2. 用另一只手从上下接头上拆卸空气软管。
n
要点
将贴装头单元的正面盖板连同盖板内侧的空气软管一起拆出。
3
清洁滚珠丝杆。
用无尘擦拭纸擦去滚珠丝杆上的脏污。
1. 如右图所示，使贴装头下降之后擦拭滚珠丝杆
的上侧。
2. 再使贴装头上升，擦拭滚珠丝杆的下侧。
n
要点
仔细擦拭包括螺旋槽在内的滚珠丝杆全杆，并确认没有尘屑
残留。
4
清洁花键轴与导轨。
按照与滚珠丝杆相同的要领移动轴，用无尘擦拭纸
擦去花键轴与导轨部的脏污。
5
给导轨涂抹润滑油。
用手指蘸上指定的润滑油 (AFF)，均匀地涂抹在导
轨表面。中央部的贴装头处可用棉棒等涂抹。
6
给滚珠丝杆涂抹润滑油。
用手指蘸上指定的润滑油 (NSL)，均匀地涂抹在滚
珠丝杆表面。中央部的贴装头处可用棉棒等涂抹。
7
给花键轴涂抹润滑油。
用手指蘸上指定的润滑油 (LRL)，均匀地涂抹在花
键轴表面。
n
要点
本维护保养作业使用 3 种润滑油。请勿用错润滑油。

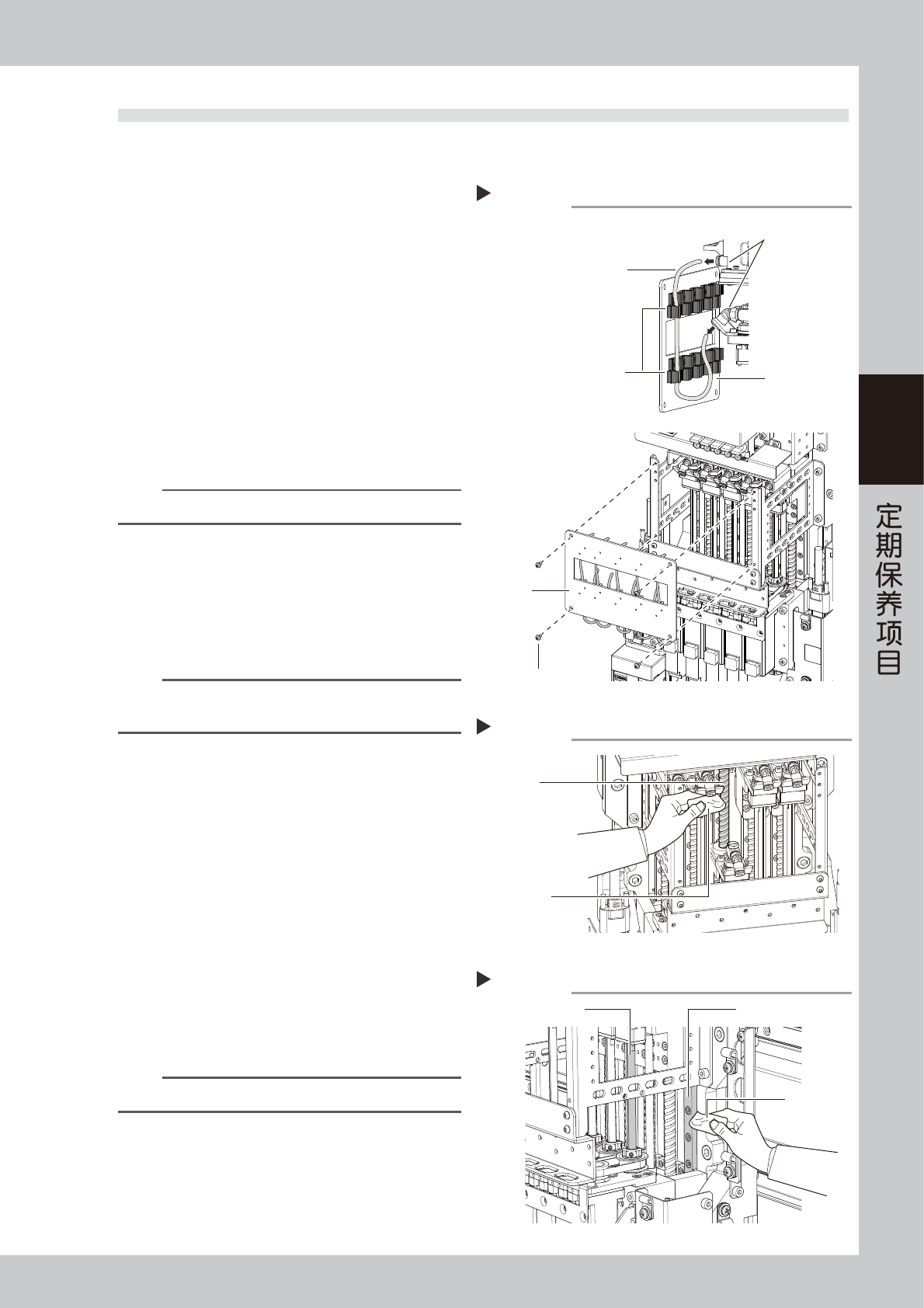

Step 2
正面盖板内侧
空气软管
软管支架
固定螺栓
接头
正面盖板
拆卸空气软管与正面盖板
正面盖板
55337-KMK-00
擦拭滚珠丝杆
Step 3
无尘擦拭纸
滚珠丝杆
55338-KMK-00
擦拭花键轴与导轨
Step 4
无尘擦拭纸
花键轴 导轨
55339-KMK-00
3-28
3
8
擦去多余的润滑油。
使贴装头上下移动数次后，擦去堆积的多余润滑油。
9
将贴装头装回原状。
1. 将空气软管插回上下接头。
2. 安装贴装头单元的正面盖板。
3. 取出垫着的方巾。
0
确认空气软管的安装状态。
确认空气软管没有与邻近的空气软管相交叉，空气
软管的记号与软管支架下侧已对齐。
c
注意
若空气软管的安装状态不良，在贴装头下降时空气软管会被
过度拉伸或弯折。这可能会导致空气软管或零部件被损坏。
参考
空气软管的记号位置应在距离下侧接头 80mm 的位置。

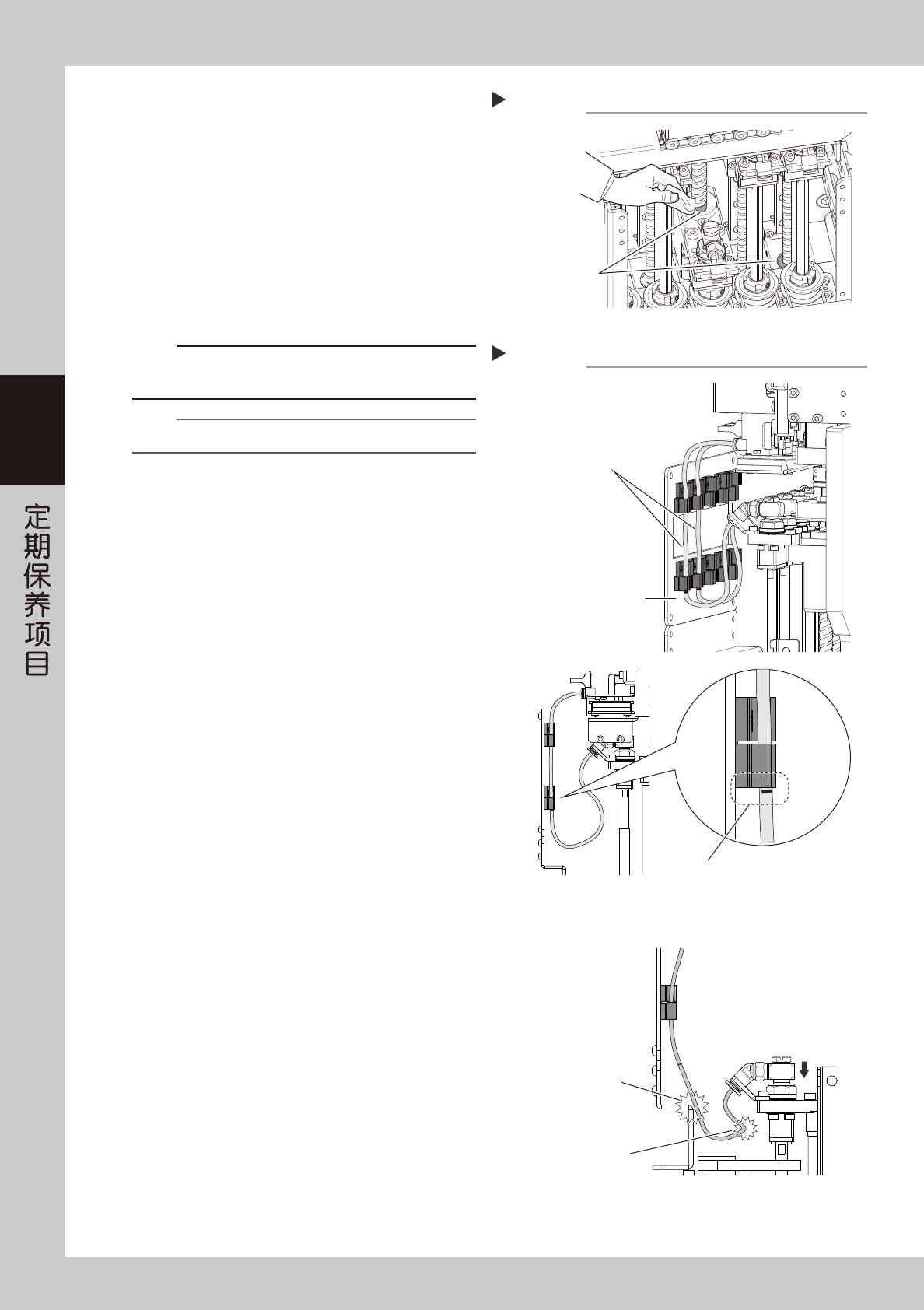

擦去多余的润滑油
Step 8
堆积的润滑油
55340-KMK-00
确认空气软管的安装状态
Step 10
不要使空气软管相互交叉
空气软管的记号必须与软管支架的
下侧对齐
正面盖板
若安装不正确 (贴装头下降时)
因碰触，空气软管被损坏
空气软管被弯折
55341-KMK-00
