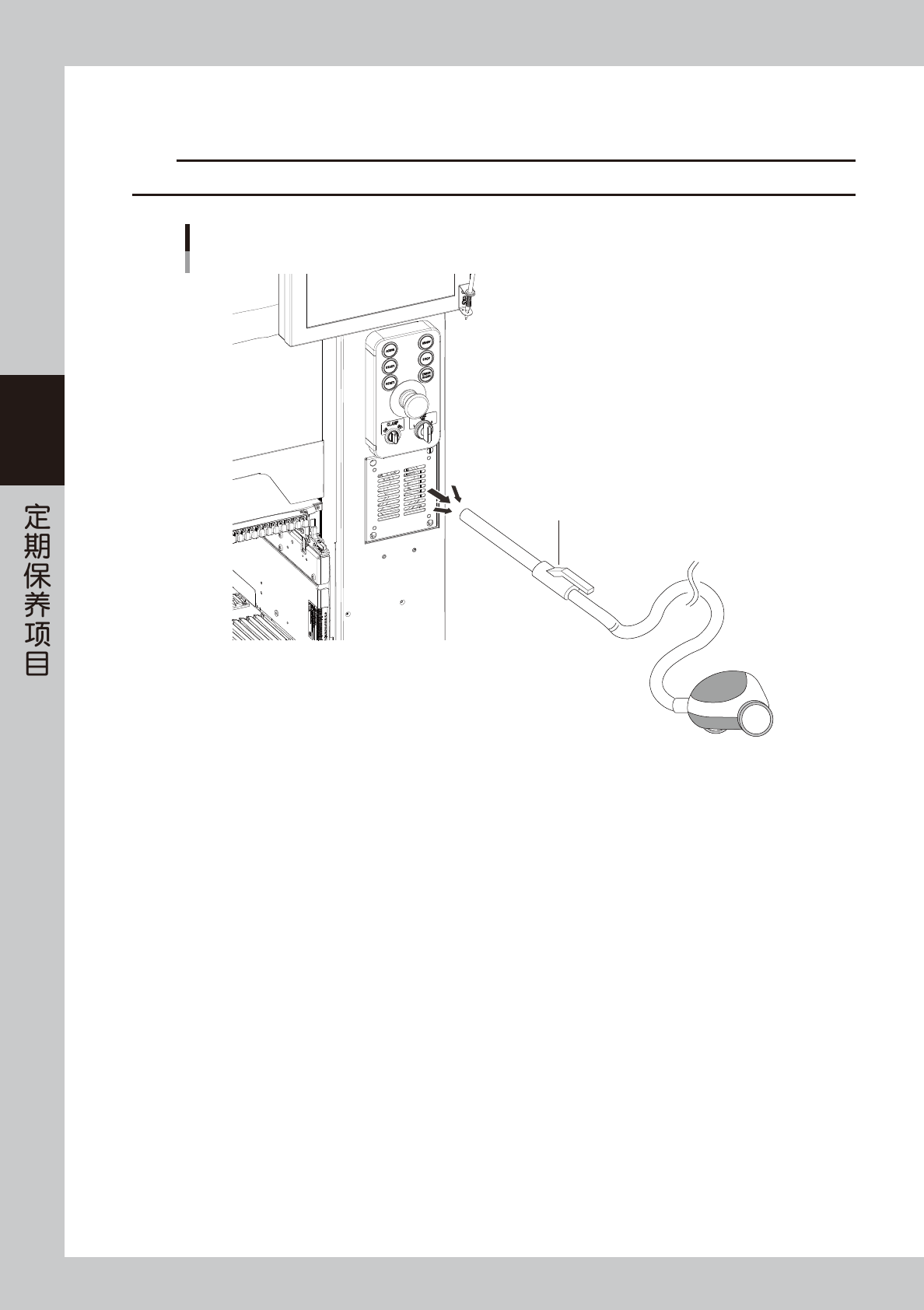

■ 简易清洁吸气扇过滤网的方法
除了前述定期清洁过滤网的方法之外，还可以用家用吸尘器直接从过滤网盖板上吸出过滤网上的尘屑。
c
注意
请勿在自动运行过程中用上述简易方法清洁过滤网。
简易清洁过滤网
家用吸尘器
55346-KMK-00
3-33
3
3.8.2 贴片机背面过滤网的清洁
保护贴片机控制部的吸气扇过滤网安装在面向贴片机背面时的右侧。
1
打开盖板。
用十字螺丝刀拧松固定盖板的 4 处螺丝，打开盖板。
螺丝无需拆卸。
c
注意
盖板里侧连接有地线。
2
拆卸过滤网。
如右图所示，将过滤网沿箭头所示方向向上推之后
取出。右侧没有邻接设备时，也可以将过滤网向右
侧滑动之后取出。
3
清洁过滤网。
用吸尘器或吸气工具吸取附着在过滤网上的尘屑。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
4
将过滤网装回原位。
按照与拆卸时相反的步骤，安装过滤网。
5
安装盖板。
c
注意
安装盖板时，注意不要使地线被盖板夹住。

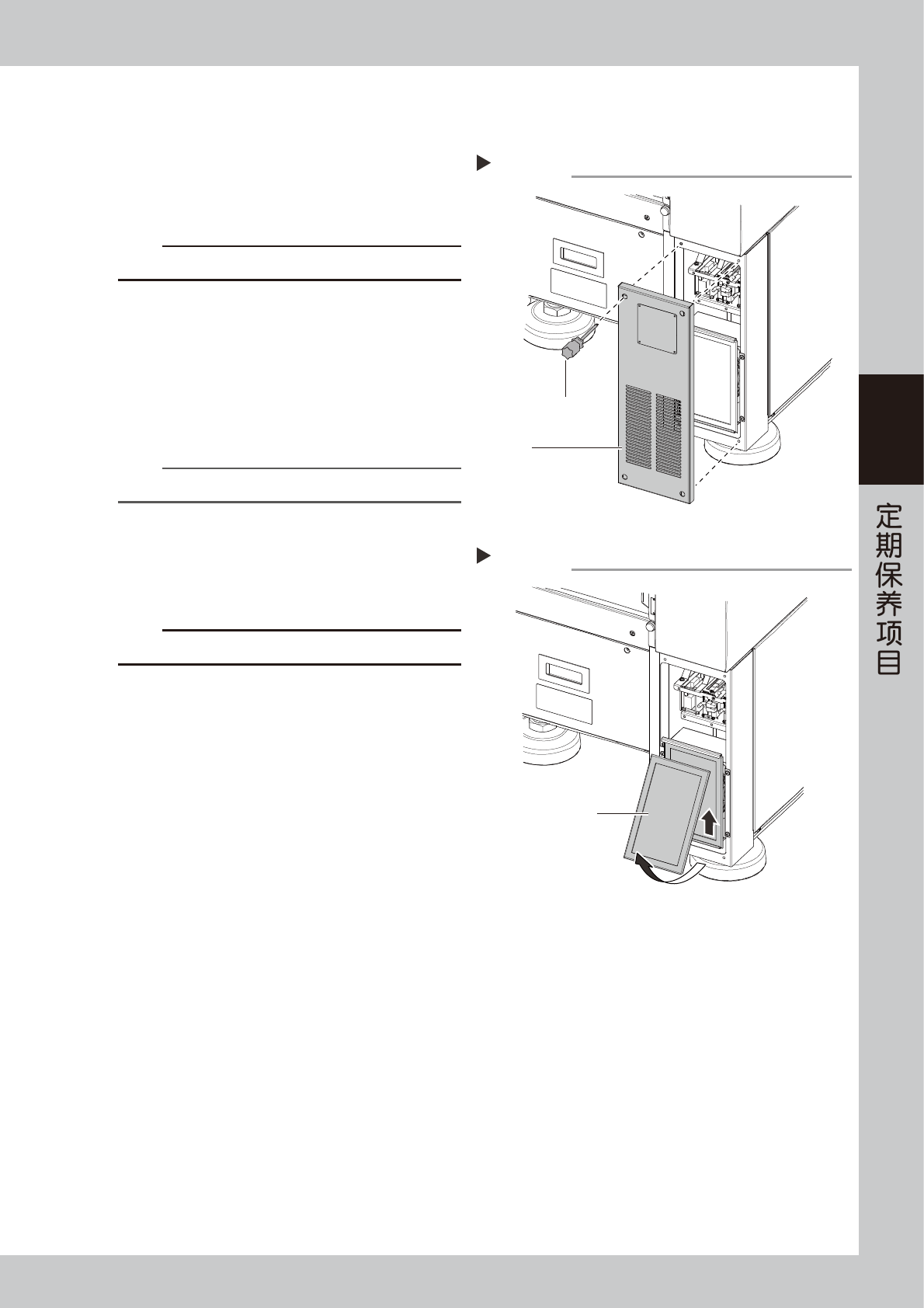

打开盖板
Step 1
十字螺丝刀
盖板
(贴片机背面右下部)
55379-KMK-00
拆卸过滤网
Step 2
过滤网
55380-KMK-00
3-34
3
4.6 个月
本节，介绍每 6 个月需进行 1 次的维护保养项目。
4.1 相机照明装置的清洁
长期使用贴片机，照明装置容易因积尘而脏污，建议定期对照明装置进行清洁。
c
注意
清洁时，请勿对相机各部用力过大。否则，会影响相机的光轴精度。
c
注意
发生与照明相关的故障或问题时，请与销售代理商或直接与本公司联系。客户自行拆开清洁则不在保修范围内。
4.1.1 基准标记识别相机的清洁
基准标记识别相机安装在贴装头部。下面，介绍清洁基准标记识别相机照明装置的方法。
1
移动贴装头单元。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按急停按钮，打开贴片机的正面安全机盖。
3. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
4. 将贴装头单元移到便于清洁基准标记识别相机
照明装置的位置。
2
清洁照明部。
用气吹毛刷清除照明部的尘屑。
3
清洁反光板。
用浸有少量镜头清洁剂的棉棒擦拭右图所示的反光
板。
参考
气吹毛刷与镜头清洁剂为选购件。
基准标记识别相机
照明装置
用气吹毛刷清除尘屑
Step 2
气吹毛刷
55347-KMK-00
浸有镜头清洁剂的棉棒
清洁反光板
Step 3
反光板
55348-KMK-00
