3-38 3 4.2 底座部 4.2.1 控制箱部用吸气扇过滤网的清洁 控制贴片机的控制箱部也装有吸气扇与过滤网。 虽然贴片机的使用状况会有所不同， 但一般 1 年需清洁 1 次过滤网。 ■ 贴片机盖板的规格 贴片机盖板根据一次性换料车、固定送料器架等贴片机的规格不同会有所不同。此处，以配备一次性换料车、切带器的机型 为例介绍拆卸贴片机右前侧的盖板清洁过滤网的步骤。在此虽然只介绍拆卸右前侧的盖板，但若前侧没有 cATS10 或 sATS…
3-37
3
4.1.4 侧面视觉相机的简易清洁 ( FM 贴装头 )
侧面视觉相机的照明扩散板与反光镜装在贴装头部。照明扩散板与反光镜的开口部会因积尘而脏污，建议定期进
行清洁。
c
注意
清洁时，请勿对相机各部用力过大。因为相机内部使用了玻璃部件，可能会被损坏。
e
1
移动贴装头单元。
1. 按急停按钮，打开贴片机的正面安全机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用手将贴装头单元移到便于简易清洁侧面视觉
相机的位置。
2
清洁开口部。
用气吹毛刷清除开口部的尘屑。
3
清洁扩散板。
如右图所示，用浸有少量镜头清洁剂的无尘擦拭纸
或擦镜纸擦拭扩散板。
c
注意
请勿使用溶剂。如果使用，可能会导致棱镜的表面处理被损坏，
扩散板发生变色。
参考
气吹毛刷、镜头清洁剂与擦镜纸为选购件。
清洁开口部
Step 2
开口部
气吹毛刷
55353-KMK-00
清洁扩散板
Step 3
扩散板
无尘擦拭纸
55354-KMK-00
3-38
3
4.2 底座部
4.2.1 控制箱部用吸气扇过滤网的清洁
控制贴片机的控制箱部也装有吸气扇与过滤网。虽然贴片机的使用状况会有所不同，但一般 1 年需清洁 1 次过滤网。
■ 贴片机盖板的规格
贴片机盖板根据一次性换料车、固定送料器架等贴片机的规格不同会有所不同。此处，以配备一次性换料车、切带器的机型
为例介绍拆卸贴片机右前侧的盖板清洁过滤网的步骤。在此虽然只介绍拆卸右前侧的盖板，但若前侧没有 cATS10 或 sATS30
时，可以同时拆卸左前侧的盖板以提高作业效率。
1
切断贴片机的电源。
1. 使用一次性换料车的机型，需将前侧的料车从贴片机上拆下。
2. 退出应用软件之后，关闭贴片机的电源。
2
拆卸切带器的盖板。
1. 用十字螺丝刀拆卸切带器盖板 ( 右前侧 ) 的固
定螺丝。
2. 将切带器的盖板拉出取下。
n
要点
切带器的盖板带联锁锁具。
3
拆卸内侧盖板。
1. 用十字螺丝刀拆卸内侧盖板 ( 右前侧 ) 的固定
螺丝。
2. 拆下内侧盖板。
3. 内侧盖板的里侧连接有地线。用十字螺丝刀拆
卸固定地线的螺丝。
n
要点
固定地线的螺丝带有菊花垫片，拆卸时注意不要丢失。
4
清洁控制箱周围。
若控制箱周围积有尘屑等时，需在拆卸过滤网之前
用吸尘器等吸取干净。

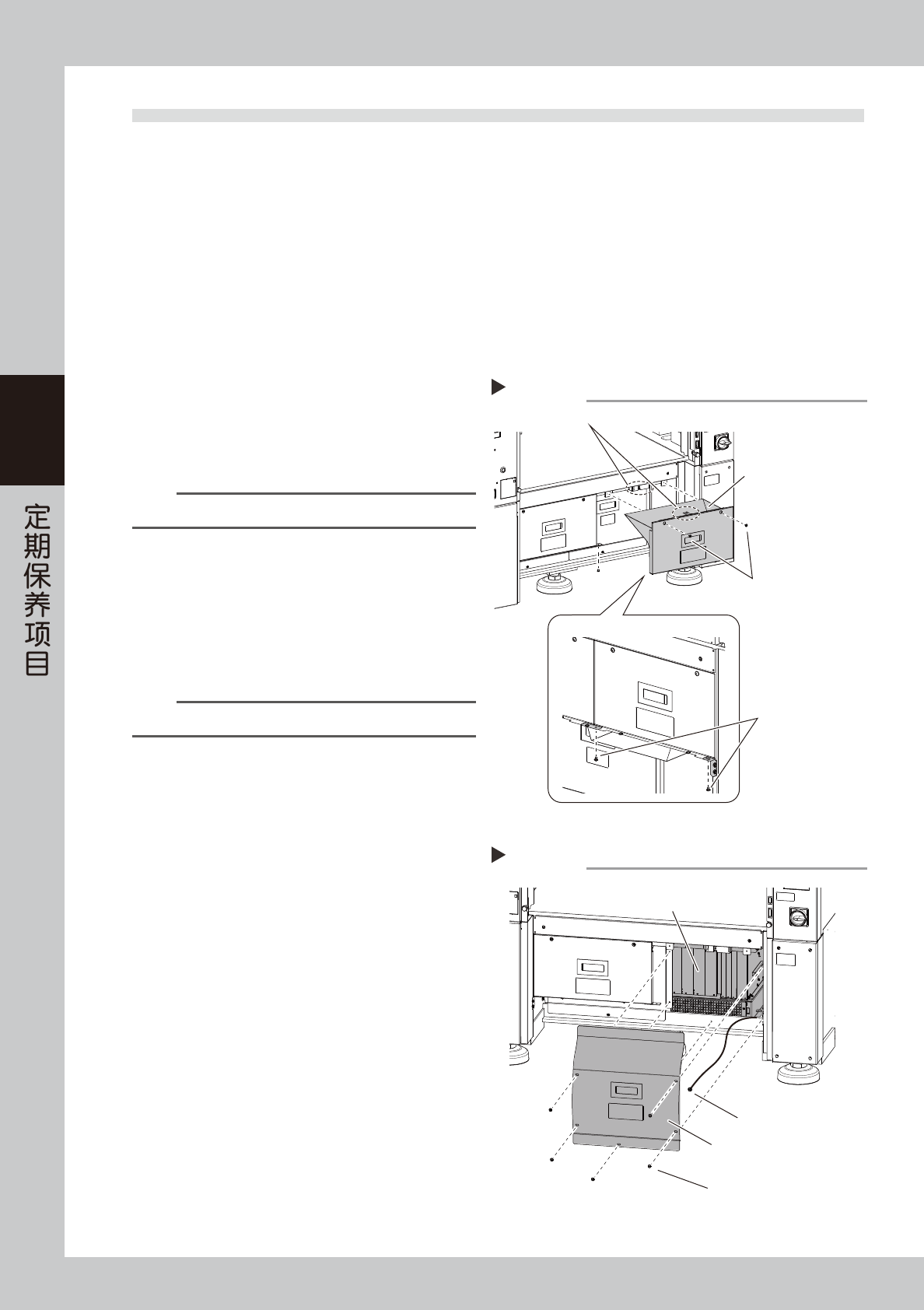

拆卸切带器的盖板
Step 2
切带器盖板 (右前侧)
盖板下侧
盖板下侧的固定螺丝
盖板固定螺丝
联锁锁具
55381-KMK-00
拆卸内侧盖板
Step 3
内侧盖板 (右前侧)
内侧盖板固定螺丝
控制箱
地线的固定螺丝
55382-KMK-00
3-39
3
5
拆卸过滤网。
用手旋松过滤网的固定螺丝，将过滤网从控制箱上
取下。
n
要点
控制箱接线较多，若不方便拆卸过滤网，可以根据需要拆卸
接线。
6
清洁过滤网。
过滤网夹在 2 张夹板之间，从夹板中取出之后，用
吸尘器或吸气工具清除过滤网上的脏污。
n
要点
若脏污无法除去或过滤网已老化时，请换上新的过滤网。
7
将过滤网装回原位。
按照与拆卸时相反的步骤将过滤网装回控制箱。
8
将盖板装回原位。
1. 安装内侧的盖板。
2. 安装切带器的盖板。
c
注意
安装盖板时，注意不要使接线类被夹住。

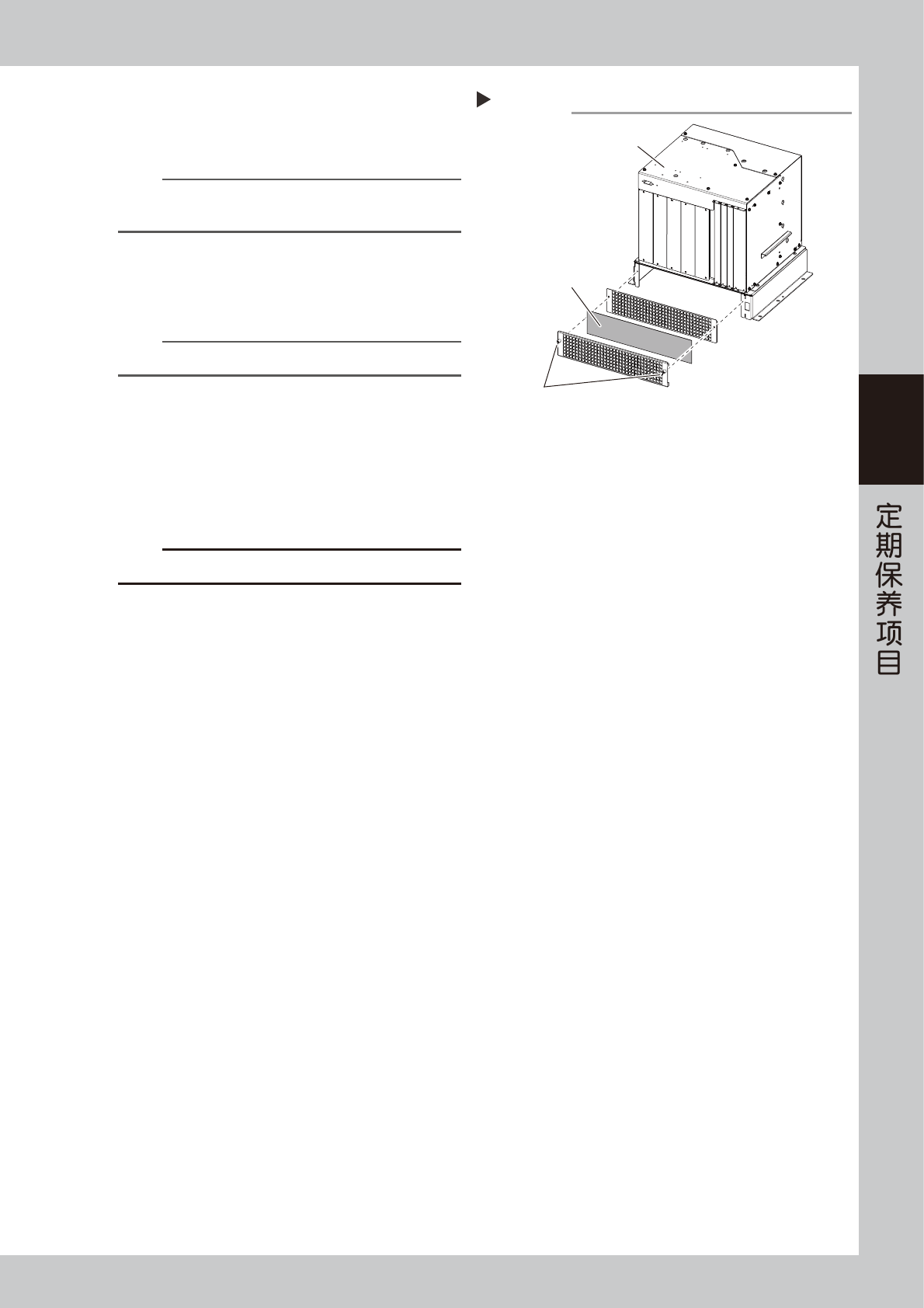

拆卸过滤网
Step 5
控制箱
过滤网
过滤网的固定螺丝
55383-KMK-00
