14
操作手冊
使用特定軟件或硬體設定時首頁會出現其他圖示按鍵：
無打印工作而透過外部信號
觸發打印
設定打印工作並透過外部信
號觸發打印
搭配已安裝的CU或PCU切刀直接裁切
圖5 首頁上其他圖示按鍵
開始打印單張標籤及包括標籤剝離、裁切的
打印工作。
直接裁切標籤後不進紙。
表格2 首頁上其他圖示按鍵
工具列中會依設定以小工具的樣式顯示不同資訊：
圖6 工具列上可能會用到的小工具
落下的水滴表示正透過傳輸接口接收資料。
啟用儲存資料串流功能設定手冊
所有已接收的資料會以.lbl格式儲存下來。
預先警示碳帶用完設定手冊
剩餘碳帶直徑低於所設定的數值。
SD記憶卡已插入
U盤已插入
灰色：藍芽轉換器已安裝，白色：藍芽已連線
無線網絡已連線
白色弧形的數量代表無線網絡訊號強度。
以太網絡已連線
USB傳輸接口已連線
時間
表格3 首頁上的小工具
6 觸摸屏顯示
15
操作手冊
6.2 選單導覽
首頁 功能選項選單 參數/功能選單
圖7 選單
進入功能選項請點選首頁圖示 。
請選擇選單中的功能選項。
不同功能選項的下層選單有其他子選項。
點選圖示 可回到上一層選單，點選圖示 可回到首頁。
點選功能選項後可進入參數/功能選單。
選擇功能後，條碼印表機會執行功能也可能先顯示預備對話框後再執行功能。
-或-
選擇參數後，設定選項內容取決於參數類型。
邏輯清晰的參數 選擇參數 數字參數 日期/時間
圖8 參數設定範例
數值快速設定滑桿
數值精準減少設定按鍵
數值精準增加設定按鍵
不儲存並離開設定
儲存並離開設定
參數被關閉，請點選來啟用參數。
參數被啟用，請點選來關閉參數。
表格4 參數設定按鍵
6 觸摸屏顯示
16
操作手冊
i
提示！
使用隨附的六角扳手即可調整設定和簡易安裝，可在打印模塊上方找到。在此所敘述的操作步驟不需要其他工具。
7.1 安裝標籤紙捲
7.1.1 安裝標籤紙捲於紙捲軸
5
4
2
3
1

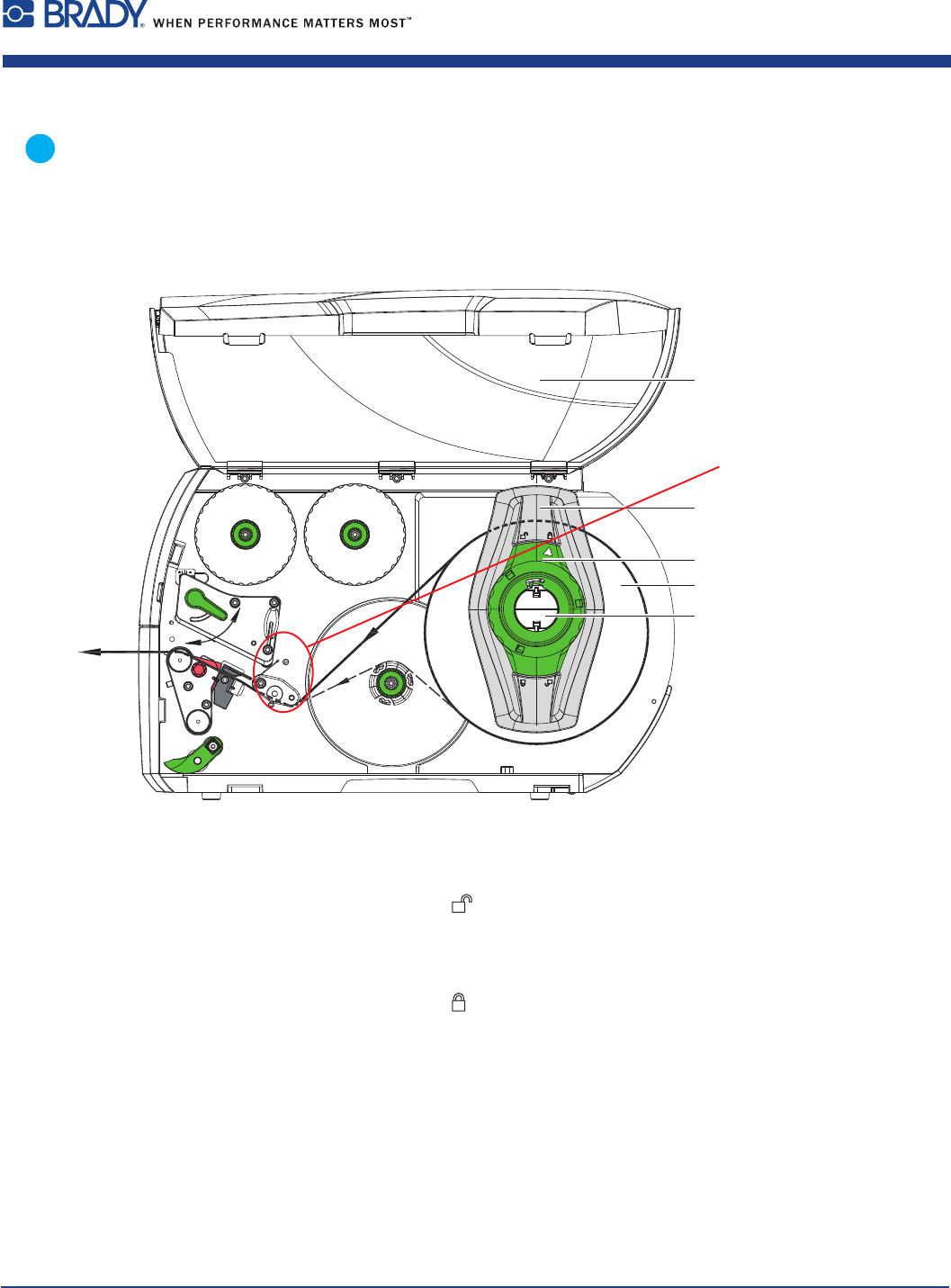

圖9 安裝標籤紙捲
1.打開保護外蓋(1)。
2.請逆時鐘方向轉開綠色轉盤(3)，讓箭頭指向 解鎖符號來鬆開擋紙板(2)。
3.從紙捲軸(5)取出擋紙板(2)。
4.對準紙捲軸(5)插入標籤紙捲(4)，使標籤紙打印區域向上呈現。
5.將擋紙板(2)裝上紙捲軸(5)並往內推，直到兩片擋紙板貼合標籤紙捲(4)兩側為止。
6.請順時鐘方向固定綠色轉盤(3)，讓箭頭指向 鎖定符號來將擋紙板(2)固定於紙捲軸上。
7.使用較長的標籤紙捲：
剝離及回捲模式專用：約60cm
撕紙模式專用：約40cm
7 更換耗材
六角扳手
(從此處取出)
